Poznavanje industrije

Zašto zračni izolirani kabeli zamjenjuju gole nadzemne vodiče i što tranzicija zahtijeva

Zamjena golih nadzemnih vodiča sa zračno izolirani kabel s (AIC) u distribucijskim mrežama potaknut je kombinacijom faktora sigurnosti, pouzdanosti i održavanja koji se značajno povećavaju u specifičnim okruženjima instalacije. Goli vodiči na drvenim ili betonskim stupovima bili su standardna nadzemna distribucijska tehnologija više od jednog stoljeća, ali njihova izvedba u područjima s gustom vegetacijom, obalnim okruženjima i urbanim mrežama s visokim postotkom kvarova potaknula je široko usvajanje izoliranih alternativa počevši od 1970-ih u Skandinaviji i progresivno usvojenih u Aziji, Africi i Latinskoj Americi tijekom sljedećih desetljeća.

Primarna tehnička prednost zračno izoliranih kabela u odnosu na gole vodiče je smanjenje struje kvara od kontakta vodiča do vodiča i vodiča do stabla. Goli 11 kV distribucijski vod koji prolazi kroz krošnje drveća zahtijeva slobodan koridor od 2-3 metra sa svake strane kako bi se spriječio kontakt grana pod opterećenjem vjetra; izolirani zračni kabel može tolerirati izravan kontakt grane bez inicijacije kvara jer izolacija podnosi kontaktni napon tijekom trajanja kontaktnog događaja. To omogućuje smanjenje širine prolaza za 40-60%, značajno smanjujući troškove čišćenja zemljišta i utjecaj na okoliš u šumovitim regijama. Izolacija ne pruža trajnu toleranciju kontakta - trajni pritisak grane će na kraju otrti plašt i prodrijeti do vodiča - ali pretvara potencijalno kobne trenutne kvarove u uvjete koji se sporo razvijaju i koji se mogu detektirati i ukloniti prije nego što dođu do prekida.

Prijelaz s golih na izolirane zračne sustave zahtijeva promjene u hardveru, instalacijskoj praksi i koordinaciji sustava zaštite koji se često podcjenjuju u planiranju projekta. Priključci za stupove s golim vodičem — izolatori na vrhu stezaljke, izolatori na kolutu i hardver za poprečne ruke — nisu kompatibilni s AIC instalacijom, koja zahtijeva sustave potporne žice, prethodno oblikovane spiralne hvataljke, ovjesne stezaljke i stezaljke za naprezanje dizajnirane za specifični vanjski promjer kabela i ocjenu mehaničke napetosti. Postavke zaštitnog releja kalibrirane za struje kvara golog vodiča moraju se ponovno kalibrirati za izolirane kabele, gdje izolacija odgađa razvoj kvara, mijenjajući profil vremena i struje koji vide prekostrujni releji. Komunalna poduzeća koja instaliraju AIC vodiče na hardver dizajniran za gole vodiče, ili koja ne uspijevaju podesiti postavke zaštitnog releja, često doživljavaju propušteno otkrivanje greške ili neugodno okidanje u prijelaznom razdoblju.

Dizajn messenger žice u niskonaponskim zračnim snopovima kabela i njegov učinak na progib i napetost

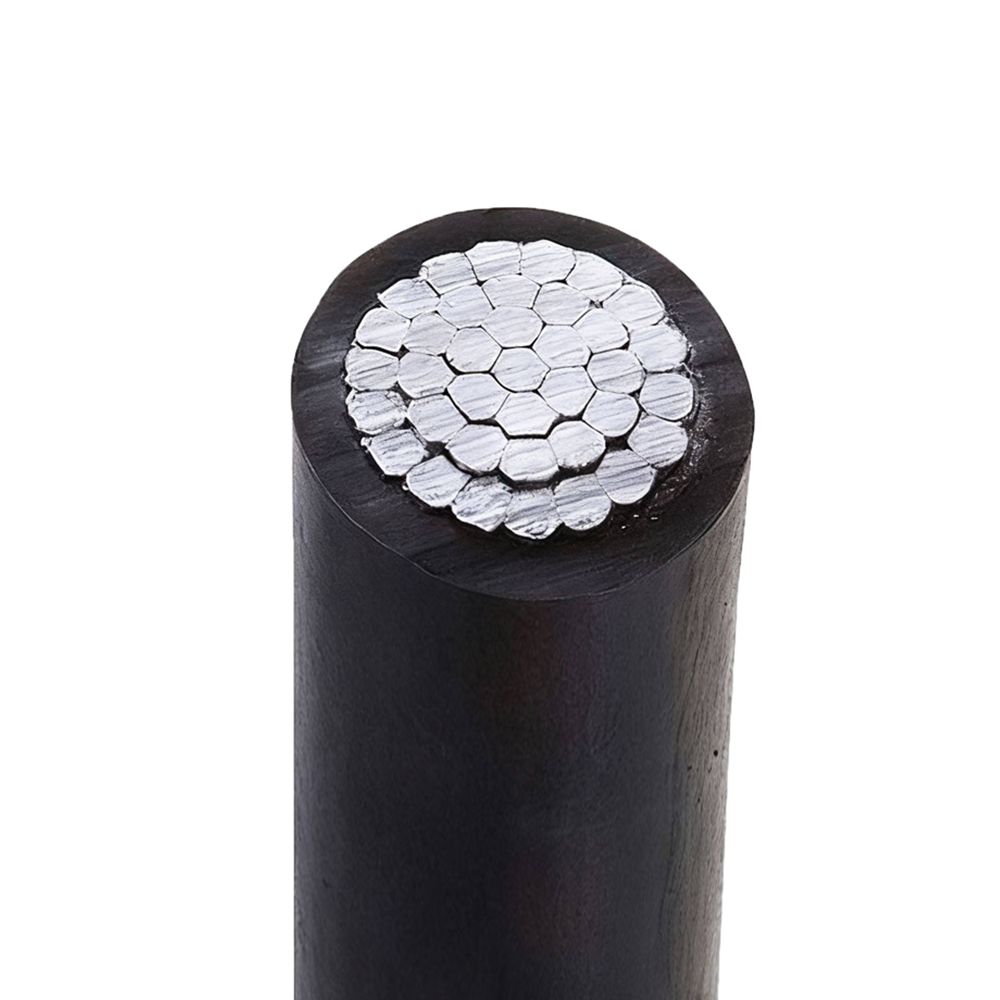

Niskonaponski zračni kabeli u snopu (ABC, obično nazivni 0,6/1 kV) dostupni su u dvije mehaničke konfiguracije: s namjenskom golom ili izoliranom prijenosnom žicom koja nosi puno mehaničko opterećenje snopa i samonosivim konfiguracijama gdje jedan od izoliranih vodiča služi kao mehanički neutralni. Izbor između ovih konfiguracija ima značajne posljedice za sposobnost duljine raspona, instalacijsku napetost, ponašanje ugiba pod temperaturnim varijacijama i dugoročnu mehaničku pouzdanost.

U ABC-u koji podržava messenger, žica glasnika obično je pocinčana čelična žica ili aluminijski vodič ojačan čelikom (ACSR) odabran neovisno o zahtjevima električne struje. Glasnik nosi opterećenje lančane mreže cijelog snopa kabela, a izolirani vodiči vise s njega pomoću kabelskih vezica ili prethodno oblikovanih hvataljki u pravilnim razmacima — obično svakih 0,5–1,0 metar duž raspona. Mehanička izvedba glasnika određena je najvećim projektiranim rasponom kabela, uvjetima opterećenja vjetrom i ledom koji se primjenjuju na područje postavljanja i najvećim dopuštenim progibom (koji utječe na potrebnu visinu stupa iznad zemlje). Za raspon od 60 metara u zoni umjerenog vjetra sa 4-jezgrenim 4×70 mm² ABC snopom, zategnutost glasnika pod uvjetima maksimalnog opterećenja može doseći 8-12 kN, zahtijevajući prekidnu čvrstoću nosača od najmanje 24-36 kN sa sigurnosnim faktorom 3. Korištenje premalog glasnika koji ljeti razvija prekomjerno ugib (kada toplinska ekspanzija izdužuje aluminij vodiči) mogu uzrokovati dodir snopa s strukturama ili vegetacijom ispod projektirane visine slobodnog hoda.

Samonosivi ABC eliminira odvojeni glasnik korištenjem neutralnog vodiča kao električnog neutralnog i mehaničkog nosača opterećenja. Neutralni vodič u ovoj konfiguraciji mora biti mehanički ocijenjen za puno opterećenje kontaktne mreže, što znači da je često izrađen od ACSR (aluminijski vodič ojačan čelikom) ili tvrdo vučene aluminijske legure, a ne od žarenog aluminija koji se koristi u faznim vodičima. Napetost u neutralnom vodiču pod najvećim opterećenjem ledom i vjetrom mora biti unutar granice nazivne napetosti vodiča, koja ograničava najveći mogući raspon. Za samonosive NN ABC, tipični maksimalni rasponi kreću se od 40 do 80 metara, ovisno o veličini vodiča i regionalnoj klasi opterećenja; izvan ovih raspona, potrebni su srednji potporni stupovi čak i ako bi pad napona preko raspona omogućio dulji električni raspon. Samonosiva konfiguracija jednostavnija je za ugradnju (nije potrebna zasebna instalacija glasnika), ali pruža manju fleksibilnost dizajna od sustava podržanih glasnikom za neuobičajene geometrije raspona ili teške uvjete opterećenja ledom.

Odabir izolacijskog materijala za srednjenaponske zračne kabele u zahtjevnim okruženjima

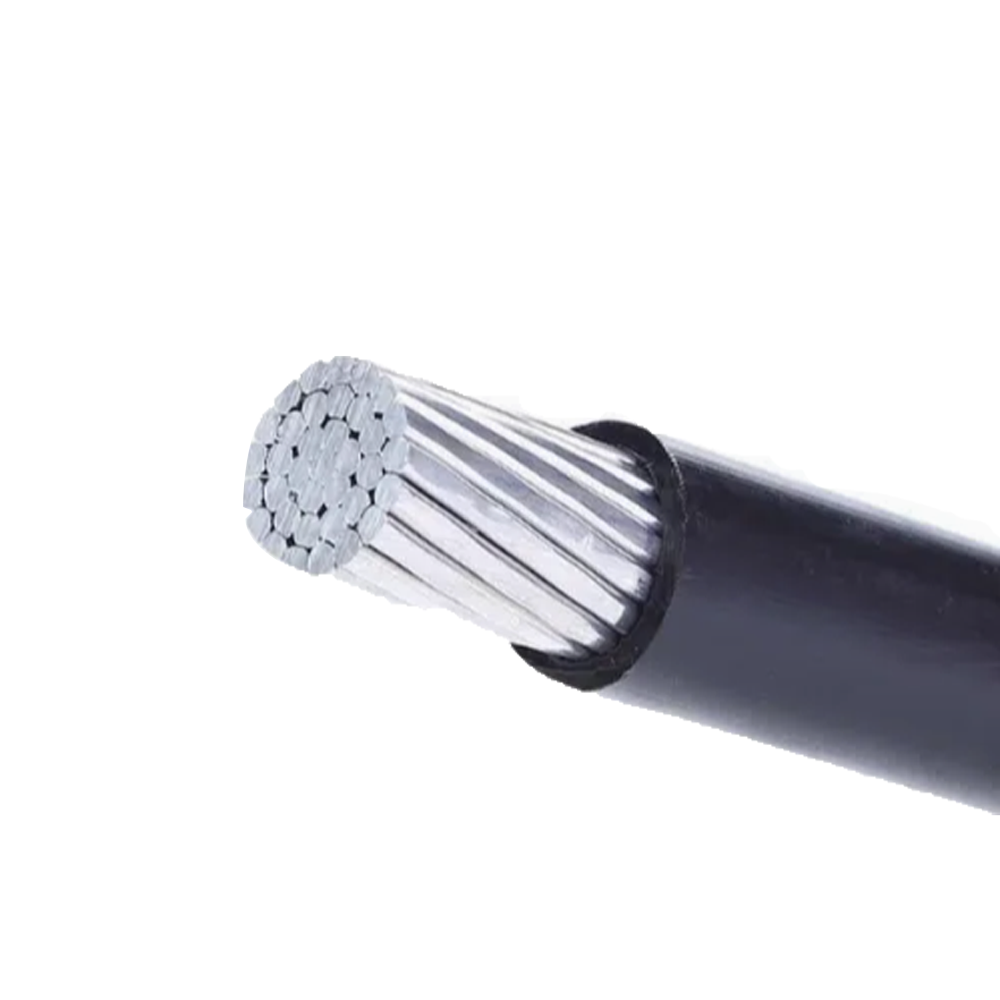

Srednjenaponski zračno izolirani kabel s (obično 10–35 kV) rade pod dugotrajnom izloženošću UV zračenju, širokim temperaturnim ciklusima i izravnim vremenskim kontaktom — uvjetima koji postavljaju znatno veće zahtjeve na performanse izolacijskog materijala od zaštićenog okruženja podzemnih ili unutarnjih kabelskih instalacija. Izolacija mora istodobno pružati odgovarajuću dielektričnu čvrstoću za naponsku klasu, biti otporna na fotodegradaciju i toplinsku oksidaciju tijekom 30-40 godina radnog vijeka i održavati odgovarajuću mehaničku fleksibilnost za ugradnju na niskim temperaturama. Ovi zahtjevi upućuju na izolacijske sustave umreženih polimera, a ne na termoplastične materijale.

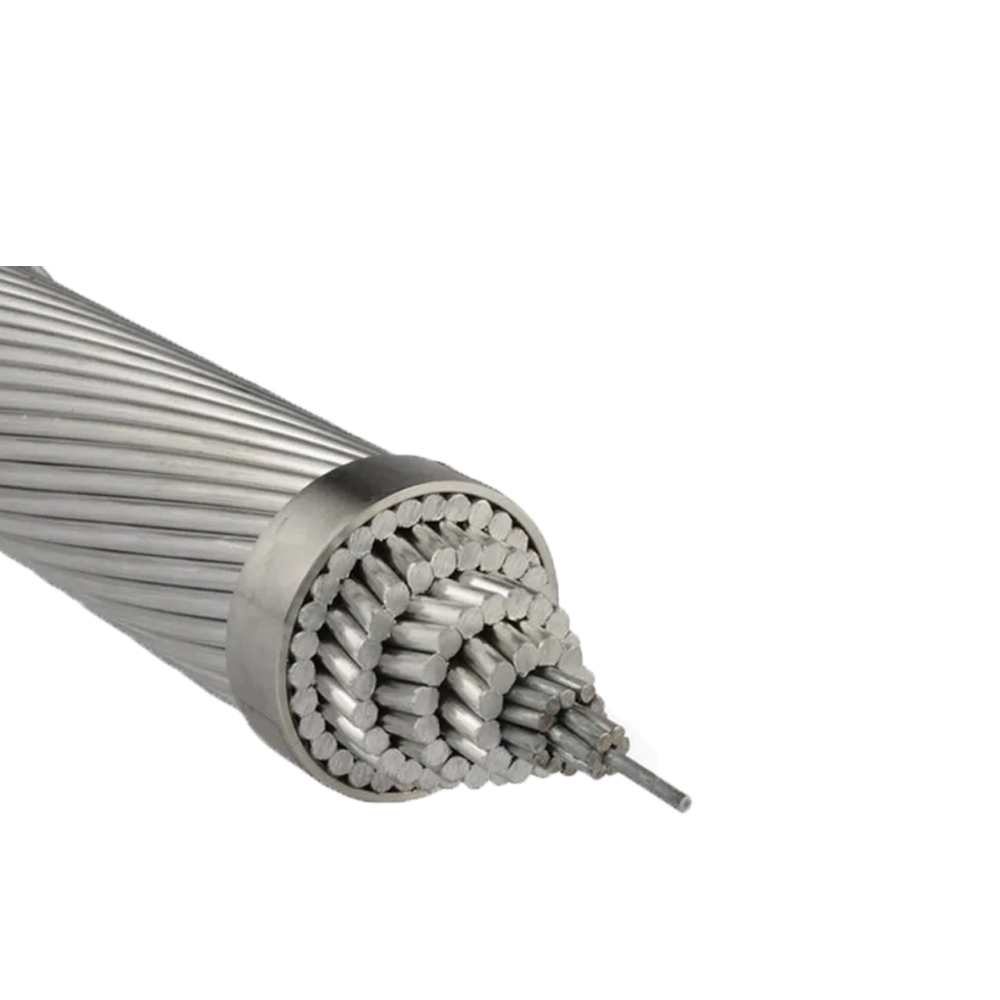

XLPE (umreženi polietilen) dominantan je izolacijski materijal za srednjenaponske AIC zbog svoje kombinacije visoke dielektrične čvrstoće, niske dielektrične konstante, izvrsne otpornosti na UV zračenje s odgovarajućim dodacima čađe ili UV stabilizatora i temperaturne vrijednosti od 90°C neprekidno/250°C kratkog spoja. Za razliku od termoplastičnog PE-a, XLPE ne omekšava niti teče pod stalnim mehaničkim opterećenjem na povišenim temperaturama — kritično svojstvo za nadzemne kabele koji mogu raditi na visokim temperaturama pod vršnim opterećenjem ljeti. Mreža za umrežavanje sprječava dimenzionalne promjene koje bi se inače dogodile u ravnom PE iznad njegove kristalne temperature taljenja (~125°C), održavajući geometriju izolacije, a time i karakterističnu impedanciju u svim radnim uvjetima.

EPR (etilen propilen guma) koristi se u srednjenaponskim AIC za aplikacije koje zahtijevaju veću fleksibilnost pri niskim temperaturama ugradnje ili inherentno superiornu otpornost na vlagu. AIC kabeli izolirani EPR-om ostaju fleksibilni na –40°C i mogu se postavljati i rukovati njima bez rizika od pucanja izolacije u arktičkim okruženjima ili okruženjima na velikim visinama gdje kabeli izolirani XLPE-om postaju opasno krti. EPR-ova amorfna molekularna struktura također pruža svojstvenu otpornost na stvaranje vode bez paketa aditiva za usporavanje stabla koji su potrebni u XLPE — relevantno za AIC instalacije u obalnim okruženjima visoke vlažnosti gdje je kondenzacija vlage na površini izolacije stalan uvjet. Kompromis je viša dielektrična konstanta EPR-a (2,8–3,5 naspram 2,3 za XLPE), koja povećava kapacitivnu struju punjenja kabela — što je manje važno za srednji napon, ali relevantno za duge ruralne vodove gdje struja punjenja predstavlja mjerljivi dio toplinske struje.

Vanjski omotač srednjenaponskog AIC-a je zasebni UV-stabilizirani crni polietilenski ili HDPE sloj koji se nanosi preko izolacije. Primarne funkcije jakne su zaštita od UV zračenja (čađa na 2–3% težine osigurava UV apsorpciju širokog spektra), mehanička zaštita od abrazije od kontakta s granama i zaštita od ptičjeg kljuna — značajan problem u regijama s velikim vrancima ili papigama koje kljucaju izolaciju kabela. Tvrdoća plašta i debljina stjenke su specificirane da se odupru napadu ptica; neke AIC specifikacije zahtijevaju minimalnu tvrdoću plašta po Shore D od 50-55 i minimalnu debljinu stijenke plašta od 1,5-2,0 mm posebno za rješavanje ovog načina kvara u osjetljivim geografskim regijama.

Usporedba niskonaponskih i srednjenaponskih zračno izoliranih kabelskih konstrukcija

Dok su i niskonaponski i srednjenaponski zračno izolirani kabel su dizajnirani za nadzemnu vanjsku uslugu, njihove se konstrukcije bitno razlikuju po nekoliko parametara potaknutih različitim klasama napona, zahtjevima mehaničkog opterećenja i okruženjima instalacije. Razumijevanje ovih razlika pomaže komunalnim poduzećima i projektnim inženjerima da naprave ispravne specifikacije i izbjegnu primjenu prakse NN kabela na SN instalacije ili obrnuto.

Zahtjev za poluvodičkim vodičem i izolacijskim ekranima u AIC-u srednjeg napona najposljedičnija je razlika u konstrukciji i timovi za nabavu često ga pogrešno shvaćaju upoznati samo sa specifikacijama niskonaponskih kabela. Bez zaslona vodiča, električno polje na površini užetanog vodiča vrlo je neuniformno — koncentrirano na rubovima niti i površinskim izbočinama — i djelomično pražnjenje počinje na tim koncentracijskim točkama. U 10 kV AIC kabelu, gradijent električnog polja na nezaštićenoj površini vodiča može biti 5-10 puta veći od prosječnog polja u izolaciji, daleko premašujući početni prag djelomičnog pražnjenja XLPE-a. Poluvodički ekran homogenizira ovo polje predstavljajući glatku, kontinuiranu ekvipotencijalnu površinu na izolaciji, smanjujući vršno polje blizu prosječne vrijednosti. Izostavljanje ili nepravilna primjena zaštite vodiča na srednjenaponskom AIC kabelu — što se ne može dogoditi na niskonaponskom kabelu jer NN kabeli nemaju takav zahtjev i korak konstrukcije jednostavno ne postoji — rezultira djelomičnim degradiranjem izazvanim pražnjenjem koje smanjuje radni vijek kabela s očekivanih 30–40 godina na potencijalno 3–5 godina.

Standardi opterećenja vjetrom i ledom za mehanički dizajn zračnih kabela: Kako regionalna klima upravlja odabirom vodiča

Mehanički dizajn zračno izoliranih kabela - legura vodiča, poprečni presjek, dizajn užeta i ocjene potpornog hardvera - reguliran je maksimalnim kombiniranim opterećenjem od vjetra i leda koje kabel mora izdržati bez trajne deformacije ili kvara niti. Različiti regionalni standardi definiraju slučajeve projektiranog opterećenja na temelju lokalnih klimatskih podataka, a odabir mehaničkog dizajna kabela optimiziranog za umjerenu europsku klimu i njegovo instaliranje u kanadskom ili norveškom okruženju s visokim opterećenjem ledom sustavna je pogreška u projektiranju koja rezultira pretjeranim ugibom, izvlačenjem konektora ili kvarom zbog zamora vodiča unutar prvih nekoliko godina rada.

Norma IEC 60826 pruža okvir za mehanički dizajn nadzemnih vodova i definira tri razine pouzdanosti opterećenja (I, II, III) koje odgovaraju povratnim razdobljima od 50, 150 i 500 godina za projektirani vjetar i led. Većina specifikacija distribucijskih uslužnih programa koristi Razinu I ili II pouzdanosti. Unutar IEC okvira, opterećenje ledom karakterizira ekvivalentna debljina leda na vodiču — obično 0 mm (bez leda), 10 mm, 20 mm ili 30 mm — u kombinaciji s istodobnim pritiskom vjetra. Ledena čahura od 30 mm na vodiču od 95 mm² dodaje približno 2,5 kg/m vlastitog opterećenja na vodič; na rasponu od 100 metara, to odgovara dodatnih 250 kg težine kontaktne mreže koju moraju podnijeti hardver vodiča i stupa. Maksimalna napetost vodiča pod ovim uvjetima, u kombinaciji s početnom instalacijskom napetosti, mora ostati ispod nazivne svakodnevne napetosti vodiča (RET) — obično 20–25% nazivne vlačne čvrstoće vodiča (RTS) za vodiče od aluminijske legure u distribucijskim mrežama.

Opterećenje vjetrom izoliranih zračnih kabela razlikuje se od opterećenja vjetrom golih vodiča jer veći vanjski promjer izoliranog kabela predstavlja veću površinu poprečnog presjeka za pritisak vjetra. Goli ACSR vodič od 95 mm² ima vanjski promjer od približno 13,5 mm; isti vodič izoliran s XLPE za 10 kV uslugu može imati vanjski promjer od 28-32 mm, proizvodeći više od dvostruko veću silu otpora vjetra po jedinici duljine. Dobavljači kabela koji daju mehaničke specifikacije na temelju poprečnog presjeka vodiča bez uzimanja u obzir povećanog aerodinamičkog promjera izoliranog kabelskog sklopa sustavno će podcjenjivati ​​projektirano opterećenje vjetrom, potencijalno rezultirajući kabelima koji premašuju svoju maksimalnu svakodnevnu napetost u projektiranim uvjetima vjetra čak i bez opterećenja ledom. Specifikacije nabave trebale bi izričito zahtijevati da izračun mehaničkog dizajna uzme u obzir ukupni vanjski promjer kabela, a ne samo svojstva golog vodiča.

Odabir legure vodiča izravno utječe na performanse opterećenja ledom kroz koncept puzanja. Aluminijski vodiči pod dugotrajnom napetošću doživljavaju produljenje ovisno o vremenu (puzanje) koje se razlikuje od elastičnog istezanja — puzanje se ne oporavlja kada se opterećenje ukloni, uzrokujući trajno povećanje ugiba tijekom radnog vijeka. Žaren aluminij (koji se koristi u LV ABC vodičima za fleksibilnost) ima znatno veće stope puzanja od tvrdo vučene aluminijske legure (AAAC, AAAR) pod ekvivalentnom napetosti. U regijama sklonim ledu gdje vodiči povremeno doživljavaju visoke napetosti tijekom događaja opterećenja ledom, upotreba žarenih aluminijskih vodiča rezultira progresivnim povećanjem progiba tijekom 10-15 godina što na kraju krši zahtjeve za udaljenost od tla. Određivanje tvrdo izvučenih vodiča od aluminijske legure s prednaprezanjem tijekom instalacije standardna je projektirana protumjera u regijama s redovitim opterećenjem ledom.

Spajanje i završavanje zračno izoliranih kabela: postupci koji određuju dugoročnu pouzdanost

Spojevi i završeci zračno izoliranih kabela statistički su najčešća mjesta preranog kvara u zračnim distribucijskim mrežama. Pravilno proizvedeni kabel koji zadovoljava sve električne i mehaničke specifikacije može postati nepouzdan zbog jednog loše izvedenog spoja ili neispravnog završetka, au nadzemnoj instalaciji, kvarovi spojeva obično rezultiraju kvarovima u otvorenom krugu koji uzrokuju prekide, a ne kvarovima na zemlji za koje su zaštitni releji nadzemnih vodova optimizirani da ih detektiraju i brzo otklone. Razumijevanje ključnih koraka u spajanju i završavanju zračnih kabela objašnjava zašto se o specijaliziranoj obuci i alatima ne može pregovarati za ove operacije.

Spojnice NN zračnog snopa kabela

Niskonaponski ABC spojevi izrađuju se pomoću probijajućih konektora (koji se nazivaju i konektori za probijanje izolacije ili IPC) koji se pričvršćuju na izolirani kabel bez potrebe za skidanjem izolacije. Tijelo konektora sadrži zube za bušenje od nehrđajućeg čelika koji prodiru kroz izolaciju i stupaju u kontakt s vodičem kada se konektor zategne na specificiranu vrijednost pomoću vijka s posmičnom glavom — vijak se odvaja pri definiranom momentu, pružajući taktilnu potvrdu da je postignuta ispravna kontaktna sila i sprječava pretjerano zatezanje koje bi moglo oštetiti žice vodiča. Tijelo spojnice za bušenje je samobrtvilo protiv ulaska vlage oko točaka prodiranja. Kritični parametar ugradnje je posmični moment — korištenje standardnog ključa i procjena momenta na dodir stvara nedosljedno završene spojeve koji su ili nedovoljno pritisnuti (veliki kontaktni otpor) ili prekomjerno pritisnuti (oštećenje žice) velikom brzinom. IPC-ovi se moraju instalirati pomoću kalibriranog moment ključa ili vlastitog pokretača za ograničavanje momenta koji isporučuje proizvođač konektora za određenu seriju konektora.

Spojnice i završeci SN zračnih kabela

Srednjenaponski AIC joints and terminations require restoration of each insulation layer in the correct sequence — conductor screen, insulation, insulation screen, metallic screen, and outer jacket — using materials that are electrically and mechanically compatible with the cable's original construction. Pre-formed cold-shrink or heat-shrink joint kits from reputable manufacturers provide calibrated material volumes and assembly sequences for specific cable families. The most critical step is the preparation of the insulation screen at the joint interface: the transition from screened to unscreened insulation must be smooth and gradual (typically a penciled taper of 15–25 mm length) to prevent field concentration at the screen cutback. An abrupt screen cutback — caused by using cutting tools that score the insulation surface or failing to taper the semiconductor layer — creates a triple point (conductor screen, insulation, and surrounding air meet at a single geometric point) where the electric field concentration can be 10–20 times the average field in the insulation, initiating partial discharge at operating voltage even when the rest of the joint is correctly assembled.

Vanjski završeci na MV AIC-u podliježu praćenju — formiranje vodljivih ugljičnih staza duž površine izolacije uzrokovano taloženjem onečišćenja u kombinaciji s periodičnim vlaženjem. Praćenje se progresivno razvija: lučenje suhih traka na granicama mokrih i suhih zona na površini izolacije stvara dovoljno energije za lokalno karboniziranje površine izolacije, a ponovljeni ciklusi luka produžuju putanju ugljika prema vodiču pod naponom tijekom mjeseci ili godina. Standardna protumjera je upotreba termoskupljajućih ili hladnoskupljajućih kompleta za vanjske završetke koji sadrže silikonsku gumenu zaštitu od vremenskih uvjeta visoke otpornosti na tragove — niz rebara u obliku kišobrana koji povećavaju duljinu puta curenja između vodiča pod naponom i uzemljenog metalnog zaslona, ​​te prolijevaju kišu kako bi se spriječilo stvaranje kontinuiranih mokrih slojeva onečišćenja. U okruženjima s visokim zagađenjem (obalna područja, industrijske zone, pustinjska područja s alkalnom prašinom), zahtijevana puzna staza po kV nazivnog napona povećava se iznad standardne specifikacije IEC 60071, zahtijevajući ili dulje završetke otvora ili tretman vremenskih prostorija silikonskom mašću protiv zagađenja.

Razlike u detekciji grešaka i koordinaciji zaštite između golih nadzemnih vodova i mreža izoliranih kabela

Pretvorba distribucijske mreže s golih nadzemnih vodiča na zračno izolirane kabele mijenja ponašanje kvara mreže na načine koji zahtijevaju odgovarajuće promjene u postavkama zaštitnih releja, radnim sekvencama ponovnog zatvaranja i filozofiji otkrivanja kvarova. Komunalna poduzeća koja instaliraju AIC bez pregleda i prilagodbe koordinacije zaštite često doživljavaju razdoblja ili propuštenog otkrivanja kvara (zaštita koja se ne aktivira za kvarove visoke impedancije koje izolacija odgađa) ili neugodnog rada (zaštita koja pogrešno tumači prolazne kvarove ograničene izolacijom kao trajne kvarove koji zahtijevaju zaključavanje).

Najznačajnija promjena je ponašanje kontaktnih grešaka između vodiča i vodiča i stabla. Na golom nadzemnom vodu, fazni kontakt od galopira izazvanog vjetrom ili od srušene grane drveta stvara spojeni kvar s vrlo niskom impedancijom — obično manjim od 1 Ω otpora luka — stvarajući struje kvara koje nadstrujni elementi lako otkrivaju u milisekundama. Na izoliranom zračnom kabelu isti kontakt stvara struju kvara koja mora teći kroz izolacijski otpor i kapacitet kabela, a ne izravno između vodiča. Za novi kontakt kroz neoštećenu izolaciju, struja kvara može biti samo nekoliko ampera — ispod praga uzimanja prekostrujnih releja kalibriranih za kvarove golog vodiča. Izolacija progresivno opada pod dugotrajnim električnim naprezanjem, a struja kvara raste tijekom minuta do sati dok ne dosegne prag uključivanja releja. Ovaj odgođeni razvoj kvara znači da kvaru koji bi se otklonio za 0,3 sekunde na mreži s golim vodičem može trebati 30-90 minuta da se razvije do razine koja okida relej na izoliranoj kabelskoj mreži — potencijalno uzrokujući trajnu degradaciju izolacije, zagrijavanje kabela i paljenje požara u suhoj vegetaciji gdje kabel leži.

Odgovarajuća promjena filozofije zaštite za AIC mreže uključuje dopunu standardne prekostrujne zaštite zaštitom od zemljospoja koja je dovoljno osjetljiva da otkrije niske razine struja kvara koje proizvode kontaktne greške ograničene izolacijom. Osjetljivi releji za zemljospoje (SEF) s pragovima javljanja od 1–5 A (u usporedbi s 10–50 A za standardnu ​​zaštitu od zemljospoja na mrežama s golim vodičima) mogu detektirati početnu struju curenja kroz oštećenu izolaciju i isključiti dovod prije nego što se kvar razvije do točke potpunog propadanja izolacije. Kompromis je povećana osjetljivost na normalnu neuravnoteženost sustava i harmonijske struje, što zahtijeva pažljivo postavljanje praga SEF releja i koordinaciju vremenske odgode kako bi se izbjeglo neugodno isključivanje zbog neuravnoteženosti opterećenja u ruralnim mrežama s dugim jednofaznim odvodnim lateralima. Neutralno uzemljenje srednjenaponske mreže — bilo da je učinkovito uzemljeno, rezonantno uzemljeno (Petersenova zavojnica) ili izolirano neutralno — određuje i veličinu struja zemljospoja i odgovarajuću osjetljivost SEF releja, čineći pregled filozofije zaštite neodvojivim od konfiguracije sustava uzemljenja pri prijelazu s gole na izoliranu zračnu distribuciju.
