Sveobuhvatni uvod u rudarski komunikacijski kabel

I. Definicija i osnovne karakteristike
Rudarski komunikacijski kabeli su posebno dizajnirani i proizvedeni komunikacijski kabeli za prijenos telefonskih, nadzornih, kontrolnih i podatkovnih signala u podzemnim okruženjima rudnika ugljena, rudnika metala i rudnika nemetala. Oni služe kao "neuronska mreža" za sigurnosnu proizvodnju rudnika, dispečersko upravljanje i sustave automatizacije, te moraju osigurati apsolutnu pouzdanost i neprekinutu komunikaciju u ekstremno teškim i vrlo opasnim okruženjima. Njihov dizajn u skladu je sa strogim sigurnosnim propisima u rudnicima, s osnovnim zahtjevima usmjerenim na sigurnost od eksplozije, mehaničku zaštitu i pouzdanost signala.

Osnovne karakteristike:
Unutarnje siguran dizajn otporan na eksploziju: Strogo se pridržava zahtjeva certifikata o sigurnosti rudarskih proizvoda (MA), koristeći posebne strukture za sprječavanje električnih iskri od kvarova kabela koje bi mogle izazvati eksplozije plina ili ugljene prašine.
Mehanička zaštita visoke čvrstoće: Posjeduje iznimnu otpornost na gnječenje, udarce, kidanje i povlačenje, sposobna izdržati ozbiljna mehanička oštećenja poput pada kamenja, gnječenja minskih vozila i sudara opreme ispod zemlje.
Otporan na plamen i s malo dima, bez halogena: Kabelski materijali pokazuju izuzetno visoku otpornost na plamen, stvarajući nizak dim i bez toksičnih halogenih kiselih plinova tijekom izgaranja, stvarajući uvjete za podzemnu evakuaciju osoblja.
Izvrsna otpornost na vlagu i koroziju: Koristi potpuno zabrtvljenu strukturu kako bi se spriječila degradacija izolacije ili kratki spojevi uzrokovani curenjem podzemne vode, vlagom i korozivnim plinovima.
Jaka sposobnost zaštite od smetnji: Učinkovit dizajn zaštite osigurava jasan i stabilan prijenos signala u podzemnim okruženjima s jakim elektromagnetskim smetnjama.

II. Glavni tipovi i scenariji primjene
Prvenstveno se klasificiraju u dvije vrste na temelju strukture:
Oklopljeni komunikacijski kabeli: Opremljeni metalnim (npr. pocinčana čelična žica, čelična traka) oklopnim slojem, koji pruža najjaču mehaničku zaštitu.

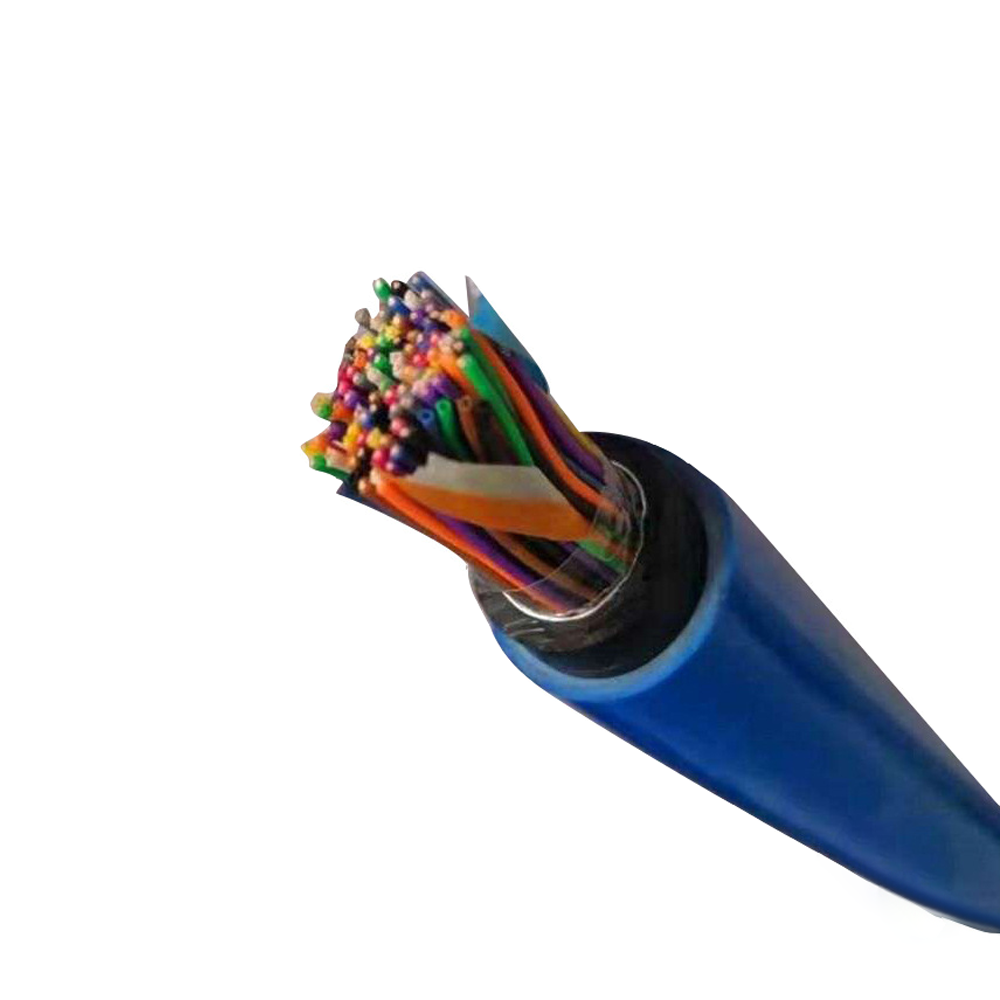

Primjeri modela: MHYV (rudarski komunikacijski kabel obložen polietilenom izoliranim polivinil kloridom), MHYAV (sa zaštitom od kompozitne trake od aluminija i plastike).
Primjene: Koristi se za fiksne ili polufiksne instalacije na glavnim prometnim cestama, potpuno mehaniziranim rudarskim površinama i drugim područjima s visokim rizikom od mehaničkih oštećenja.
Lagani (neoklopljeni) komunikacijski kabeli: manja težina i bolja fleksibilnost, ali s relativno nižim razinama mehaničke zaštite.

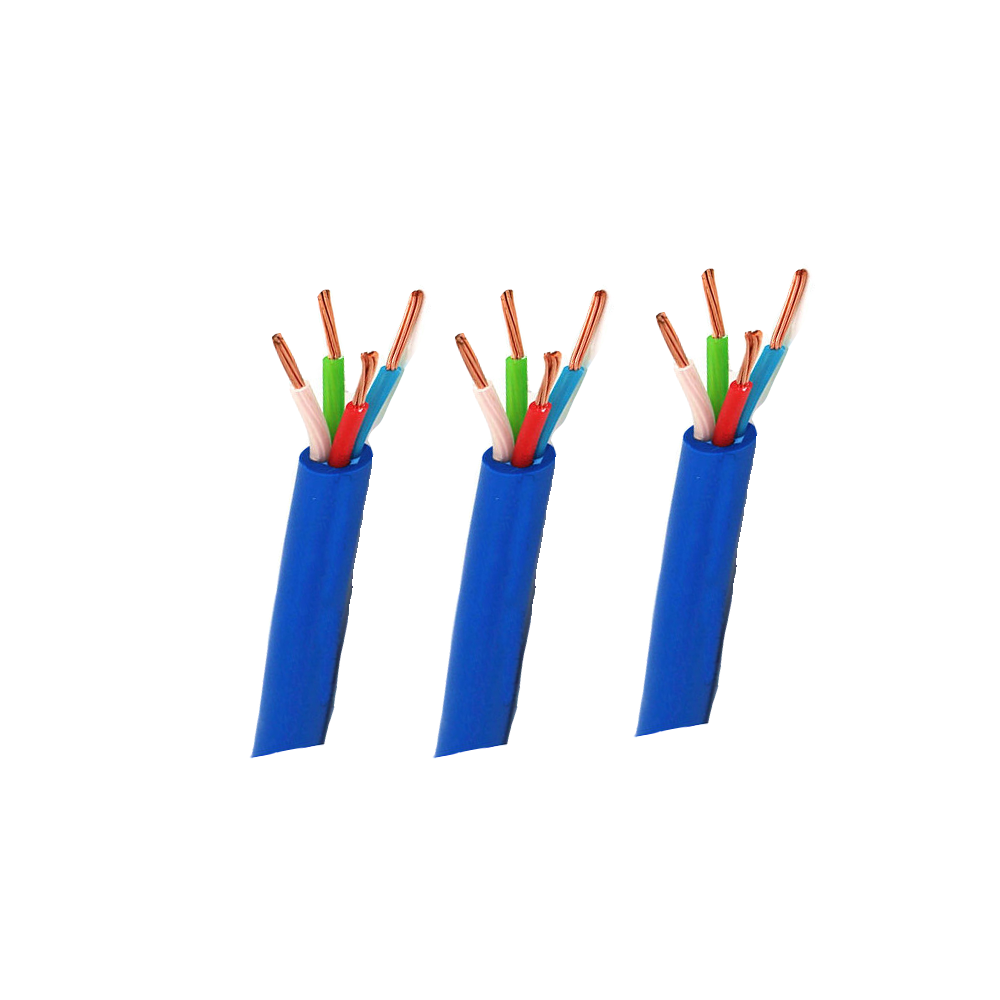

Primjeri modela: MHYVR (rudarski fleksibilni komunikacijski kabel obložen polietilenom izoliranim polivinil kloridom).
Primjene: Koristi se za povezivanje s pokretnim dijelovima opreme, podzemnim kabelima telefonskih slušalica i drugim scenarijima koji zahtijevaju fleksibilnost.

Glavni sustavi primjene:
Dispečerski komunikacijski sustav rudnika: povezuje telefone otporne na eksploziju na raznim podzemnim radilištima na dispečersku konzolu s površine.
Sustav sigurnosnog nadzora: prenosi podatke sa senzora (npr. plin, ugljični monoksid, brzina vjetra) u centar za nadzor površine.
Sustav za pozicioniranje osoblja: služi kao kanal za prijenos signala za radiofrekvencijske identifikacijske (RFID) bazne stanice i čitače.
Sustav industrijske televizije: prenosi signale videonadzora iz kritičnih podzemnih područja.
Sustav automatizacije upravljanja: Omogućuje kanale upravljačkih signala za centraliziranu kontrolu remena, automatiziranu drenažu crpke i druge sustave.

III. Ključne kontrole proizvodnog procesa
Vodič: koristi žarene bakrene žice visoke čistoće kako bi se osigurala vodljivost. Površine vodiča često su pokositrene kako bi se spriječila oksidacija i korozija.
Izolacija: koristi polietilen visoke gustoće ili ekološki prihvatljive poliolefinske materijale bez halogena s niskim dima i jednake debljine ekstruzije i visoke izolacijske otpornosti.
Uvijanje parica i kabliranje: Komunikacijski parovi zahtijevaju precizno uvijanje za suzbijanje smetnji. Za kabele s više parica, parovi su čvrsto raspoređeni tijekom kabliranja, s prazninama ispunjenim materijalima koji blokiraju vodu.
Zaštita: koristi kompozitnu zaštitnu strukturu, kao što je omot od kompozitne trake od aluminija i plastike (100% pokrivenost) u kombinaciji s pletenicom od pokositrene bakrene žice (pokrivenost ≥80%), učinkovito izolirajući unutarnje i vanjske elektromagnetske smetnje.
Obloga i oklop:
Unutarnji omotač: sloj ljepljivog omotača je ekstrudiran kako bi se osigurala jezgra kabela i poboljšala zaštita.
Oklopni sloj (ako je primjenjiv): pocinčana čelična žica ili čelična traka čvrsto su omotane kako bi se pružila vlačna i tlačna zaštita jezgre.
Vanjski omotač: Ekstrudiran od polivinil klorida ili poliuretanskih materijala visoke otpornosti na habanje, plamena i antistatika, obično crne ili narančaste boje.

IV. Detaljne osnovne prednosti
Sigurnost i pouzdanost kao žila kucavica: U skladu je s obveznom nacionalnom MA certifikacijom, eliminirajući sigurnosne incidente uzrokovane kabelima na izvoru, te služi kao obavezni preduvjet za sigurnosne proizvodne dozvole u rudnicima.
Iznimna mehanička i ekološka izdržljivost: Jedinstveni ojačani strukturni dizajn omogućuje dugotrajnu otpornost na složene fizičke i kemijske izazove podzemnih okruženja, sa stopama kvarova daleko nižim od onih kod običnih kabela, osiguravajući nesmetan rad komunikacijskih sustava.
Stabilan i jasan prijenos signala: Optimizirani sustavi zaštite i izolacije osiguravaju minimalno prigušenje i niske stope pogreške za glasovne, podatkovne i nadzorne signale koji se prenose na velike udaljenosti u podzemnim prometnicama s jakim smetnjama, podržavajući pouzdan rad različitih kritičnih sustava.
Niski troškovi održavanja i dug radni vijek: Robusni i izdržljivi dizajni značajno smanjuju učestalost popravaka i zamjena uzrokovanih ekološkim štetama. Iako je početno ulaganje veće, ukupni trošak životnog ciklusa je povoljan.
Standardizacija i jednostavna identifikacija: Strogo pridržavanje MT/T standarda osigurava jedinstvene specifikacije i modele, s jasnim oznakama na omotaču koje olakšavaju brzu identifikaciju, instalaciju i održavanje ispod zemlje.

Sažetak
Rudarski komunikacijski kabeli nezamjenjiva su kritična infrastruktura u sustavu osiguranja sigurnosti rudnika. Njihova vrijednost daleko premašuje vrijednost običnih komunikacijskih proizvoda, jer su sveobuhvatna sigurnosna oprema koja integrira električnu izvedbu, mehaničku čvrstoću, znanost o materijalima i sigurnosne propise.
