Odabir broja parova i mjerača: zašto je pogriješiti skupo
Gradski komunikacijski kabel s se prvenstveno određuju pomoću dva parametra: brojem upredenih parica i promjerom vodiča (AWG ili mm²). U praksi, oba su često premalo specificirana tijekom mrežnog planiranja, što dovodi do skupih ponovnih izvlačenja ili paralelnih poteza kabela u godinama nakon instalacije. Kabel od 100 parica instaliran za stambeni blok može se činiti dovoljnim pri puštanju u pogon, ali kako implementacija vlakana do zgrade približava opremu za agregaciju VDSL2 i G.brzo krajnjim korisnicima, potražnja za aktivnim paricama u bakrenom segmentu zadnje milje može neočekivano porasti jer se dodaju sklopovi za spajanje parica i pomoćni krugovi.
Promjer vodiča utječe i na otpor petlje i na ponašanje preslušavanja. Tanji vodiči (0,32 mm ili 26 AWG) smanjuju težinu kabela i prostor kanala, ali povećavaju otpor petlje istosmjerne struje, što ograničava učinkoviti raspon DSL tehnologija — osobito značajno u područjima gdje udaljenosti od ormara do prostorije prelaze 300 metara. Deblji vodiči (0,5 mm ili 0,6 mm) produljuju korisnu duljinu petlje i smanjuju unesene gubitke, što ih čini preferiranim izborom za duže podzemne prolaze u prigradskim komunikacijskim mrežama. Za glavne napojne kabele koji opslužuju više distribucijskih točaka, promjer vodiča od 0,5 mm praktični je minimum za održavanje odgovarajućih margina prijenosa u cijelom frekvencijskom rasponu koji koriste moderne širokopojasne tehnologije.
Anhui Zhishang Cable tehnologija Co., Ltd. primjenjuje ovo razumijevanje nudeći strukturirani raspon broja parova — od lokalnih distribucijskih kabela s 5 pari do magistralnih kabela s 2400 pari — s opcijama promjera usklađenim s tipičnim rasponskim udaljenostima i gustoćama usluga koje se nalaze u urbanim i prigradskim mrežnim topologijama.
Kako materijali za izolaciju i plašt određuju trajnost podzemlja
Podzemno okruženje nameće kemijska i mehanička opterećenja na komunikacijskim kabelima koja su rijetko vidljiva dok se ne pojave kvarovi. pH tla, salinitet podzemne vode, prisutnost ugljikovodika iz otjecanja s ceste i ciklusi smrzavanja i odmrzavanja napadaju konstrukciju kabela izvana prema unutra. urbani komunikacijski kabel s, materijal vanjskog plašta primarna je barijera, a izbor između PE (polietilena), PVC-a i konstrukcija s dvostrukim omotačem od PE/čelične trake ima dugoročne posljedice koje nadilaze početne troškove.
Plašti od polietilena visoke gustoće (HDPE) nude vrhunsku otpornost na prodor vlage, kiselinu tla i mikrobnu degradaciju. HDPE se s vremenom ne plastificira na način na koji to radi PVC, što znači da zadržava svoja izvorna mehanička svojstva tijekom desetljeća zakopavanja — značajna prednost s obzirom na to da se očekuje da će urbani komunikacijski kabeli ostati u uporabi 20 do 40 godina bez iskapanja. PVC je i dalje uobičajen u unutarnjim ili poluzaštićenim instalacijama zbog svoje niže cijene i lakšeg završetka, ali nije prikladan izbor za kabele s izravnim ukopavanjem ili kanalima u okruženjima s visokom vlagom ili izloženošću kemikalijama.
Za kabele u područjima s velikom aktivnošću glodavaca ili rutama ispod cesta i željeznica gdje je rizik od mehaničkih oštećenja povećan, dodatni sloj za zaštitu — obično valovita čelična traka ili čelična žica — dodaje se ispod vanjskog omotača. Ova konstrukcija sama po sebi ne čini kabel vodonepropusnim; kvaliteta i kontinuitet spoja za navodnjavanje koji ispunjava međuprostore između parova je jednako kritičan. Loše nanesena smjesa za zalivanje ostavlja zračne džepove koji zadržavaju vlagu, koja migrira uzdužno duž kabela i uzrokuje degradaciju izolacijskog otpora na dugom dijelu kabela od jedne točke oštećenja plašta.
Usporedba uobičajenih konstrukcija podzemnih obloga

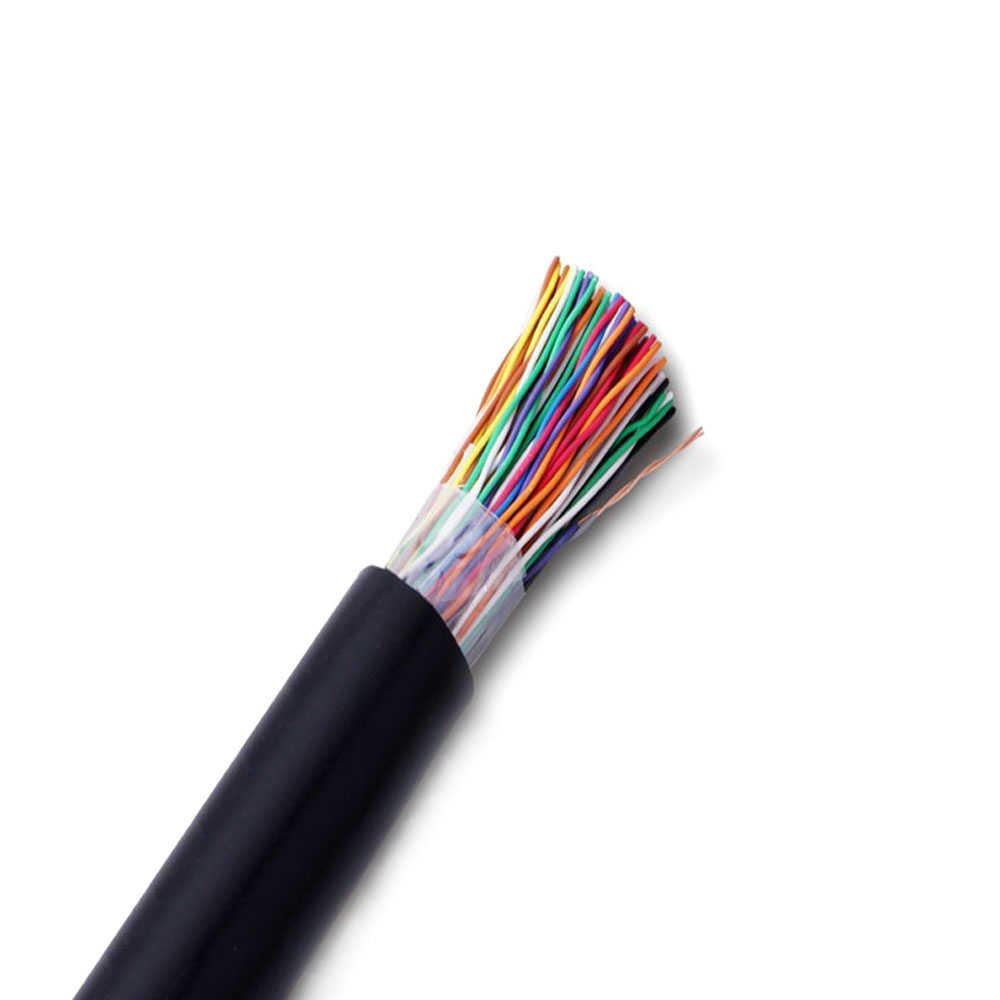

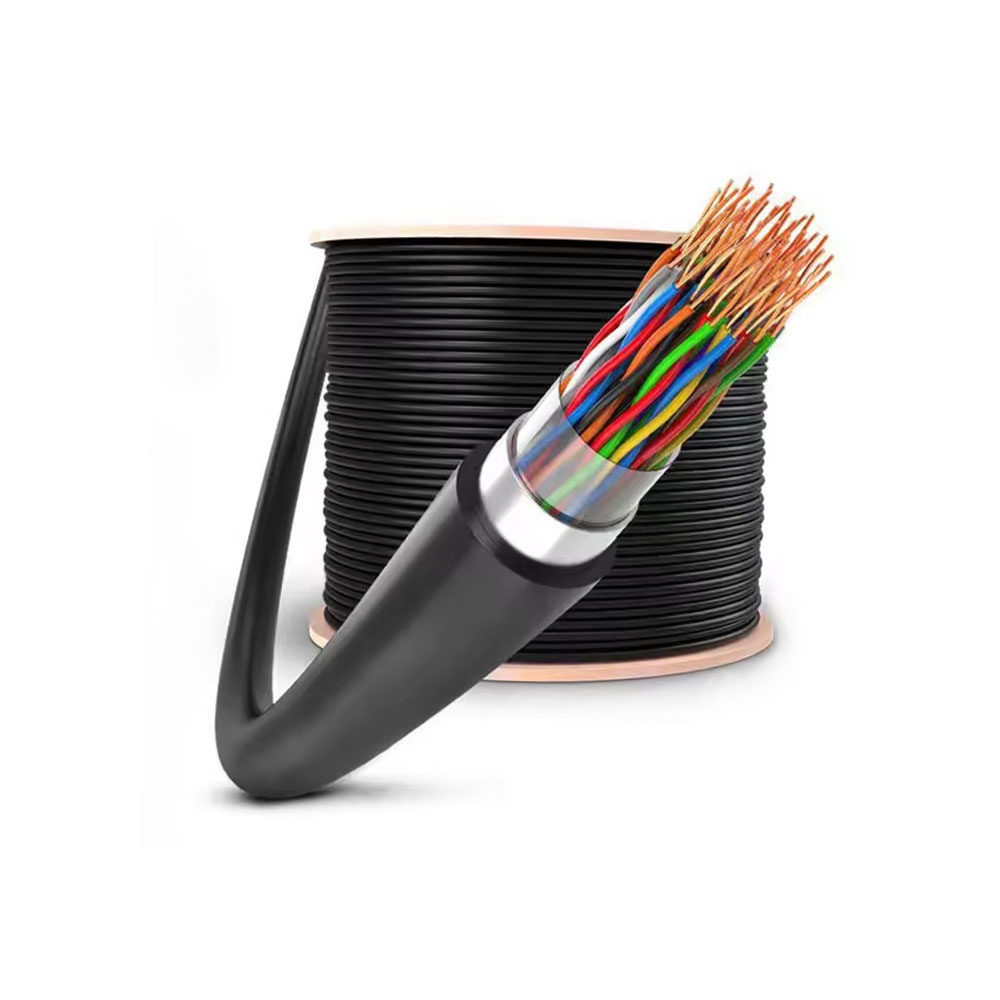

- PE pojedinačni omotač: Standard za ugradnju kanala; dobra otpornost na vlagu; nije pogodan za izravno ukopavanje u agresivna tla bez dodatne zaštite.

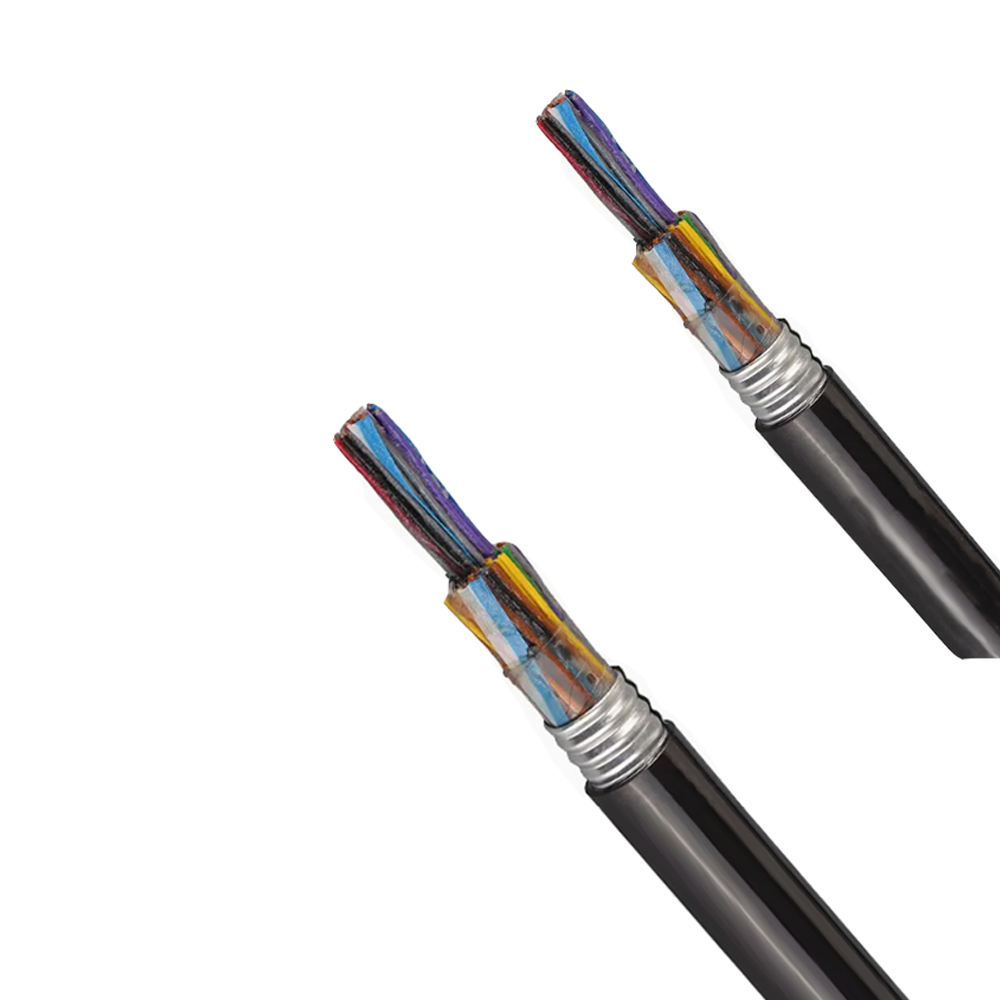

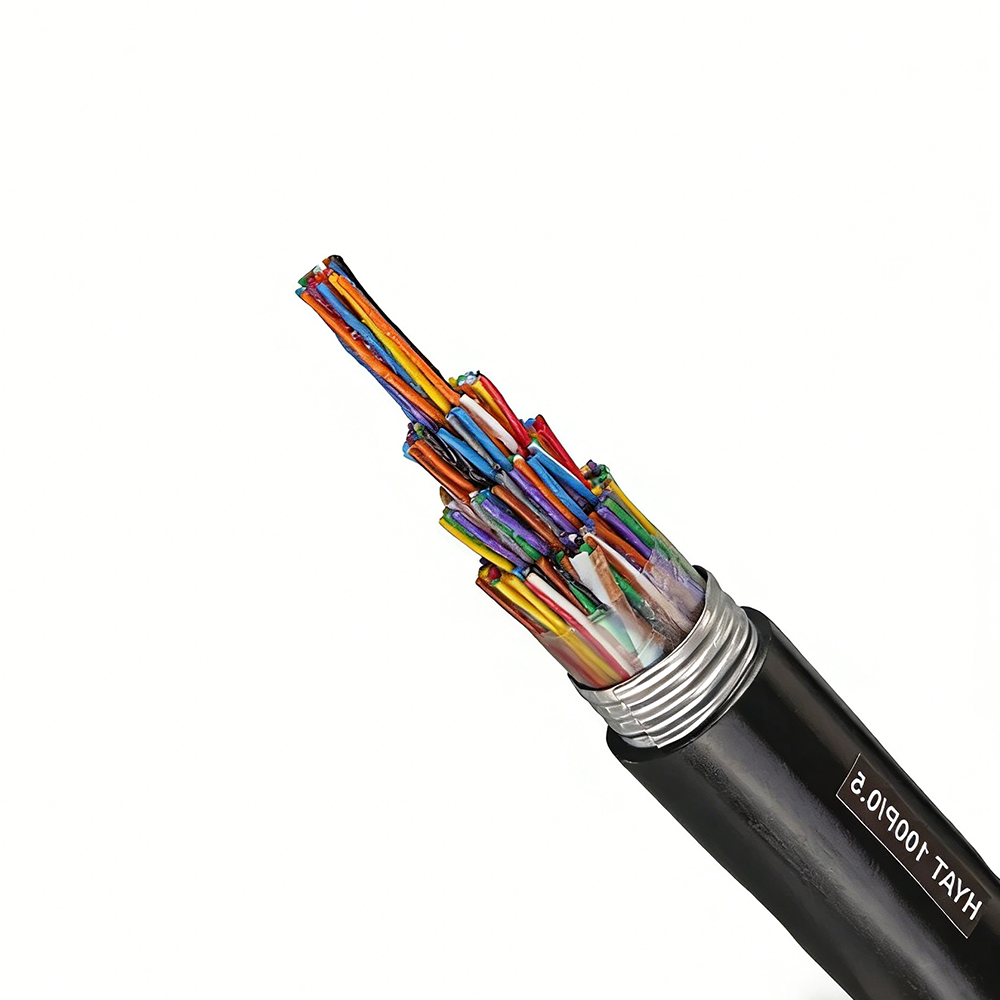

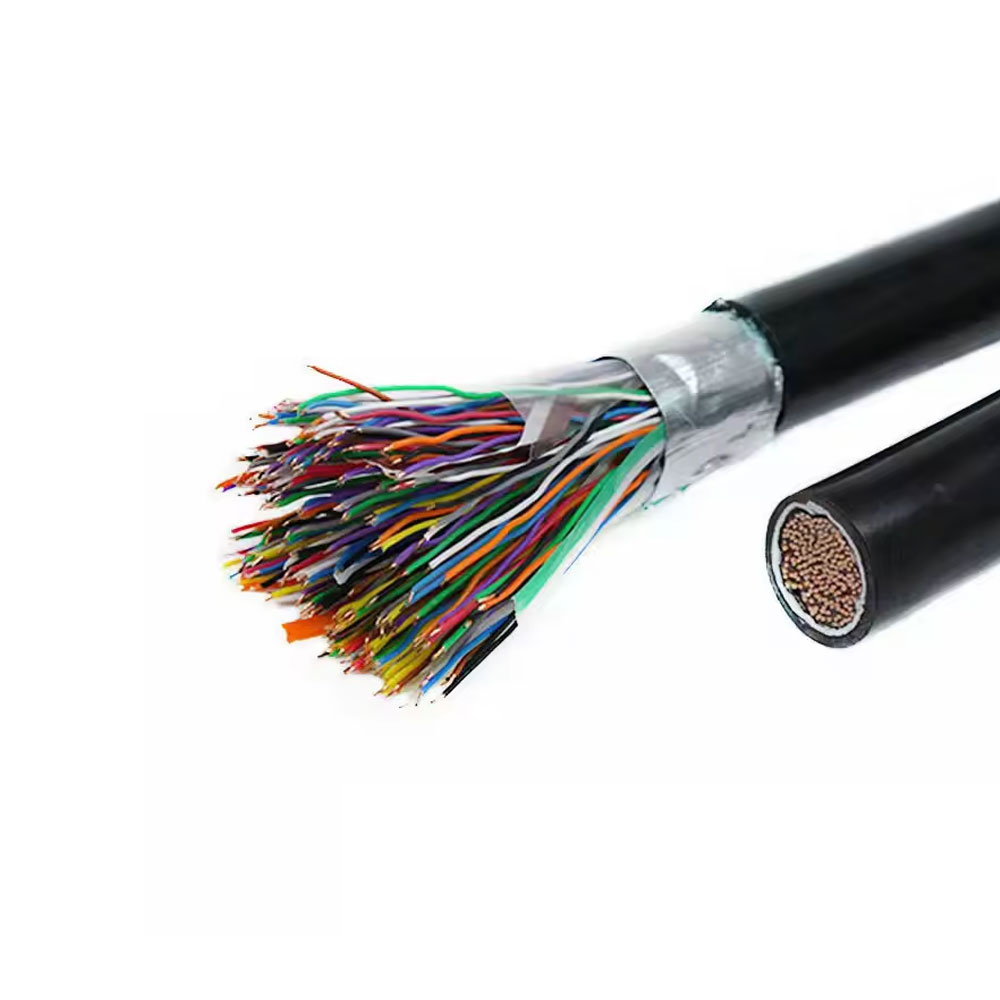

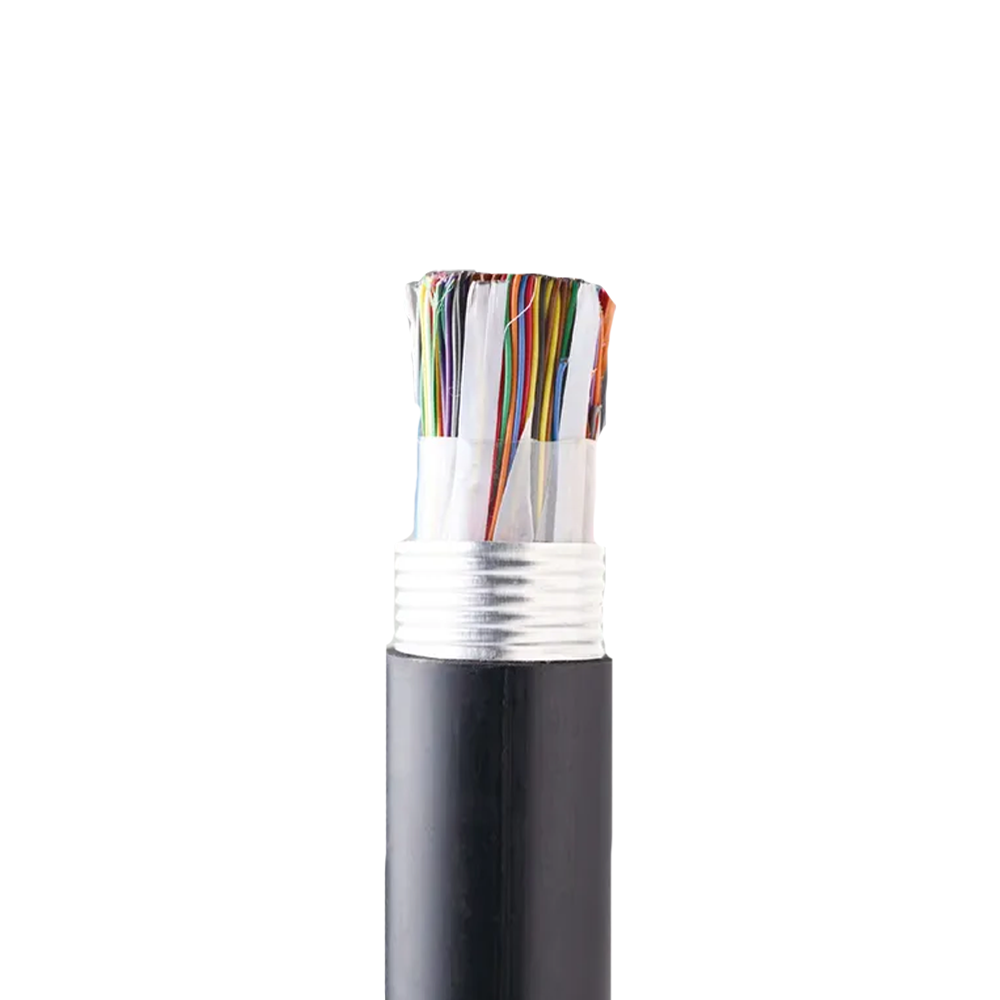

- PE valovita čelična traka PE: Poželjno za izravni ukop; kombinira mehaničku zaštitu s barijerom vlage; povećava težinu i smanjuje fleksibilnost.

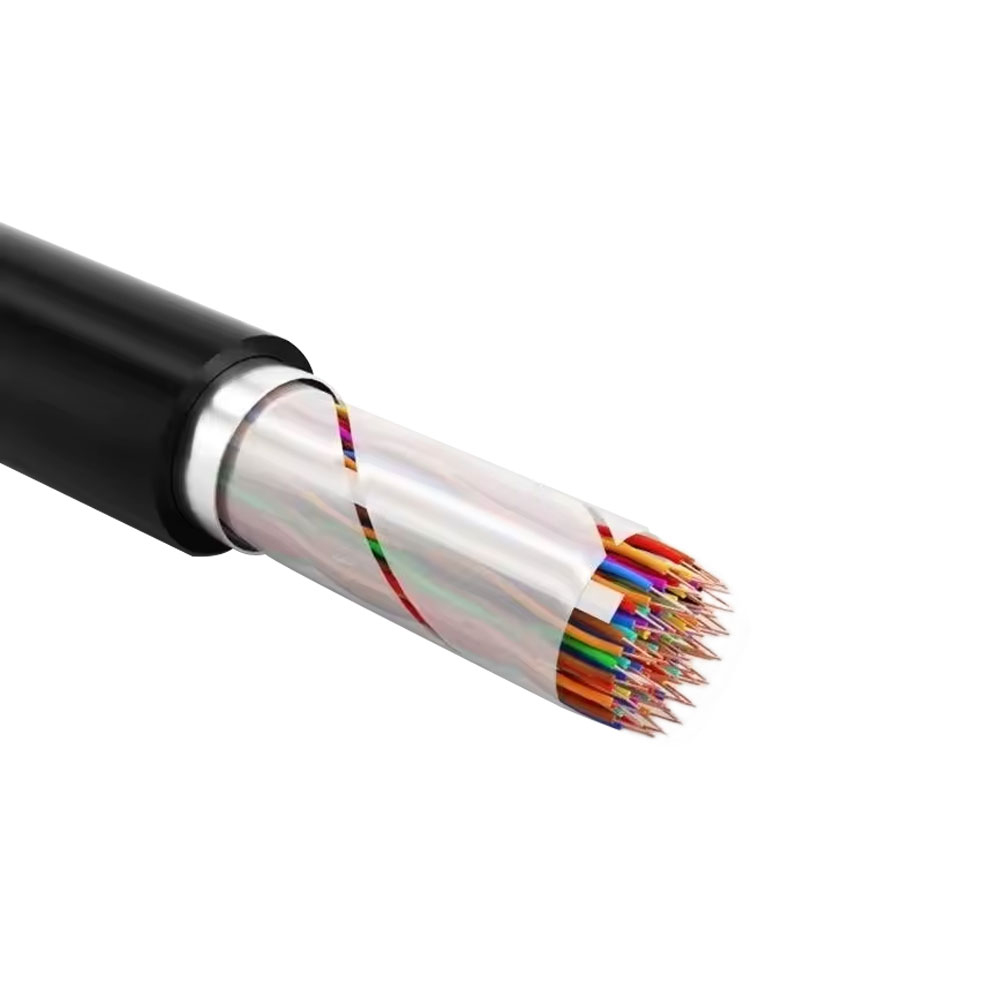

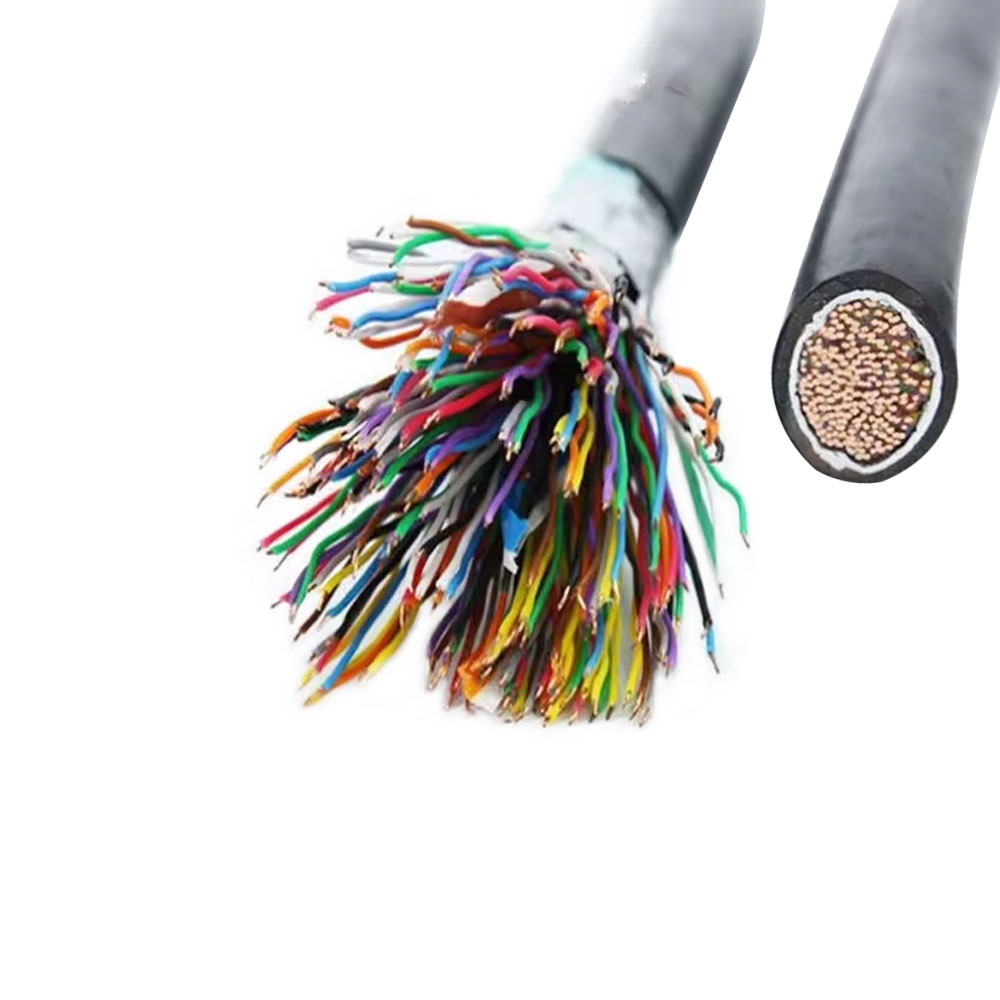

- Oklop od PE čelične žice: Koristi se tamo gdje se očekuju vlačna opterećenja (strmi tereni, pričvršćenja mostova ili okomiti usponi); pojedinačne žice pružaju i zaštitu i snagu povlačenja.

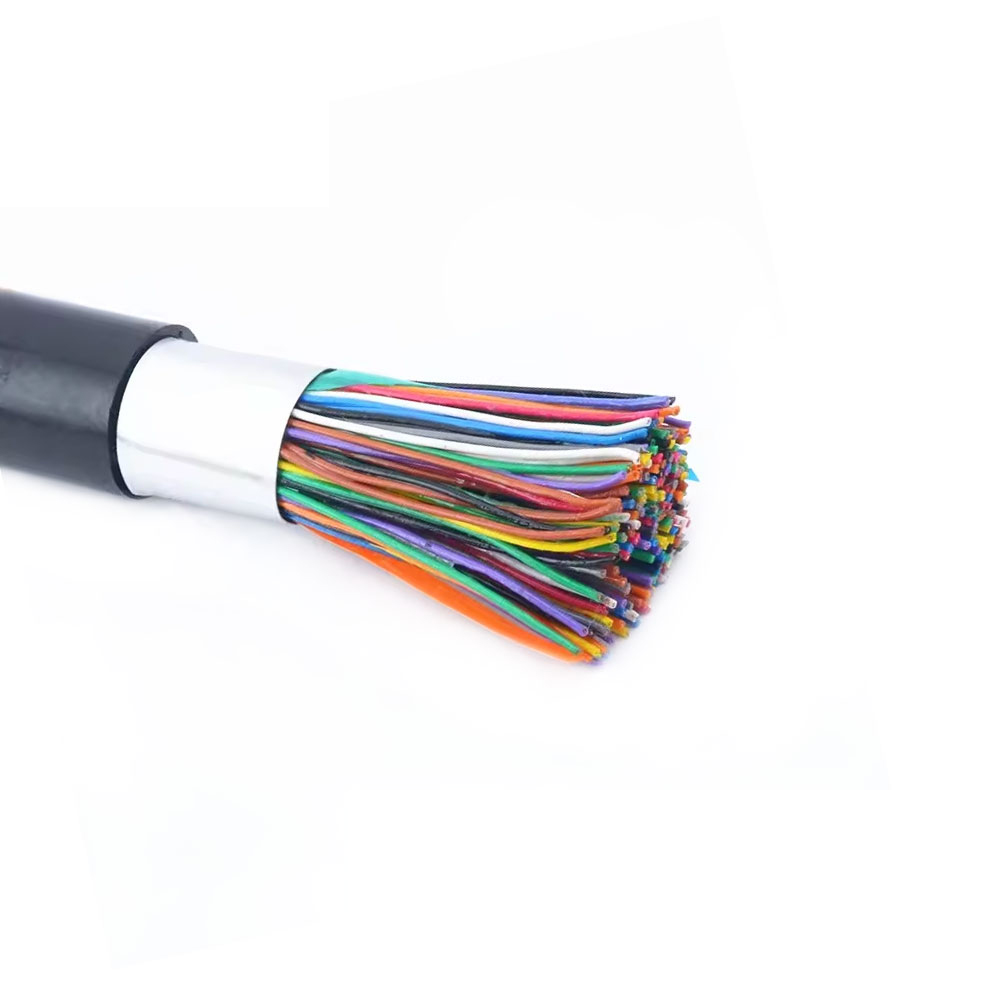

- Jezgra ispunjena gelom (natopljena): Smjesa za natapanje ispunjava sve zračne prostore između parova; neophodan za otpornost na vlagu na mjestu spajanja i uzdužno blokiranje vode.
Upravljanje preslušavanjem u snopovima urbanih kabela visoke gustoće
Kako se više širokopojasnog prometa gura preko bakrenih parica pomoću vektoriranja i G.fast tehnologije, preslušavanje — i na bližem kraju (NEXT) i na dalekom kraju (FEXT) — postaje obvezujuće ograničenje za ostvarivu propusnost po paru. Urbani komunikacijski kabeli koji su dizajnirani i instalirani za glasovnu POTS uslugu često pokazuju razine preslušavanja koje su prihvatljive na audio frekvencijama, ali ozbiljno ograničavaju performanse iznad 10 MHz. Razumijevanje fizičkih mehanizama koji stoje iza preslušavanja pomaže u procjeni može li postojeće kabelsko postrojenje podržati nadogradnju širokopojasne mreže ili se mora zamijeniti.
Preslušavanje između parica u kabelu s više parica prvenstveno je određeno preciznošću i dosljednošću koraka uvijanja (broj uvijanja po jedinici duljine) za svaki par. Svaki par u dobro proizvedenom urbanom komunikacijskom kabelu ima jedinstven, pažljivo kontroliran korak uvijanja kako bi se smanjilo spajanje sa susjednim parovima. Kada su usponi uvijanja nedosljedni - bilo zbog proizvodnih varijacija ili fizičkog oštećenja tijekom instalacije - povećava se kapacitivna i induktivna neravnoteža između parica, podižući donji nivo buke u cijelom kabelskom snopu. Zbog toga kontrola procesa proizvođača kabela tijekom uvijanja nije samo potvrdni okvir kvalitete, već ima izravan utjecaj na širokopojasni kapacitet postavljene mreže.
U vektorskim VDSL2 i G.fast implementacijama, DSLAM ili DPU (Distribution Point Unit) primjenjuje aktivnu digitalnu obradu signala kako bi poništio preslušavanje između parova u istoj grupi veza. Ovo vektoriranje djeluje učinkovito samo kada su karakteristike preslušavanja kabela stabilne i predvidljive — što zahtijeva dosljednu fizičku konstrukciju kroz duljinu kabela. Kabeli s točkama spajanja koje remete izvornu geometriju para ili dijelovi u kojima su parovi ponovno neispravno povezani nakon popravka, stvaraju anomalije preslušavanja koje degradiraju vektorski dobitak i smanjuju propusnost po paru u cijeloj grupi. Zhishang Cable održava stroge tolerancije nagiba uvijanja i provodi testiranje električne ravnoteže na proizvodnim serijama kako bi podržao ove zahtjevne scenarije primjene.
| Technology | Frekvencijski raspon | Osjetljivost na preslušavanje | Zahtjevi za kabel |
|---|---|---|---|
| POTS / ISDN | Do 4 kHz | Niska | Standardni korak uvijanja |
| ADSL2 | Do 2,2 MHz | Umjereno | Kontrolirani korak uvijanja po paru |
| VDSL2 (vektorski) | Do 17 / 35 MHz | visoko | Ispitivanje ravnoteže niske tolerancije |
| G.fast | Do 106 / 212 MHz | Vrlo visoko | Vrhunska konstrukcija, stabilno grupiranje veziva |
Planiranje prostora kanala i promjer kabela: ograničenje koje se često zanemaruje dok ne postane problem
Urbana komunikacijska infrastruktura izgrađena je tako da traje desetljećima, ali kanalske mreže — vodovi kroz koje se provlače kabeli — dimenzioniraju se na temelju pretpostavki napravljenih u vrijeme izgradnje. Kada se ti kanali popune, dodavanje kapaciteta zahtijeva ili mikrokopanje za ugradnju novih kanala (ometajuće i skupo u asfaltiranim urbanim sredinama) ili zamjenu kabela velikog promjera alternativama veće gustoće. Za mrežne operatere i planere infrastrukture, razumijevanje odnosa vanjskog promjera kabela i omjera ispunjenosti kanala praktičan je alat za maksimiziranje budućeg kapaciteta bez pretjeranog projektiranja početne instalacije.
Standardna praksa punjenja kanala ograničava zauzetu površinu poprečnog presjeka na 40–50% površine unutarnjeg kanala za jedan kabel, a proporcionalno manje kada više kabela dijeli kanal. Ova margina nije rasipanje - ona uzima u obzir sile savijanja potrebne tijekom izvlačenja, toplinsko širenje kabela tijekom njegovog životnog vijeka i potreban razmak ako se kabel ikada mora zamijeniti bez iskopavanja cijele trase. Kabel s vanjskim promjerom samo 10% većim od planiranog može smanjiti teoretski preostali kapacitet kanala za znatno više od 10%, jer je ograničenje površina (proporcionalna kvadratu promjera), a ne linearna dimenzija.
Prijelaz s tradicionalnih kabela s olovnim plaštem izoliranim papirom (PILS) na moderne kabele s PE izolacijom s ispunjenim jezgrama već je značajno smanjio promjere kabela za ekvivalentni broj parova. Daljnje smanjenje promjera moguće je postići upotrebom čvršće geometrije jezgre, tanjih debljina izolacijskih stijenki u skladu s važećim standardima i optimizirane konstrukcije vezivne trake ili zaslona. Za mrežne planere koji rade s ograničenom infrastrukturom kanala, specificiranje kabela od proizvođača kao što je Anhui Zhishang Cable Technology Co., Ltd. koji objavljuju detaljne podatke o dimenzijama i nude varijante kompaktne konstrukcije, omogućuje točne izračune ispunjenosti kanala prije nabave kabela — umjesto otkrivanja neusklađenosti tijekom instalacije.
