I. Definicija i osnovne karakteristike

Snop ožičenja (također poznat kao sklop kabela) integrirani je spojni proizvod formiran sastavljanjem više žica, konektora i terminala u skladu s određenim električnim krugom i mehaničkim rasporedom usmjeravanja. Naširoko korišten u servo pogonskim sustavima, industrijskim robotima, CNC opremi i raznim automatiziranim uređajima, kabelski svežanj nije samo snop labavih žica, već kritična spojna komponenta koja kombinira vodljivost, preciznost prijenosa signala, mehaničku izdržljivost i prilagodljivost okolišu. Njegova kvaliteta izravno određuje radnu stabilnost, sigurnost i vijek trajanja opreme.

Osnovne karakteristike uključuju:
Kombinirani visokoprecizni prijenos signala i snage: Kabelski svežanj obično integrira električne vodove (U/V/W fazne žice i PE uzemljenje), signalne vodove enkodera, vodove za upravljanje kočnicama i vodove komunikacijske sabirnice unutar jednog sklopa, zahtijevajući istovremeno rukovanje dostavom električne energije velike struje i prijenosom signala osjetljivog na smetnje.
Standardizirana sučelja s dizajnom protiv zamagljivanja: Oba kraja obično koriste standardne zrakoplovne konektore ili namjenske industrijske konektore s uklopljenim rasporedom pinova, čime se osigurava precizno spajanje s pogonima, motorima i koderima dok se istovremeno sprječava netočno umetanje.
Visoka fleksibilnost i otpornost na savijanje: mora izdržati opetovano povlačenje, savijanje i vibracije tijekom rada opreme, s posebno zahtjevnim zahtjevima za vijek trajanja u vučnim lancima i aplikacijama robotske ruke.
Snažna prilagodljivost okolišu: mora biti otporan na ulje, prašinu, vlagu i temperaturne fluktuacije koje se nalaze u industrijskim okruženjima, s materijalima omotača koji nude otpornost na ulje, abraziju i otpornost na plamen.

II. Glavni tipovi i scenariji primjene

Klasifikacija prema funkciji:

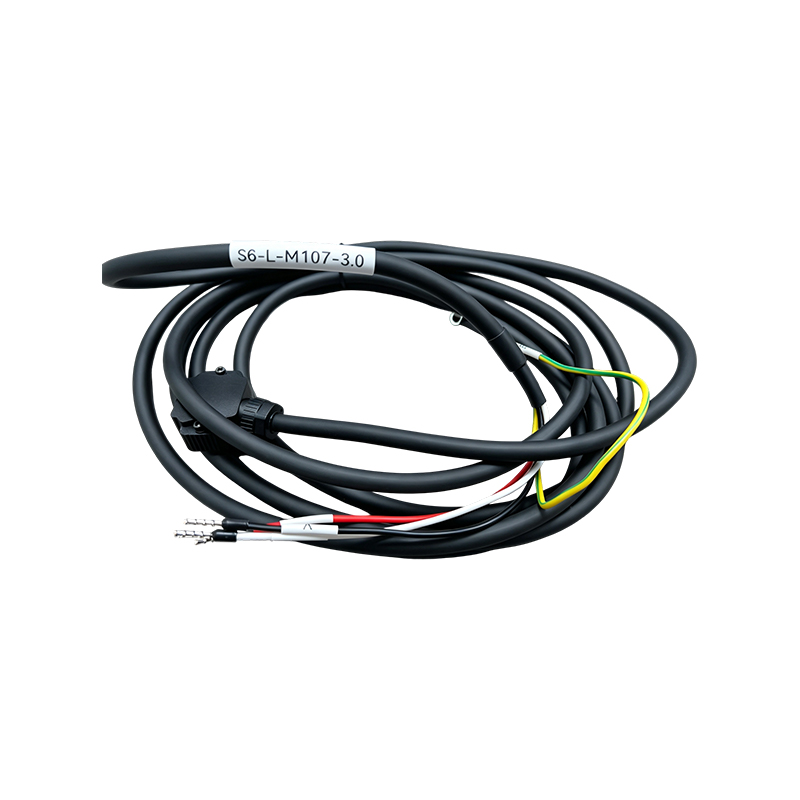

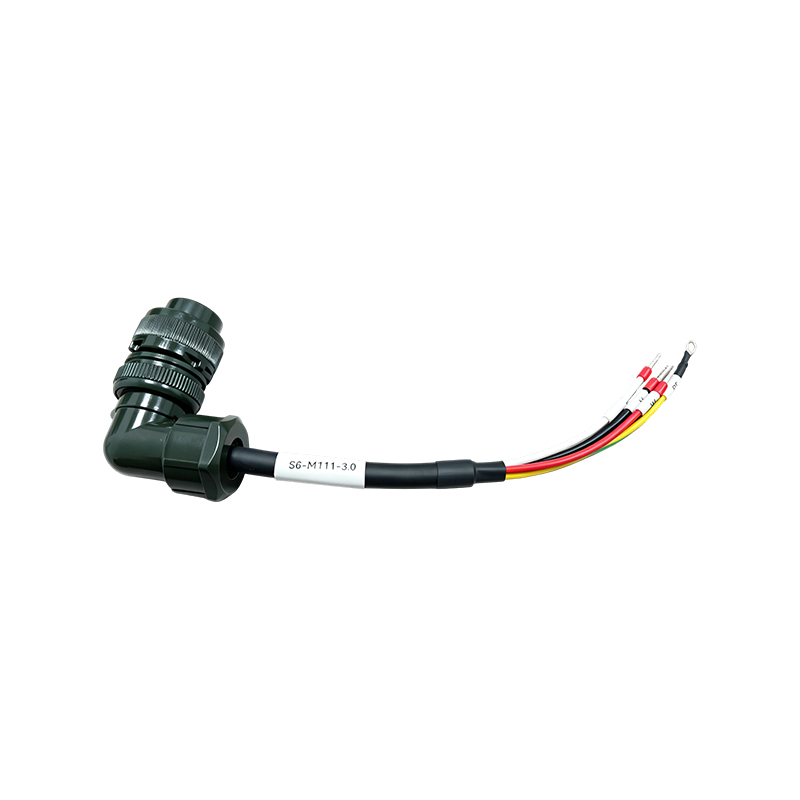

Kabeli za napajanje: Odgovorni za prijenos trofazne energije i uzemljenje između motora i pogona, služeći kao glavni kanal za isporuku energije servo sustava.

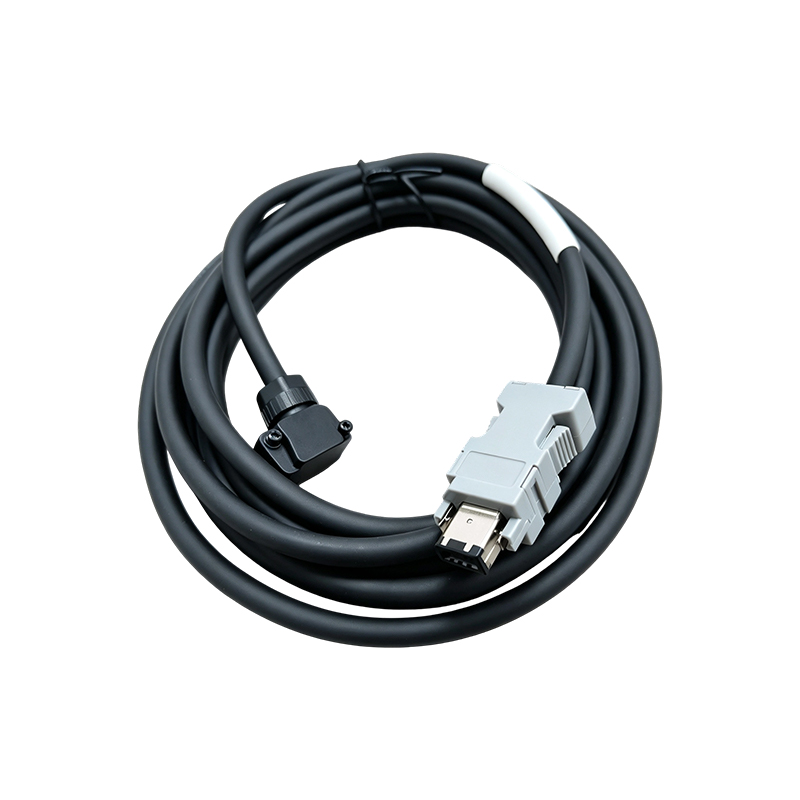

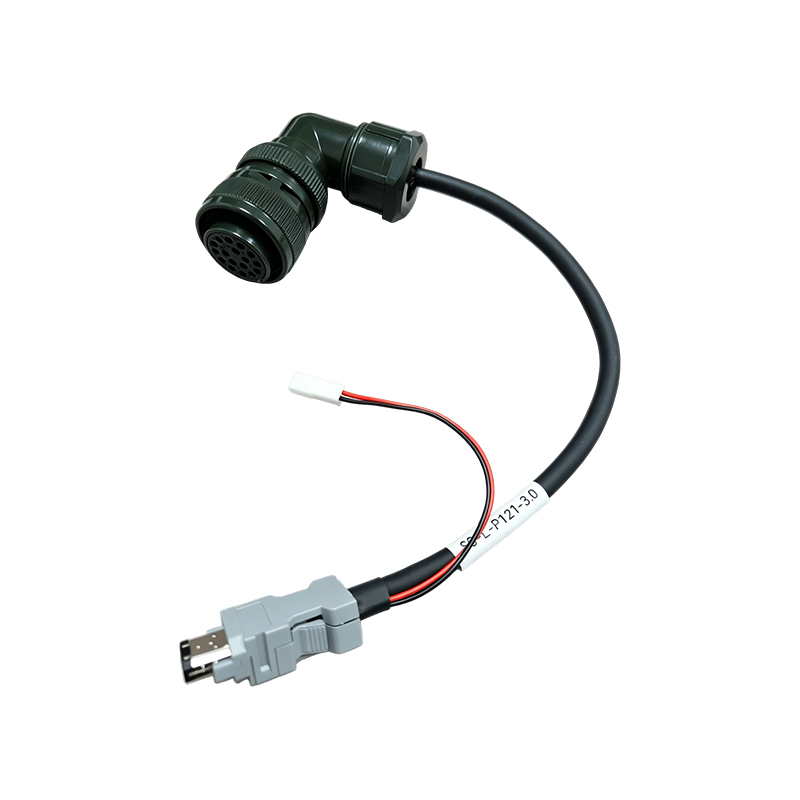

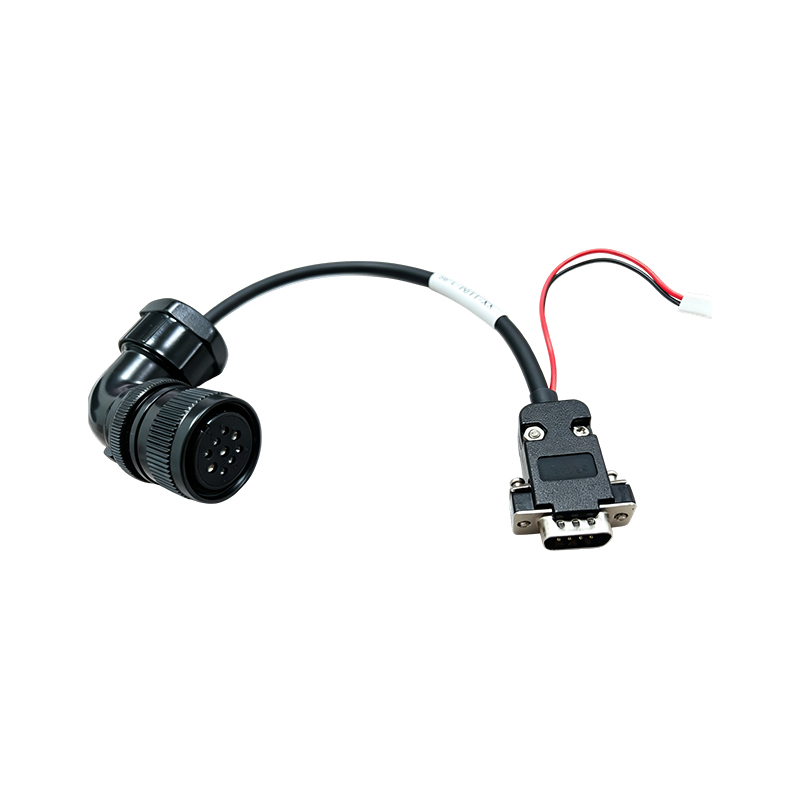

Kabeli enkodera: prenose povratne signale položaja i brzine između enkodera motora i pogona, zahtijevajući učinkovitu zaštitu za suzbijanje elektromagnetskih smetnji i očuvanje točnosti signala.

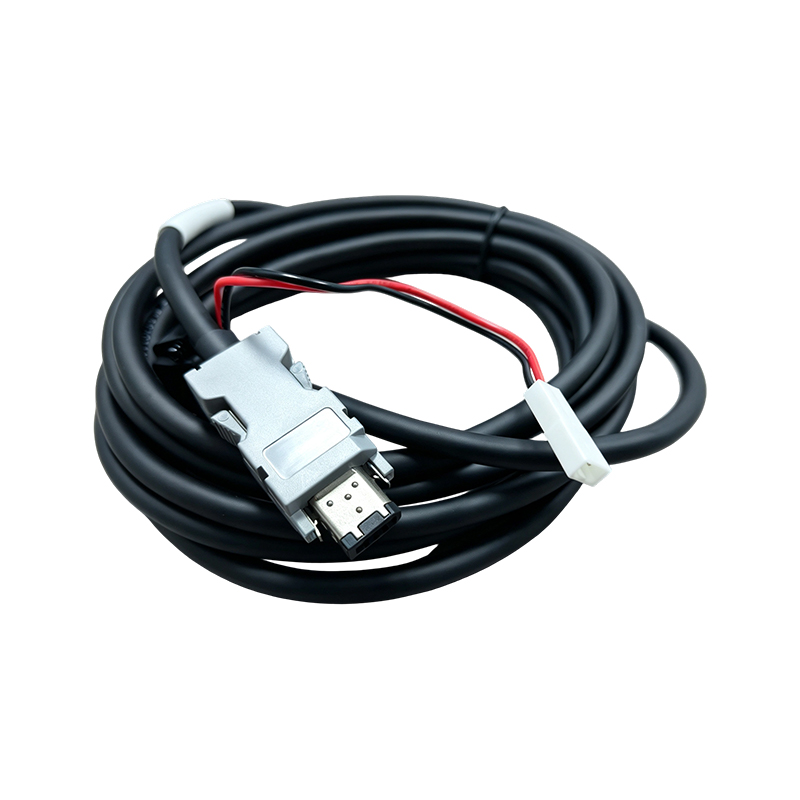

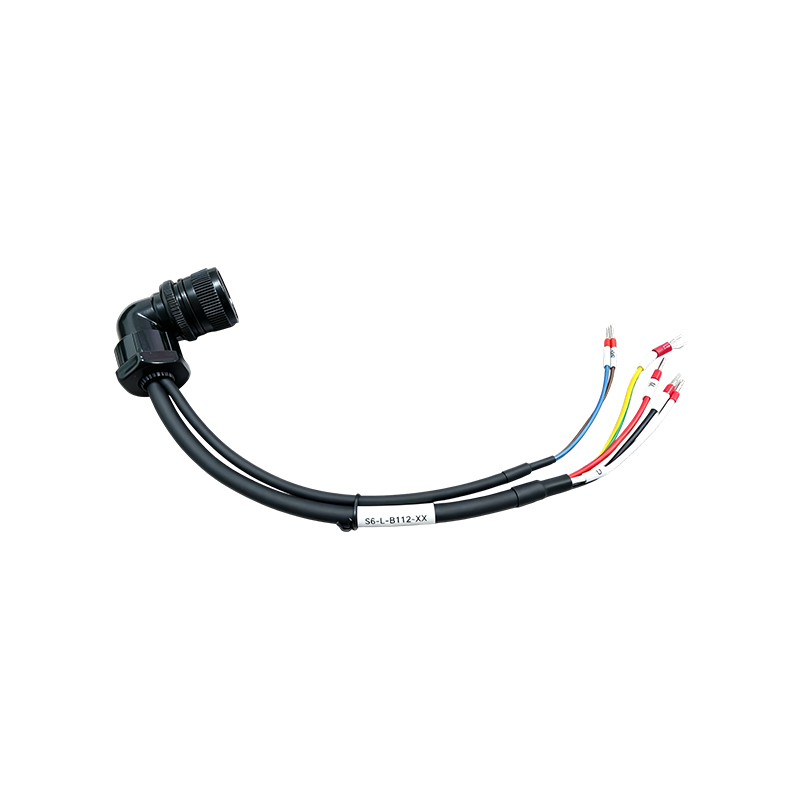

SV660 kabel kodera s linijom napajanja kočnice: kompozitni kabel koji integrira prijenos signala kodera s napajanjem elektromagnetske kočnice, dizajniran za zahtjeve integriranog ožičenja specifičnih modela servo pogona.

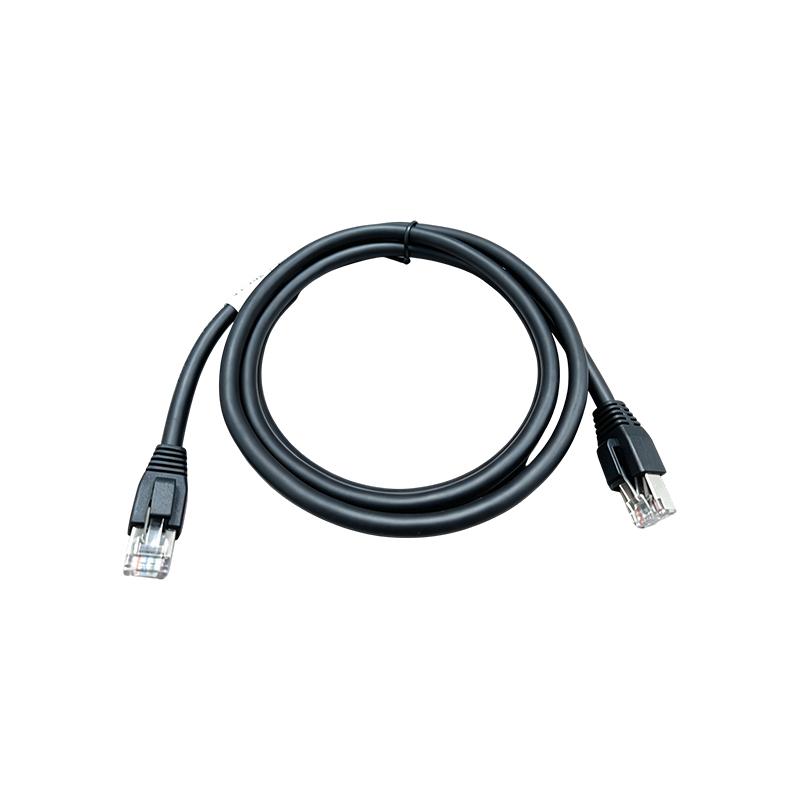

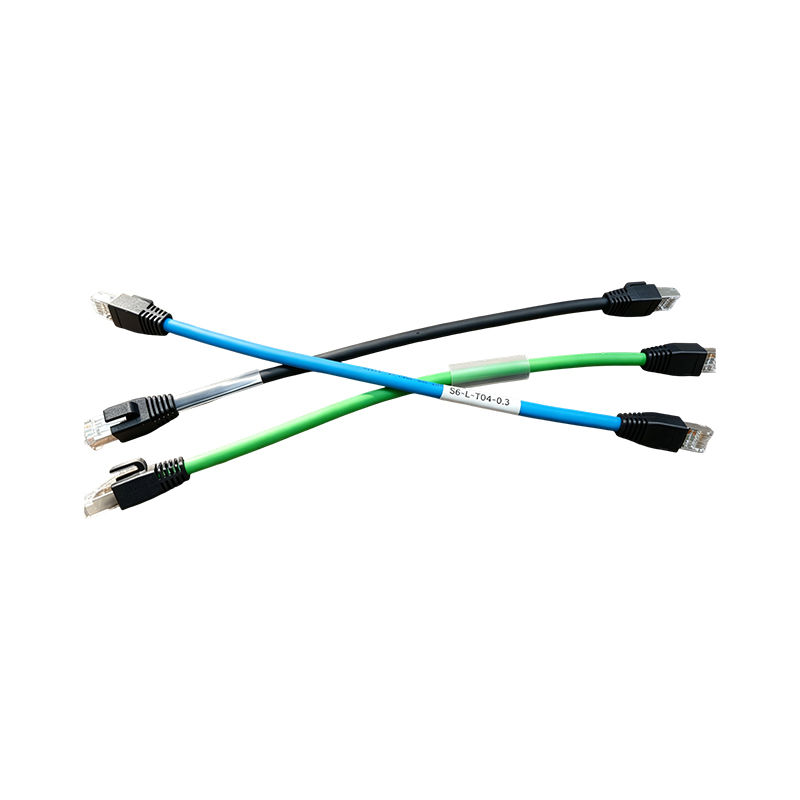

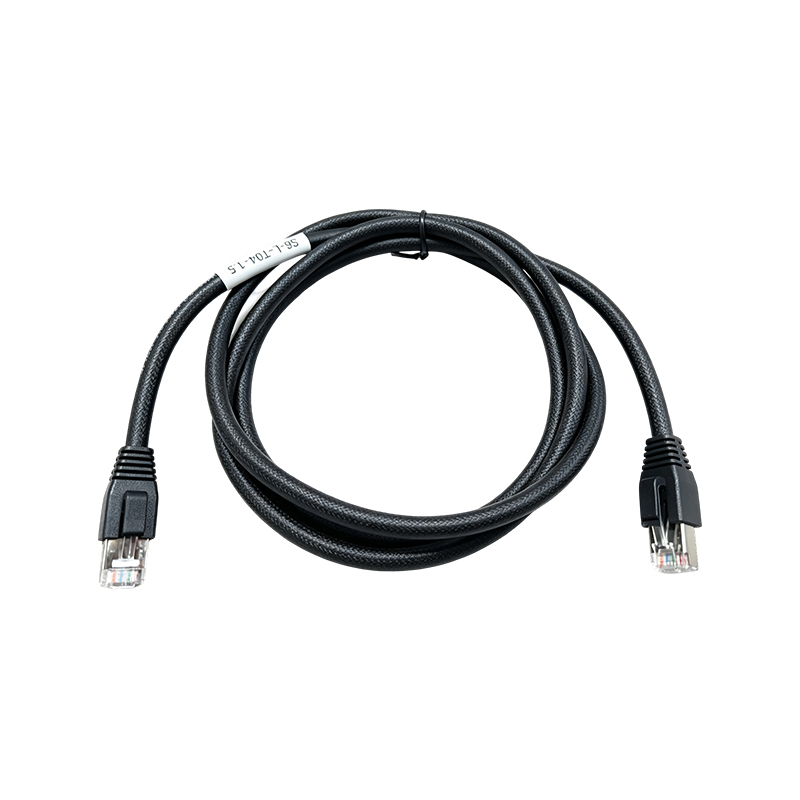

Kabeli sabirnice (mrežni kabeli): koriste se za industrijsko komunikacijsko umrežavanje između pogona, kontrolera i računala domaćina, ispunjavajući zahtjeve za brzi prijenos i zaštitu od smetnji.

Scenariji primjene obuhvaćaju CNC alatne strojeve, industrijske robote, automatizirane proizvodne linije, strojeve za pakiranje, tekstilnu i tiskarsku opremu te elektroničke proizvodne sustave, čineći kabelske snopove nezamjenjivom poveznicom u modernim sustavima upravljanja automatizacijom.

III. Ključne kontrole proizvodnog procesa

Dizajn i proizvodnja vodiča: Kabeli za napajanje koriste višežilne savitljive bakrene vodiče kako bi se osigurala nosivost struje i fleksibilnost, dok signalni kabeli i kabeli kodera koriste finožilne višežilne vodiče u kombinaciji s konstrukcijom upredenih parica za smanjenje preslušavanja i elektromagnetskih smetnji.
Sustav zaštite i izolacije: Signalni kabeli obično imaju kompozitnu strukturu zaštite od bakrene folije u kombinaciji s pletenom mrežom za učinkovito suzbijanje visokofrekventnih elektromagnetskih smetnji i zaštitu slabih povratnih signala od izobličenja; izolacija kabela za napajanje dizajnirana je da zadovolji odgovarajuće zahtjeve otpornosti na napon.
Plašt i sloj za pojačanje: Vanjski omotač koristi kompozitne materijale otporne na ulje, abraziju i vremenske uvjete (kao što su PVC i PUR), s nekim modelima specifičnim za vučne lance koji sadrže unutarnje slojeve za pojačanje od vlakana za povećanje vlačne čvrstoće i otpornosti na savijanje.
Sklapanje konektora i stezaljke: utikači, utičnice i stezaljke sastavljaju se pomoću procesa preciznog stezanja i fiksiranja injekcijskim prešanjem kako bi se osigurala stabilna kontaktna otpornost i odgovarajuće ocjene vodootpornosti/otpornosti na prašinu.
Potpuno testiranje: Svaki kabelski svežanj prolazi ispitivanje kontinuiteta, ispitivanje otpora izolacije, ispitivanje visokog napona i testiranje funkcije signala prije otpreme, čime se osigurava prolaznost proizvoda i pouzdanost rada.

IV. Osnovne prednosti

Sigurno i pouzdano: višeslojni strukturni dizajn uravnotežuje električnu sigurnost s mehaničkom zaštitom, au kombinaciji s materijalima koji usporavaju plamen i preciznom zaštitom, učinkovito smanjuje rizik od kratkih spojeva, smetnji i gubitka signala.
Učinkovito povezivanje: Standardizirana sučelja s dizajnom protiv zamagljivanja značajno skraćuju vrijeme instalacije i puštanja u pogon na licu mjesta, omogućujući istinski plug-and-play rad.
Fleksibilna prilagodba: Duljina kabela, model konektora i vrsta terminala mogu se prilagoditi prema zahtjevima sučelja opreme kupca, široko kompatibilni sa sustavima automatizacije različitih marki.
U skladu sa standardima: proizvodi strogo slijede nacionalne standarde i industrijske propise, te su dobili mjerodavne certifikate kao što su 3C i CE, osiguravajući usklađenu upotrebu na domaćem i međunarodnom tržištu.

Sažetak

Snopovi ožičenja služe kao "živci i krvotok" automatiziranih kontrolnih sustava, isporučujući povratnu informaciju o snazi i signalu. Njihova tehnološka razina izravno određuje preciznost, učinkovitost i sigurnost rada opreme. Kako industrijska automatizacija i pametna proizvodnja nastavljaju napredovati, visoko fleksibilni, dobro zaštićeni i integrirani proizvodi ožičenja postali su smjer razvoja za sklopove kabela koji podržavaju servo pogonske sustave.
