Sveobuhvatni uvod u kabele za napajanje s PVC izolacijom i plaštom

I. Definicija i osnovne karakteristike
Energetski kabeli s PVC izolacijom i plaštom odnose se na energetske kabele koji koriste polivinil klorid (PVC) kao primarni materijal za izolaciju vodiča i vanjski omotač. Oni su među najčešćim i široko korištenim kabelima opće namjene, dizajnirani na temelju uravnoteženih performansi PVC materijala, postižući široko prihvaćen kompromis između mehaničke zaštite, električne izolacije, otpornosti na okoliš i isplativosti.

Osnovne karakteristike:
Uravnotežena sveobuhvatna izvedba: PVC materijal ima dobre performanse u mehaničkoj čvrstoći, električnoj izolaciji, otpornosti na kemijsku koroziju, usporavanju plamena i obradivosti, bez značajnih nedostataka.
Dobra otpornost na plamen: kroz prilagodbe formulacije, PVC kabeli mogu lako ispuniti zahtjeve za usporavanje plamena, sprječavajući širenje plamena duž kabela.
Otpornost na vremenske uvjete i kemikalije: Pokazuje dobru otpornost na vodu, kiseline, lužine, ulja i otapala, što ga čini prikladnim za različita industrijska okruženja.
Izvrsna obradivost i isplativost: PVC materijal je relativno jeftin, a tehnologija obrade ekstruzijom je zrela i jednostavna, što rezultira visokom učinkovitošću proizvodnje i niskim troškovima proizvodnje.
Široka primjenjivost: Dostupan u kompletnom rasponu modela i specifikacija, pokrivajući naponske razine od niskog napona (npr. 0,6/1 kV) do srednjeg napona (npr. ispod 35 kV), zadovoljavajući većinu konvencionalnih potreba za distribucijom električne energije.

II. Glavni tipovi i scenariji primjene
Klasifikacija prema razini napona:

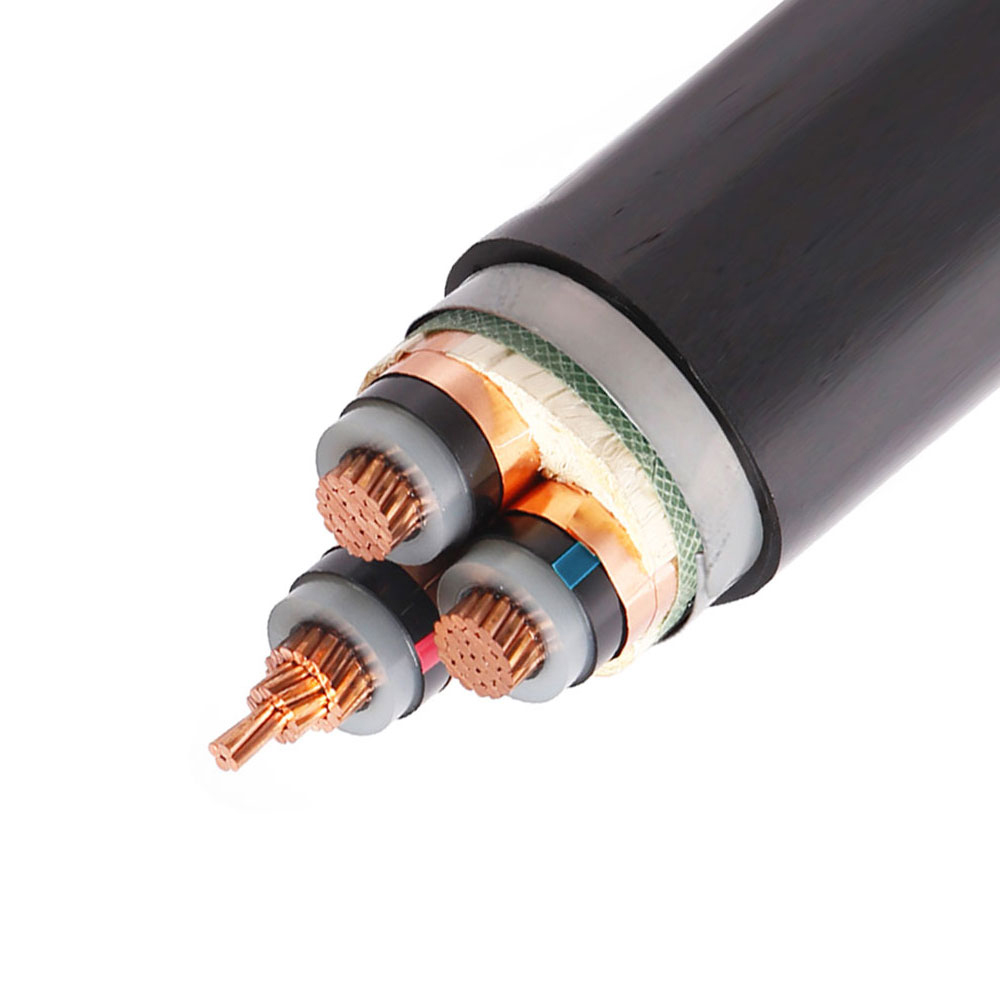

Niskonaponski PVC kabeli (0,6/1 kV): najčešći tip, koji se koristi za fiksne vodove za distribuciju električne energije u zgradama i tvornicama, kao što su serije VV i VLV.
Srednjenaponski PVC kabeli (npr. 6/10 kV, 8,7/15 kV): koriste se za prijenos energije u urbanim distribucijskim mrežama i industrijskim parkovima, kao što su serije VV22 i VLV22.

Klasifikacija prema strukturi:
Standardni tip: osnovna izolacijska i obložna struktura, koristi se u suhim unutarnjim okruženjima.

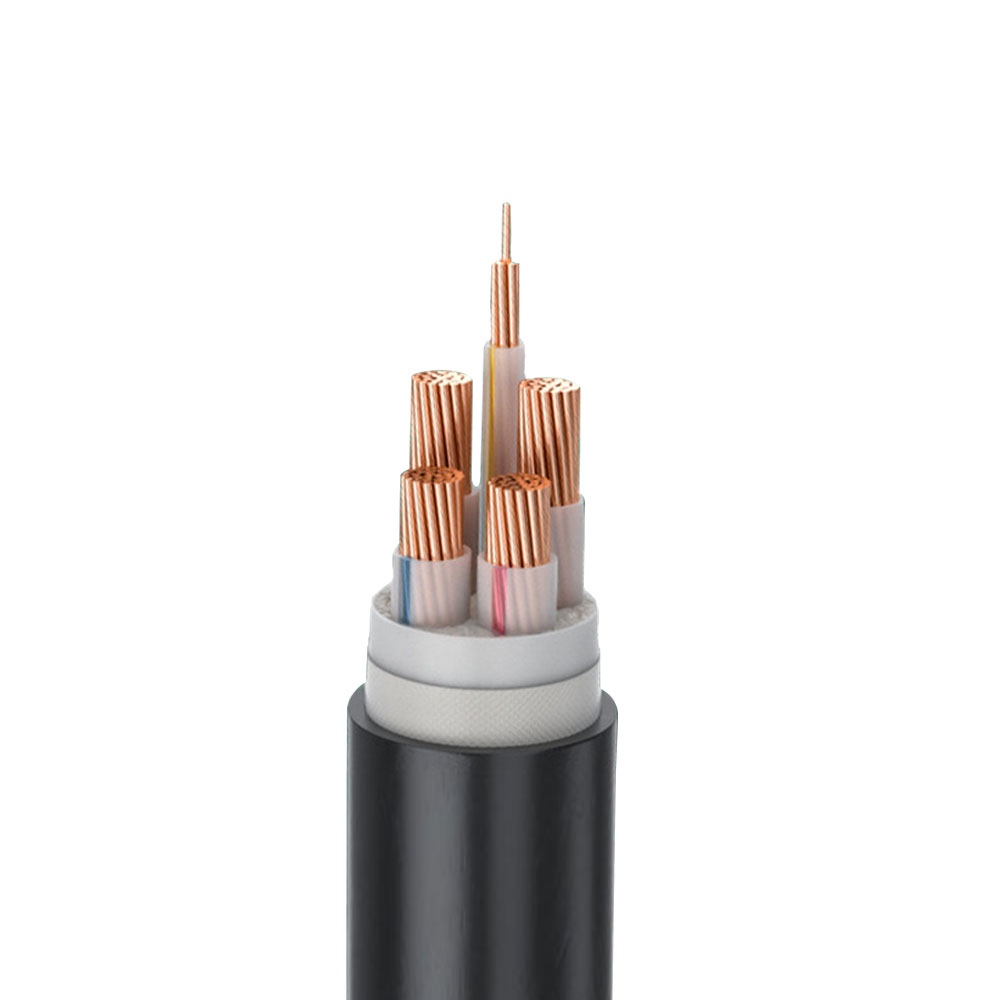

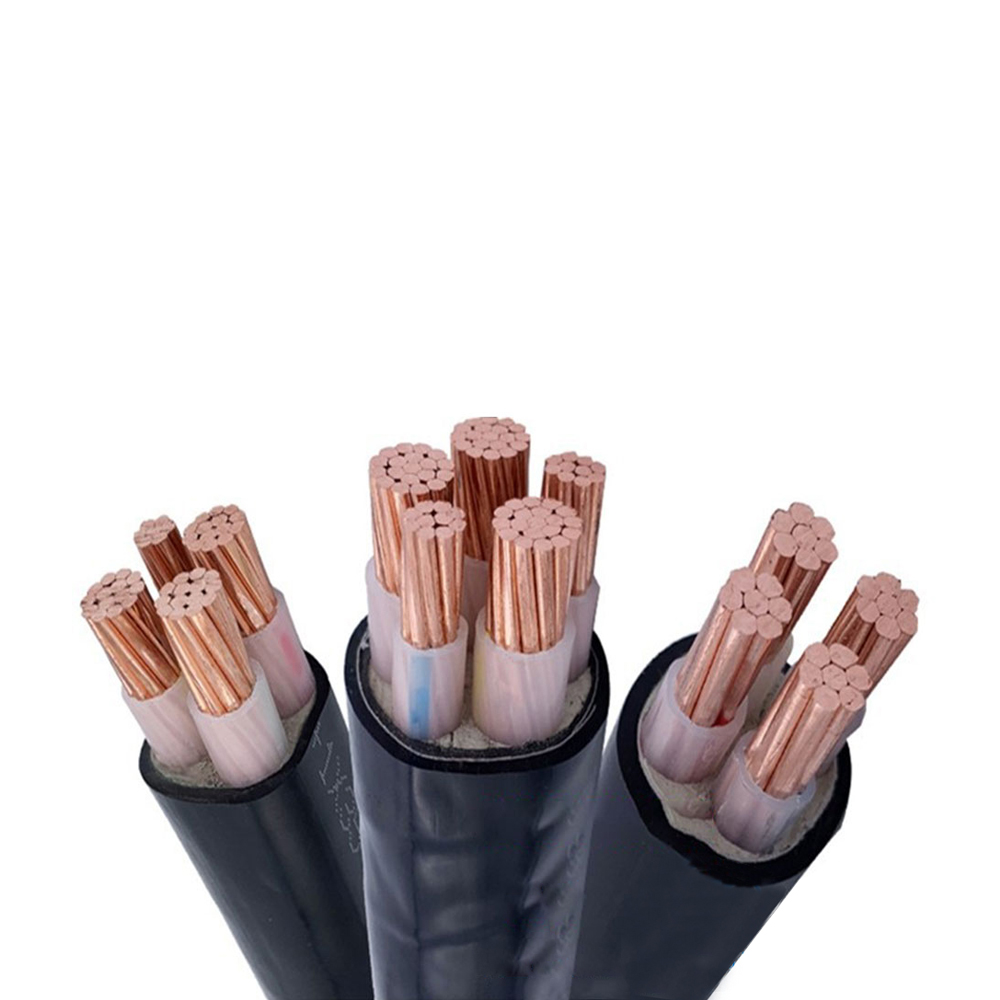

Oklopni tip: poboljšan armiranjem čeličnom trakom ili žicom (npr. VV22, VV32), koristi se za izravno ukopavanje, instalaciju vodova ili aplikacije koje zahtijevaju poboljšanu mehaničku zaštitu.
Tip otporan na vatru/otporan na vatru: koristi posebne PVC smjese otporne na vatru kako bi zadovoljio propise o sigurnosti zgrada.

Glavna područja primjene:
Građevinski projekti: glavni i granski sustavi distribucije električne energije u stambenim, uredskim i poslovnim zgradama, za unutarnju/vanjsku izloženu ili instalaciju putem cijevi.
Industrijska distribucija električne energije: Distribucija električne energije i priključci opreme u tvorničkim radionicama i proizvodnim linijama, posebno pogodni za uobičajena industrijska okruženja s uljem, mašću ili vlagom.
Infrastruktura: Opskrba električnom energijom za fiksne instalacije kao što su urbana ulična rasvjeta, komunalni inženjering i poljoprivredno navodnjavanje.
Privremeno napajanje: Privremeni vodovi za gradilišta i mjesta događaja cijenjeni su zbog svoje izdržljivosti i isplativosti.

III. Ključne kontrole proizvodnog procesa
PVC formulacija i peletiranje: ovo je temelj učinka. PVC smola se miješa s plastifikatorima, stabilizatorima, usporivačima plamena, punilima itd., u strogim omjerima, zatim se plastificira i peletizira kako bi se proizveli spojevi kabela koji zadovoljavaju specifične standarde (npr. otpornost na izolaciju, temperaturna vrijednost, otpornost na plamen).
Sabijanje i predgrijavanje vodiča: Vodiči se sabijaju i uvijaju kako bi se smanjio promjer, zatim se prethodno zagrijavaju prije ekstruzije izolacije kako bi se uklonila vlaga i poboljšalo prianjanje između PVC-a i vodiča.
Troslojna koekstruzija (srednji napon): Za srednjenaponske kabele, zaštita vodiča, PVC izolacija i izolacijski zaštitni slojevi istiskuju se istovremeno kako bi se osigurala glatka sučelja i ravnomjerna distribucija električnog polja.
Kontrola koncentričnosti: Visokoprecizne matrice za ekstruziju i mrežni mjerači promjera koriste se za strogu kontrolu ujednačenosti debljine slojeva izolacije i obloge, pri čemu je ekscentricitet ključna metrika kvalitete.
Hlađenje i ispitivanje iskrom: ekstrudirani kabeli odmah ulaze u vodenu kupelj za hlađenje radi postepenog hlađenja za stabilizaciju strukture. Zatim se moraju podvrgnuti 100% visokonaponskom ispitivanju iskre ili online detekciji djelomičnog pražnjenja kako bi se osiguralo da nema nedostataka u izolaciji.
Kabliranje i oklop: višežilni kabeli upleteni su u cjelovit kabel. Za oklopne kabele, čelična traka ili žice se spiralno nanose u određenim razmacima nakon ekstruzije unutarnjeg plašta, nakon čega slijedi ekstruzija vanjskog plašta.

IV. Detaljne osnovne prednosti
Značajna prednost isplativosti: Niski troškovi sirovina, zreli proizvodni procesi i potpuni opskrbni lanac daju mu neusporedivu cjenovnu prednost dok ispunjavaju osnovne zahtjeve performansi, što ga čini preferiranim izborom za projekte osjetljive na proračun.
Pouzdana mehanička i izdržljivost: PVC omotač pruža dobru otpornost na habanje, udarce i trganje, čineći kabel robusnim i izdržljivim tijekom rutinske instalacije i upotrebe.
Praktična instalacija i polaganje: Nudi određeni stupanj fleksibilnosti, olakšavajući povlačenje i savijanje u kabelskim policama i cjevovodima. Metode ugradnje poznate su tehničarima.
Široka prilagodljivost okolišu: Standardne PVC formulacije već su otporne na većinu okolišnih čimbenika, kao što su vlaga, blaga kemijska korozija i UV zračenje (za formulacije na otvorenom), nudeći široku primjenjivost.

Sažetak
Energetski kabeli s PVC izolacijom i plaštom okosnica su i "radni konj" prijenosa i distribucije električne energije. Njihova temeljna vrijednost leži u pružanju zrelog, pouzdanog i isplativog rješenja za veliku većinu konvencionalnih potreba za spajanjem na napajanje u uobičajenim okruženjima. Iako imaju ograničenja u aspektima visokih performansi (npr. otpornost na visoke temperature, nisko dimljenje bez halogena), unutar svog opsežnog opsega primjene, ostaju najbolje cjelokupno rješenje u smislu ekonomičnosti, praktičnosti i dostupnosti. Za standardne zgrade, obične industrijske projekte i aplikacije sa strogom kontrolom troškova, oni su često zadani i ispravni izbor.
