Tolerancija karakteristične impedancije i zašto ona izravno utječe na pouzdanost mreže sabirnice

Svaki protokol industrijske sabirnice polja koji koristi diferencijalno uravnoteženu prijenosnu liniju — PROFIBUS DP, DeviceNet, CANopen, sustavi temeljeni na RS-485 — specificira nazivnu karakterističnu impedanciju za svoj kabel, najčešće 120 Ω. Ova vrijednost nije proizvoljna konvencija: ona odgovara završnim otpornicima postavljenim na svakom kraju segmenta sabirnice, a kombinacija usklađene impedancije kabela i otpora završetka je ono što potiskuje refleksije signala koje bi inače oštetile okvire podataka. Kada stvarna karakteristična impedancija kabela odstupi od specificirane vrijednosti, završni otpornici više ne tvore savršeno podudaranje impedancije, a djelomične refleksije putuju natrag duž sabirnice, dodajući šum prijelazima signala i povećavajući stope pogrešaka u bitovima — osobito pri visokim brzinama prijenosa podataka i blizu maksimalnih duljina segmenata koje dopušta protokol.

Karakteristična impedancija određena je geometrijom upredene parice kabela: konkretno, omjerom promjera vodiča i vanjskog promjera izolacije i dielektričnom konstantom izolacijskog materijala. Za cilj od 120 Ω, ti se parametri moraju strogo kontrolirati tijekom proizvodnje. Izolacijski zid koji je 5% tanji od nominalnog smanjuje impedanciju za približno 3-4 Ω — odstupanje koje se čini malim, ali može uzrokovati mjerljive koeficijente refleksije na segmentima koji rade blizu svojih granica nazivne duljine. Pjenaste ili ćelijske dielektrične izolacijske smjese, koje snižavaju efektivnu dielektričnu konstantu u usporedbi s čvrstom izolacijom, koriste se u premium kabelima sabirnice za postizanje ciljne impedancije s tanjom izolacijskom stijenkom, smanjujući ukupni promjer kabela uz održavanje električne preciznosti. Kabeli koji zadovoljavaju nominalnu impedanciju od 120 Ω, ali su proizvedeni sa širim tolerancijama (±15 Ω u odnosu na ±5 Ω koje se mogu postići kontroliranom proizvodnjom) pokazivati ​​će varijacije impedancije od točke do točke duž svoje duljine koje se ne mogu ispraviti završnim otpornicima i pojavljuju se kao raspodijeljeni izvori refleksije u segmentu sabirnice.

Tolerancija impedancije rijetko je vidljiva u standardnim izvješćima o ispitivanju kabela, koja obično mjere samo istosmjerni otpor, otpor izolacije i kapacitet — niti jedno od njih izravno ne otkriva karakteristični profil impedancije duž duljine kabela. Testiranje reflektometrije u vremenskoj domeni (TDR), koje šalje brzorastući impuls niz kabel i mjeri refleksiju kao funkciju udaljenosti, prikladan je alat za procjenu konzistentnosti impedancije duž kabela sabirnice. Specificiranje TDR testiranja kao dijela kriterija prihvatljivosti kabela — i traženje TDR traga kao proizvodne isporuke — daje značajno jamstvo kvalitete impedancije koju samo mjerenje otpora i kapacitivnosti ne može dati. Anhui Zhishang Cable Technology Co., Ltd. primjenjuje kontroliranu geometriju izolacije i dosljednu duljinu polaganja u proizvodnji kabela sabirnice, ciljajući na ujednačenost impedancije koja podržava pouzdan rad sabirnice na punim nazivnim duljinama segmenata.

Zahtjevi za kabele specifični za protokol koji se obično zanemaruju tijekom nabave

Različiti protokoli industrijske sabirnice postavljaju vrlo specifične zahtjeve na konstrukciju kabela koji nadilaze generički deskriptor "oklopljena upletena parica". Kupnja nekvalificiranog kabela koji zadovoljava samo osnovne električne parametre — ispravnu impedanciju, odgovarajuću zaštitu — dok mu nedostaju građevinski zahtjevi specifični za protokol, stvara sustave koji rade u idealnim uvjetima, ali degradiraju ili otkazuju pod opterećenjem signala i okolišnim stresom stvarnih instalacija. Svaka od sljedećih obitelji protokola ima obvezujuće zahtjeve za kabel koji zahtijevaju individualnu pozornost tijekom specifikacije.

PROFIBUS DP kabel tipa A navodi ne samo nazivnu impedanciju od 135–165 Ω i maksimalnu kapacitivnost od 30 pF/m, već i minimalni otpor petlje od 110 Ω/km — nižu granicu otpora koja se može činiti kontraintuitivnom. Ova donja granica postoji kako bi se spriječilo da pretjerano debeli vodiči stvore prijenosnu liniju s preniskom karakteristikom prigušenja, što bi produžilo vrijeme odbijanja refleksije i pogoršalo integritet signala pri visokim brzinama prijenosa. PROFIBUS standard također specificira pokrivenost oklopa od bakrene pletenice od najmanje 85%, jer oklop služi kao referentno uzemljenje signala za RS-485 fizički sloj, a nedovoljna pokrivenost podiže impedanciju oklopa na frekvencijama signala, smanjujući odbacivanje zajedničkog načina rada.

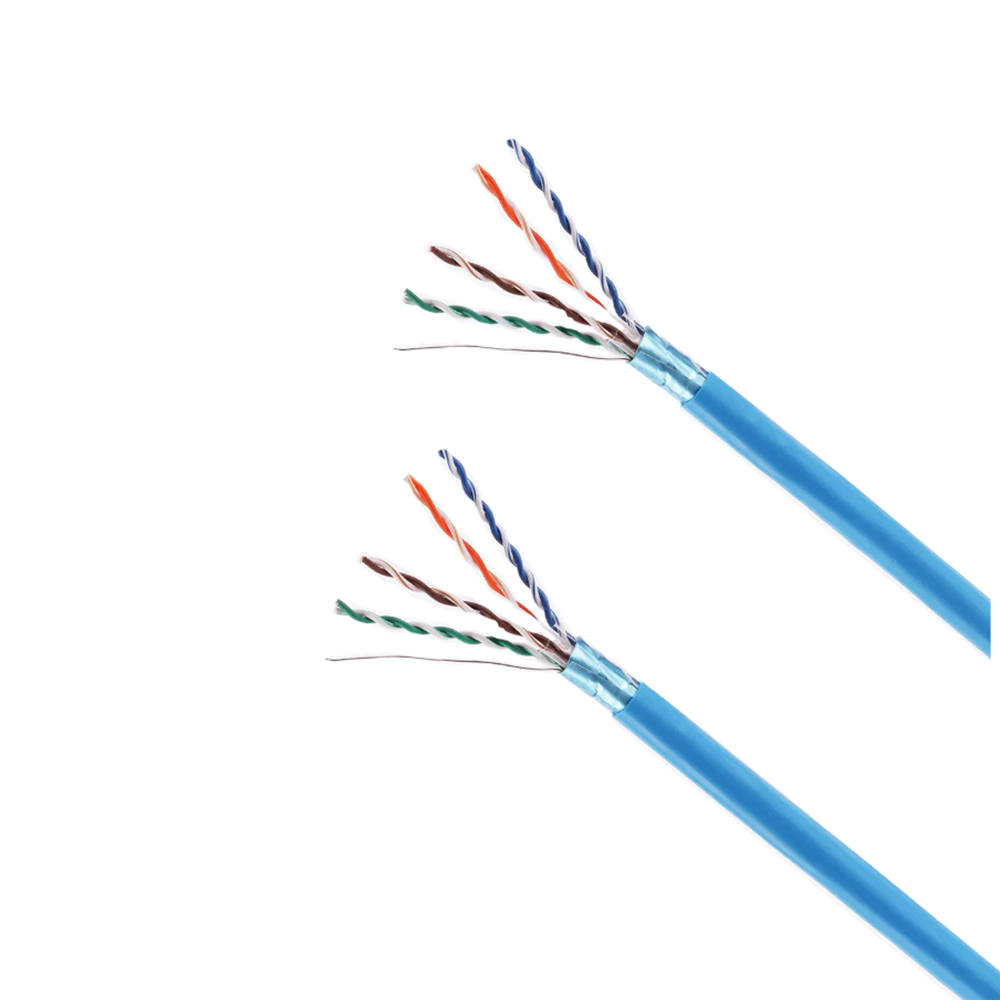

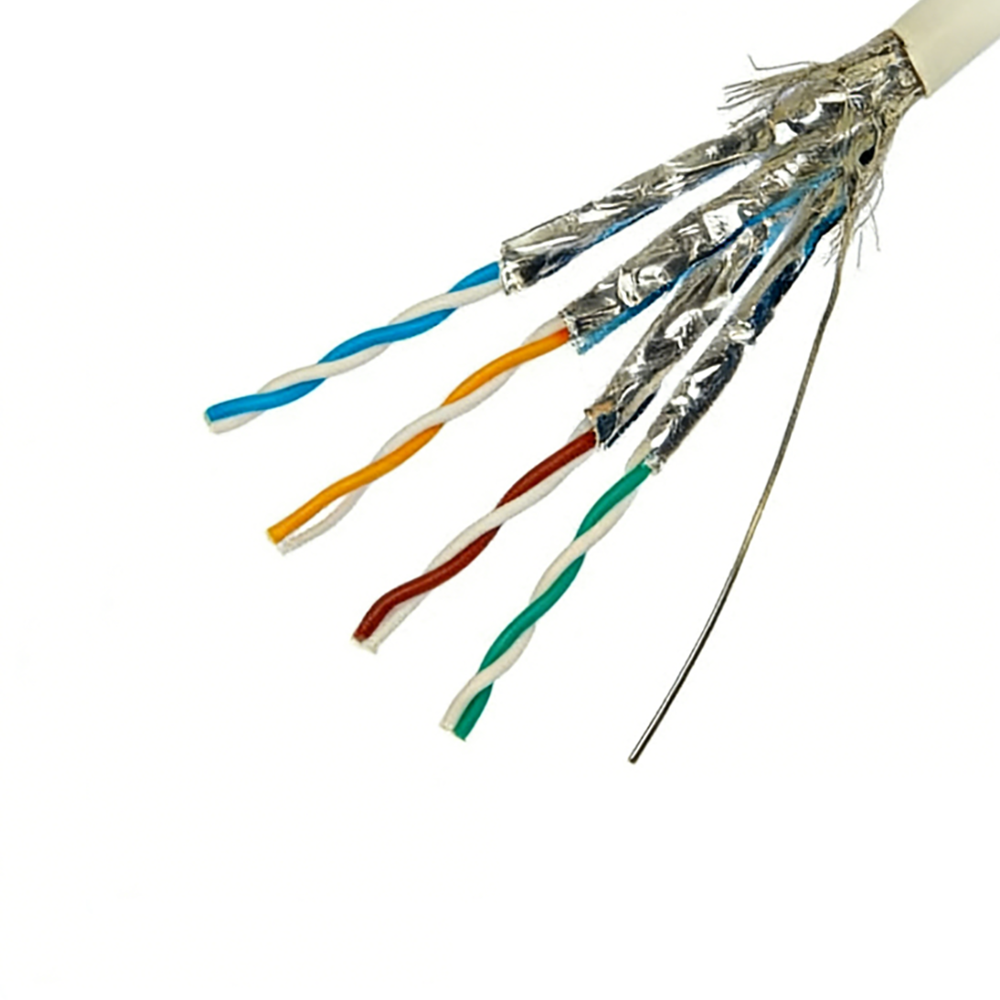

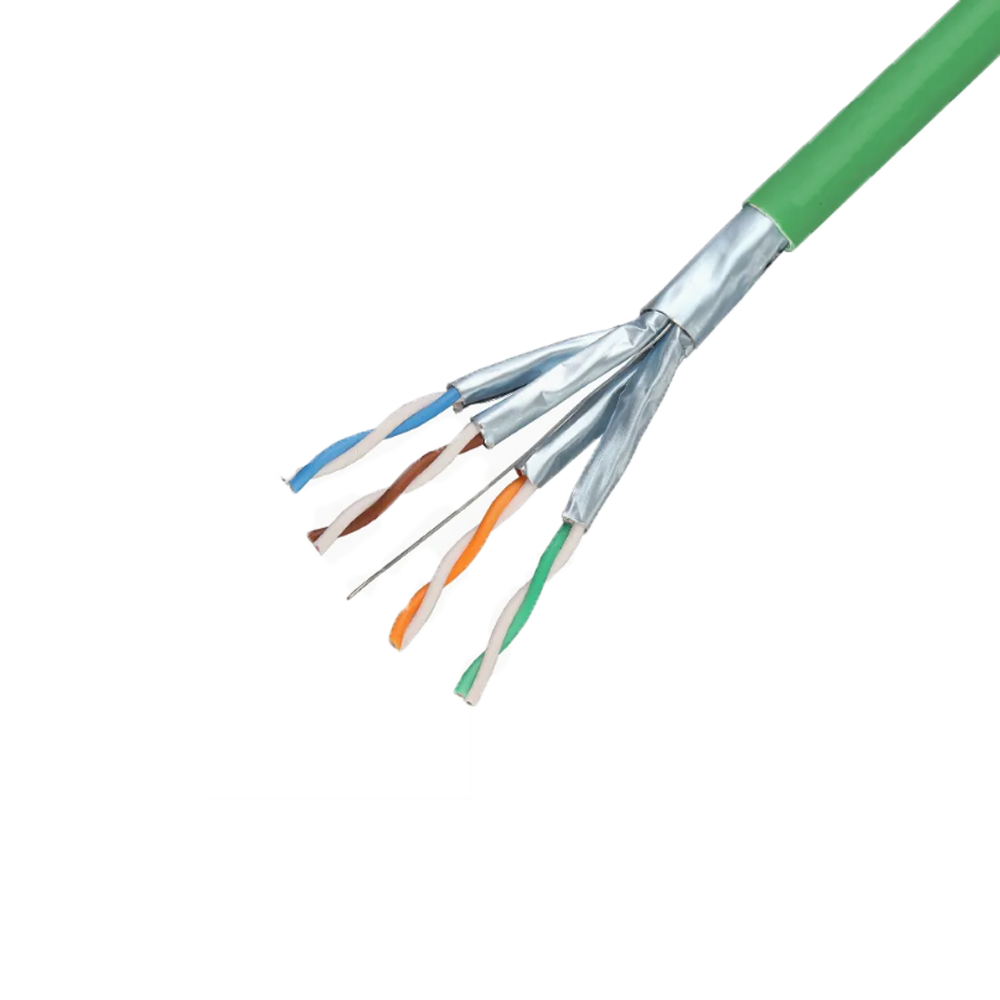

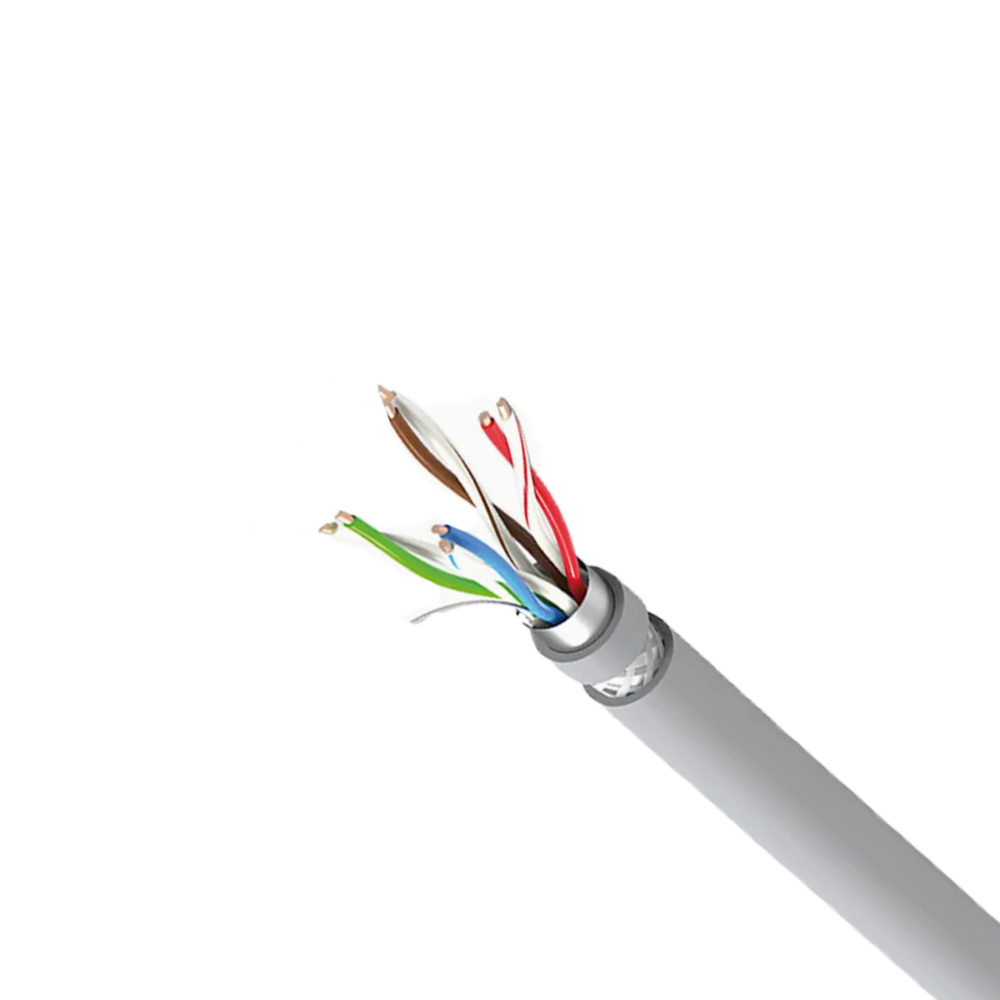

EtherCAT, PROFINET i industrijski Ethernet protokoli koji rade na 100 Mbit/s ili 1 Gbit/s zahtijevaju kabele koji zadovoljavaju električne performanse kategorije 5e ili kategorije 6 prema IEC 11801, ali s dodatnim mehaničkim kvalifikacijama koje Ethernet kabel uredske kvalitete ne nosi. Industrijski Ethernet kabel obično mora biti u skladu s IEC 61156-6 (za fiksnu instalaciju) ili IEC 61156-7 (za drag-chain i kontinuirano savijanje), koji određuju minimalne radijuse savijanja, otpornost na vlačno opterećenje i otpornost na industrijske kemikalije - tekućine za rezanje, hidraulično ulje, sredstva za čišćenje - prisutne u proizvodnim okruženjima. Korištenje standardnog uredskog kabela Cat5e u industrijskoj Ethernet aplikaciji zadovoljava električne specifikacije prvog dana, ali se brzo degradira pod mehaničkim i kemijskim izlaganjem koje je rutina u tvorničkim okruženjima.

Kako kapacitet kabela sabirnice po metru ograničava maksimalnu duljinu segmenta i broj čvorova

Maksimalna duljina segmenta i maksimalan broj čvorova dopuštenih na segmentu sabirnice polja nisu proizvoljni parametri protokola — oni su izvedeni iz opterećenja signala koje se akumulira kako se sabirnici dodaje više kapacitivnosti kabela i više ulaznih kapaciteta čvorova. Razumijevanje ovog odnosa omogućuje dizajnerima sustava donošenje informiranih odluka o odabiru kabela kada se standardne tablice duljine segmenata pokažu previše restriktivnima za određeni raspored postrojenja ili kada se gusti raspored čvorova na kratkom segmentu neočekivano približi granici opterećenja.

Za protokole sabirnice polja temeljene na RS-485, svaki čvor povezan na sabirnicu predstavlja opterećenje za linijski pokretač u obliku jediničnog opterećenja — izvorno definiranog kao ulazna impedancija od 12 kΩ, iako mnogi moderni primopredajnici predstavljaju djelomična jedinična opterećenja od 1/4 ili 1/8, dopuštajući više čvorova po segmentu. Kapacitivnost kabela djeluje kao raspodijeljeno opterećenje duž segmenta: pri 12 Mbit/s, PROFIBUS DP specificira maksimalnu kapacitivnost segmenta od 30 nF, što se prevodi u maksimalnu duljinu kabela od 100 metara kada se koristi kabel od 30 pF/m. Isti proračun od 30 nF na kabelu s kapacitetom od 50 pF/m ograničava segment na samo 60 metara. To znači da kupnja kabela s nižim specifikacijama koji štedi trošak po metru može izravno smanjiti mogući raspored sustava, potencijalno zahtijevajući dodatne repetitore ili segmente koji koštaju daleko više od uštede kabela.

Kapacitet kabela fizički je određen istim geometrijskim faktorima koji kontroliraju karakterističnu impedanciju — promjer vodiča, debljina izolacijske stijenke i dielektrična konstanta. Kabel optimiziran za niski kapacitet obično koristi debelu izolaciju s pjenom niske dielektrične konstante ili ćelijskom smjesom, koja istovremeno postiže visoke karakteristične vrijednosti impedancije (135–165 Ω) koje specificira PROFIBUS. Ova dva svojstva — niska kapacitivnost i visoka impedancija — geometrijski su dosljedna i postižu se istim dizajnerskim odlukama, zbog čega visokokvalitetni sabirnički kabeli mogu zadovoljiti oba zahtjeva istovremeno, dok proračunski kabeli koji zadovoljavaju impedanciju bez kontroliranja kapacitivnosti (ili obrnuto) stvaraju instalacijska ograničenja koja postaju očita tek kada se mreža pusti u rad u punoj veličini. Zhishang Cable proizvodi sabirničke kabele s oba parametra kontrolirana kao primarnim specifikacijama, pružajući dizajneru sustava prostor za punu duljinu segmenta koji protokol dopušta.

Konstrukcija kabela kontinuirane sabirnice sabirnice za robotske aplikacije i aplikacije s pokretnom osi

Industrijski bus kabel instalirani na rukama robota, kolaborativni roboti sa sedam osi, sustavi linearnog prijenosa i osi alatnih strojeva suočavaju se s mehaničkim zahtjevima koji se kategorički razlikuju od onih u ožičenju ploča za fiksne instalacije. Ruka robota koja dovršava 60 ciklusa u minuti tijekom rada u tri smjene akumulira približno 100 000 ciklusa savijanja po danu — dosežući 25 milijuna ciklusa u razdoblju od jedne godine. U ovim brojevima ciklusa, svaki element konstrukcije kabela koji nije posebno projektiran za dinamičko savijanje postaje potencijalno mjesto početka kvara: lomovi žice vodiča, lomovi oklopne pletenice, pucanje izolacije na mjestima savijanja i odvajanje omotača od donjih elemenata postaju realni načini kvara unutar očekivanog životnog vijeka kabela ako se koristi standardni kabel za fiksnu instalaciju.

Kontinuirano savitljiva konstrukcija kabela sabirnice rješava svaki način kvara kroz specifične izbore dizajna. Vodiči koriste najfiniju dostupnu klasu uvojaka (klasa 6 prema IEC 60228 ili ekvivalent), s pojedinačnim promjerima žice od samo 0,04–0,06 mm za vodiče malog poprečnog presjeka; fine žice raspoređuju naprezanje savijanja tako da nijedna pojedinačna žica nije zategnuta preko svoje granice elastičnosti tijekom ciklusa specificiranog minimalnog radijusa savijanja kabela. Uvijanje para primjenjuje se s optimiziranom duljinom polaganja koja nije ni prekratka (što bi uzrokovalo zatezanje vanjskih vodiča pri savijanju i lomu) niti preduga (što bi uzrokovalo iskrivljenje geometrije para pri savijanju, mijenjajući impedanciju na točki savijanja). Cjelokupni štit, ako je pletenica, koristi fino žičano pletenje s kutom tkanja i pokrivenošću posebno izračunatim za održavanje kontinuiteta i postotka pokrivenosti kroz brojanje ciklusa savijanja - štit dizajniran za statičku instalaciju će razviti otvorene krugove u pojedinačnim žicama pletenice unutar djelića životnog vijeka savitljivosti potrebnog za aplikacije robota.

Odabir materijala omotača u kabelima sabirnice s kontinuiranim savijanjem nije samo stvar odabira fleksibilnog spoja — omotač također mora održavati cilindrični poprečni presjek kabela ponovljenim savijanjem bez ovalizacije, što bi promijenilo dielektričnu geometriju i pomaknulo karakterističnu impedanciju kabela od njegove nominalne vrijednosti. PUR (poliuretanski) omotači preferirani su izbor za većinu aplikacija kontinuirano savitljivih sabirničkih kabela: PUR kombinira visoku otpornost na habanje s dosljednim elastičnim oporavkom nakon deformacije, što znači da se kabel vraća na svoj izvorni poprečni presjek nakon svakog ciklusa savijanja umjesto da se progresivno deformira prema ovalnom profilu. Otpornost PUR-a na hidraulička ulja, tekućine za rezanje i industrijska sredstva za čišćenje koja su univerzalno prisutna u okruženjima alatnih strojeva dodatna je prednost u odnosu na TPE omotače, koji nude usporedivu fleksibilnost, ali nižu kemijsku otpornost na aromatske i alifatske ugljikovodike koji se obično nalaze u mazivima za strojeve.

Konstrukcijski elementi koji razlikuju Continuous-Flex od kabela sabirnice fiksne instalacije

• Klasa namotavanja vodiča: Upredanje fine žice klase 6 (IEC 60228) u odnosu na klasu 2 ili klasu 5; finije niti raspoređuju naprezanje na savijanje i produljuju vijek trajanja za jedan red veličine ili više pri nazivnom dinamičkom radijusu savijanja kabela.
• Optimizirana duljina ležanja para: Kontrolirano kako bi se spriječio pomak impedancije pri savijanju; prekratak uzrokuje pretjerano zatezanje vodiča na unutarnjem radijusu savijanja, predug dopušta izobličenje geometrije para.
• Štit od pletenice od fine žice: Istkana od žica promjera ispod 0,10 mm pod izračunatim kutom pletenice koji održava postotak pokrivenosti kroz nazivni broj ciklusa savijanja bez pojedinačnog loma žice.
• PUR vanjska jakna: Omogućuje oporavak elastičnog presjeka nakon savijanja, sprječavajući progresivnu ovalizaciju koja bi pomaknula karakterističnu impedanciju; također otporan na ulja i industrijske kemikalije.
• Neljepljivo odvajanje elemenata: Ispune i veziva između kabelskih elemenata moraju omogućiti relativno kretanje tijekom savijanja; spojene konstrukcije koje sprječavaju klizanje između elemenata stvaraju posmično naprezanje koje lomi unutarnje elemente na točki savijanja.
