Kategorije otpornosti na plamen i što te klasifikacije zapravo znače u praksi

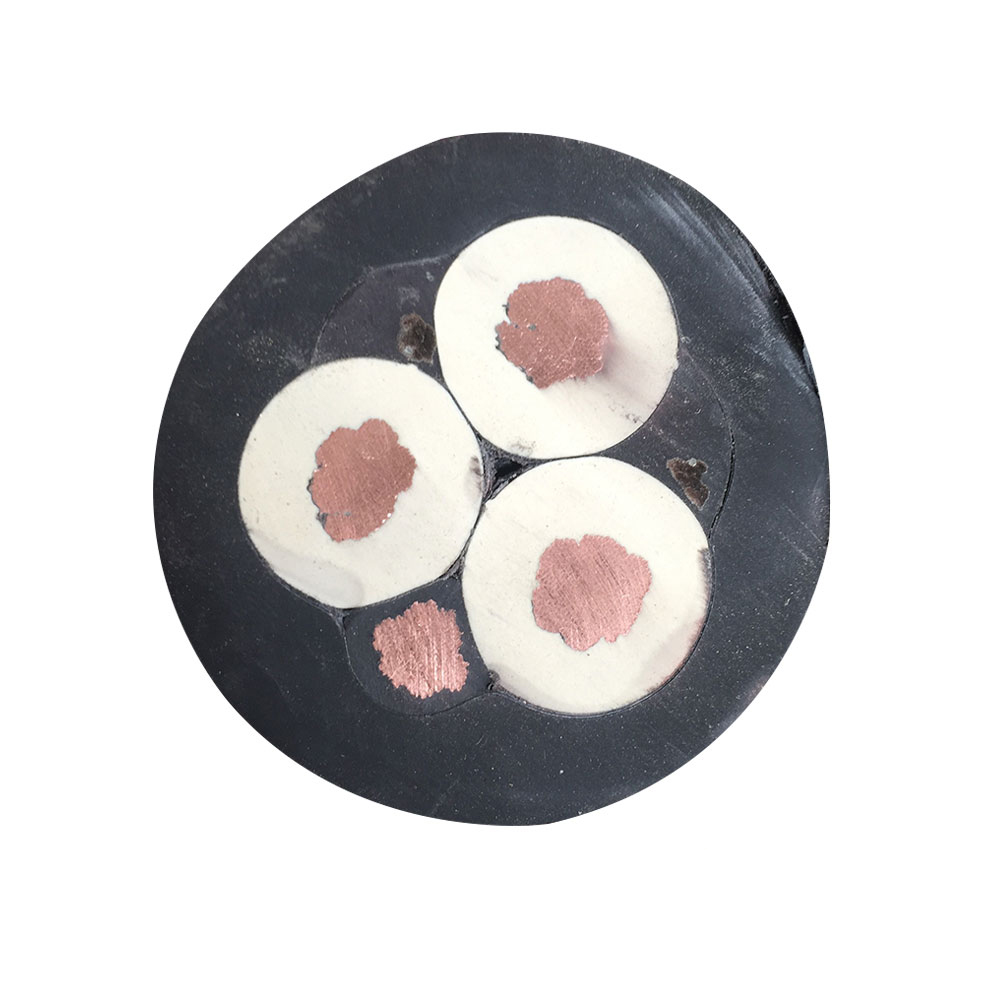

Kontrolni kabel otporan na plamen nisu samo jedna kategorija proizvoda — oni obuhvaćaju višeslojni sustav klasifikacije definiran IEC 60332 i njegovim kineskim ekvivalentom GB/T 18380, pri čemu svaki sloj odražava značajno različitu razinu učinka obuzdavanja požara. Najčešće navedene razine su IEC 60332-1 (ispitivanje okomitog plamena jednog kabela), IEC 60332-3 (ispitivanje okomitog širenja plamena kabela u snopu) i zahtjevnije kategorije IEC 60332-3-22 do 60332-3-25, koje se razlikuju u ukupnom volumenu kabelskog materijala koji je spaljen tijekom ispitivanja. Razumijevanje ovih razlika je važno jer kabel koji prođe test jednog kabela još uvijek može dopustiti širenje požara kada je postavljen u guste kabelske police uz desetke drugih kabela - upravo stanje koje se nalazi u industrijskim kontrolnim sobama, zgradama s rasklopnim uređajima i trasama kabela procesnih postrojenja.
IEC 60332-3 test snopa simulira stvarnu gustoću instalacije spaljivanjem okomitih ljestvi kabela od 3,5 metara s definiranim ukupnim nemetalnim volumenom po metru nosača. Kategorija A (najstroža) dopušta volumen nemetalnog kabela do 7 litara po metru nosača, dok Kategorija C dopušta do 1,5 litara po metru — što je niži dopušteni volumen, to je lakše proći, jer ima manje zapaljivog materijala koji održava plamen. Određivanje kabela kategorije C za gusto naseljene kabelske police gdje stvarna gustoća instalacije odgovara uvjetima kategorije A uobičajena je i opasna pogrešna procjena. Inženjeri koji odabiru vatrootporne upravljačke kabele za instalacije u nosače moraju izračunati stvarni nemetalni volumen po metru predviđenog kabelskog punjenja i uskladiti ga s odgovarajućom kategorijom ispitivanja, a ne jednostavno navesti "otporan na plamen" kao generički zahtjev.
Osim širenja plamena, varijante LSZH (Low Smoke Zero Halogen) i LSHF (Low Smoke Zero Halogen) uvode dodatne dimenzije performansi koje su sve potrebnije u zatvorenim objektima. Standardni kabeli otporni na plamen izolirani PVC-om ispuštaju plin klorovodik i gusti crni dim kada gore — HCl je korozivan za elektroničku opremu i otrovan za osoblje, a gusti dim ometa evakuaciju. LSZH formulacije uklanjaju usporivače gorenja na bazi halogena u korist sustava na bazi minerala (obično aluminijev trihidrat ili magnezijev hidroksid), koji pri izgaranju oslobađaju vodenu paru, a ne kisele plinove. Zhishang Cable proizvodi i varijante na bazi PVC-a i LSZH upravljački kabel otporan na plamen s, s odabirom materijala prilagođenim specifičnim ekološkim i regulatornim zahtjevima svakog projekta.
Kako aditivi za usporavanje plamena utječu na električna i mehanička svojstva kabela
Postizanje otpornosti na plamen u spojevima za izolaciju i plašt kabela nije kemijski neutralno — aditivi koji suzbijaju izgaranje međusobno djeluju s polimernom matricom na načine koji utječu na dielektrična svojstva, fleksibilnost i dugotrajno starenje. Ovaj kompromis je posebno značajan u primjenama upravljačkih kabela, gdje su izolacijski otpor, kapacitet između vodiča i cjelovitost signala u višejezgrenim konfiguracijama funkcionalni zahtjevi koji se ne mogu ugroziti samo u potrazi za vatrootpornim performansama.
U halogeniranim spojevima koji usporavaju plamen (na bazi PVC-a), antimonov trioksid se obično koristi kao sinergist koji usporava plamen uz klor koji je već prisutan u PVC-u. Iako je učinkovit u suzbijanju paljenja, visoko opterećenje antimon trioksidom povećava permitivnost izolacije i smanjuje volumni otpor, što može povećati kapacitivnu spregu između susjednih vodiča u višežilnim kontrolnim kabelima. Za upravljačke krugove koji prenose analogne signale niske razine ili serijsku komunikaciju velike brzine, ovaj povišeni kapacitet po jedinici duljine povećava slabljenje signala i ograničava korisnu duljinu kabela. Određivanje debljine izolacijske stijenke i formulacije spoja imajući na umu stvarnu frekvenciju signala — ne samo klasu plamena — neophodno je kako bi se izbjegao ovaj ishod.
LSZH spojevi koji se temelje na sustavima mineralnih punila predstavljaju drugačiji niz kompromisa. Aluminijev trihidrat (ATH) mora se puniti u vrlo visokim koncentracijama (obično 50-65% težine polimernog spoja) kako bi se postigla značajna otpornost na plamen kroz njegovu endotermnu razgradnju. Na ovim razinama opterećenja, spoj postaje krući i lomljiviji od neispunjenih polimera, što smanjuje fleksibilnost i učinkovitost pri niskim temperaturama. Proizvođači to rješavaju pomoću elastomernih osnovnih polimera (EVA, EBA ili TPE) i površinski obrađenih čestica punila koje poboljšavaju disperziju i smanjuju gubitak krutosti. Rezultat je spoj koji može postići i IEC 60332-3 performanse plamena i IEC 60811 usklađenost hladnog savijanja - ali samo ako je formulacija dizajnirana posebno za ovu ravnotežu, a ne sastavljena od komponenti robe. Anhui Zhishang Cable Technology Co., Ltd. provjerava izvedbu spoja putem ispitivanja plamenom i mehaničkim ispitivanjem, umjesto da se oslanja samo na certifikate dobavljača materijala, osiguravajući da gotov kabel zadovoljava sve navedene parametre istovremeno.
| Vrsta spoja | Mehanizam za usporavanje plamena | Utjecaj na fleksibilnost | Emisija plinova pri izgaranju |
|---|---|---|---|
| FR-PVC | Halogeni plin prekida lanac izgaranja | Umjereno; ovisno o plastifikatoru | HCl, gusti crni dim |
| Ispunjen LSZH / ATH | Endotermna razgradnja, vodena para | Smanjeno; zahtijeva elastomernu bazu | Vodena para, malo dima, bez HCl |
| Ispunjen LSZH / MDH | Endotermna razgradnja, viši raspon temp | Slično ATH; bolje na visokoj temperaturi | Vodena para, malo dima, bez HCl |
| Na bazi fosfora (intumescentno) | Formira se sloj ugljeniziranog materijala, izolira površinu | dobro; potrebno manje punjenje punila | Nizak dim, bez halogena |
Konfiguracije zaštite u vatrootpornim kontrolnim kabelima i implikacije na EMI performanse
Upravljački kabeli u industrijskim okruženjima rade zajedno s pogonima promjenjive frekvencije, visokostrujnom sklopnom opremom i energetskim kabelima — svi oni stvaraju elektromagnetske smetnje koje mogu oštetiti upravljačke signale niske razine ako je zaštita neadekvatna. Kod vatrootpornih kontrolnih kabela, oklop mora biti dizajniran ne samo za električnu izvedbu, već i za kompatibilnost s vatrootpornom konstrukcijom oko sebe: odvodna žica oklopa, vezivne trake i svi metalni elementi međusobno djeluju na cjelokupno ponašanje kabela pri vatri i ne smiju stvarati toplinske mostove ili lokalizirane točke paljenja koje potkopavaju nazivnu izvedbu kabela u plamenu.

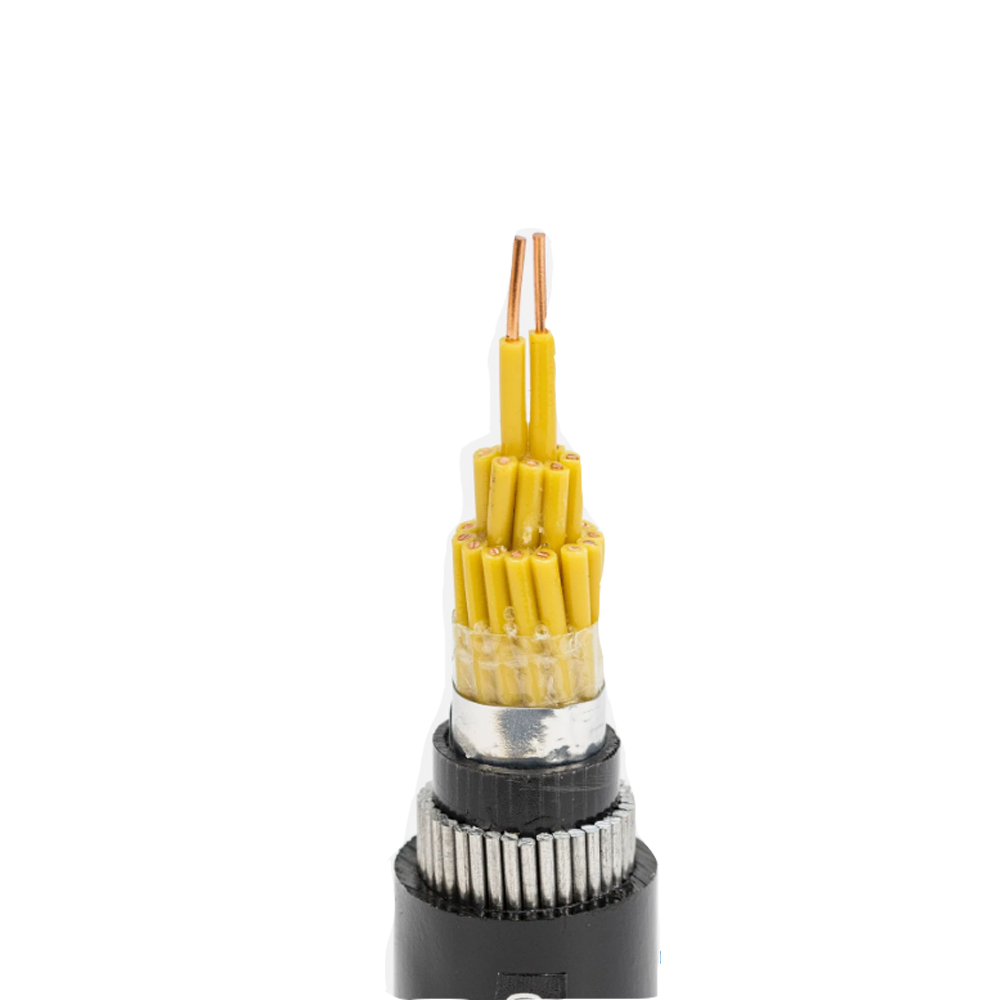

Dvije dominantne zaštitne konstrukcije u vatrootpornim kontrolnim kabelima su ukupni oklopi od aluminijske poliesterske (Al/PET) folije s odvodnom žicom i ukupni ili pojedinačni oklopi od pokositrene bakrene pletenice. Folijski štitovi pružaju gotovo 100% optičku pokrivenost i učinkoviti su protiv kapacitivno spregnutih visokofrekventnih smetnji, ali njihova mehanička krutost čini ih osjetljivima na kidanje na spoju preklapanja štita tijekom opetovanog savijanja ili povlačenja instalacije. Pleteni štitovi imaju manju optičku pokrivenost (obično 85-95%), ali nude daleko superiorniju mehaničku robusnost i niži otpor štita, što poboljšava učinkovitost protiv induktivno spregnutih niskofrekventnih smetnji. Za kabele instalirane u fiksnim rutama unutar razvodnih prostorija ili DCS ormara, općenito je odgovarajuća konstrukcija s folijom i odvodom; za kabele koji se provlače kroz cjevovod ili koji su izloženi pomicanju tijekom održavanja, poželjni su pleteni štitovi.
Višežilni upravljački kabeli koji se koriste za analogni prijenos signala (petlje 4–20 mA, krugovi termoparova, RTD priključci) često zahtijevaju individualnu zaštitu u paru uz opću zaštitu. Zaštita pojedinačnih parova sprječava preslušavanje među krugovima između parova signala unutar istog kabela — što je značajna briga kada signali visoke razine (kao što je digitalni I/O od 24 V) i analogni signali niske razine (izlazi termoparova milivoltnog raspona) dijele zajednički kabel. Odvodna žica za svaki pojedinačni oklop mora biti spojena na uzemljenje samo na jednom kraju kako bi se spriječile strujne petlje oklopa, koje bi ponovno uvele niskofrekventnu buku koju je oklop trebao blokirati. Ova disciplina uzemljenja jednako je važna kao i sam materijal oklopa i mora se jasno navesti u dokumentaciji o instalaciji kabela i završetku.
Uobičajene konfiguracije zaštite i tipične primjene
- Ukupna odvodna žica od Al/PET folije: Isplativa visokofrekventna EMI zaštita; prikladan za fiksne DCS/PLC signalne kabele; osjetljiv na oštećenje folije ako se više puta savija.

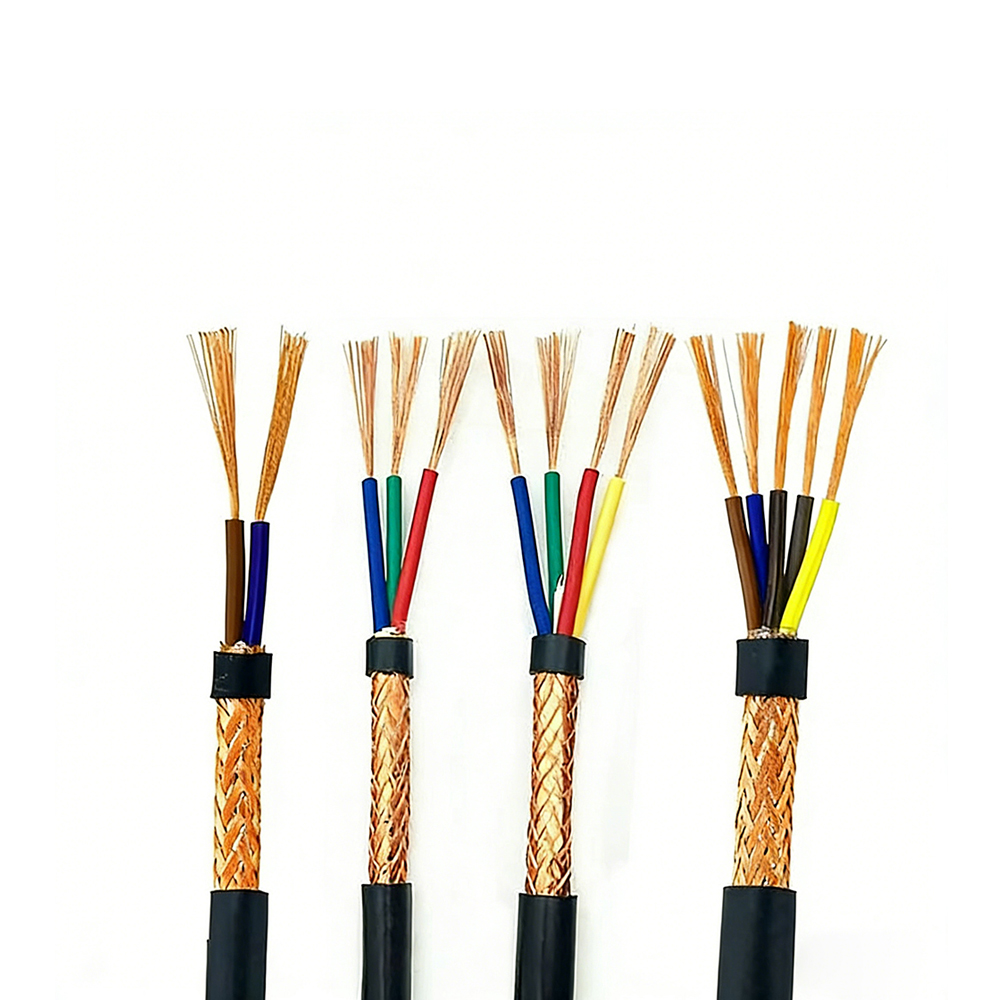

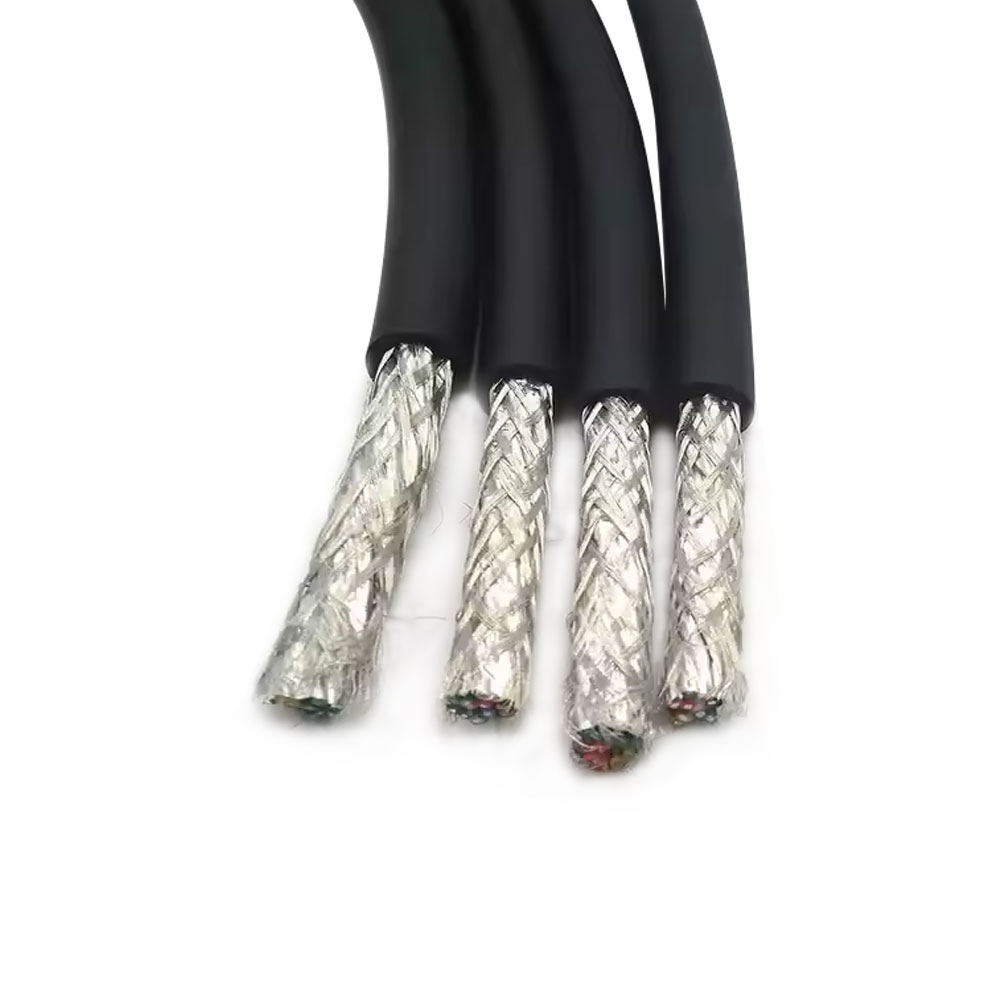

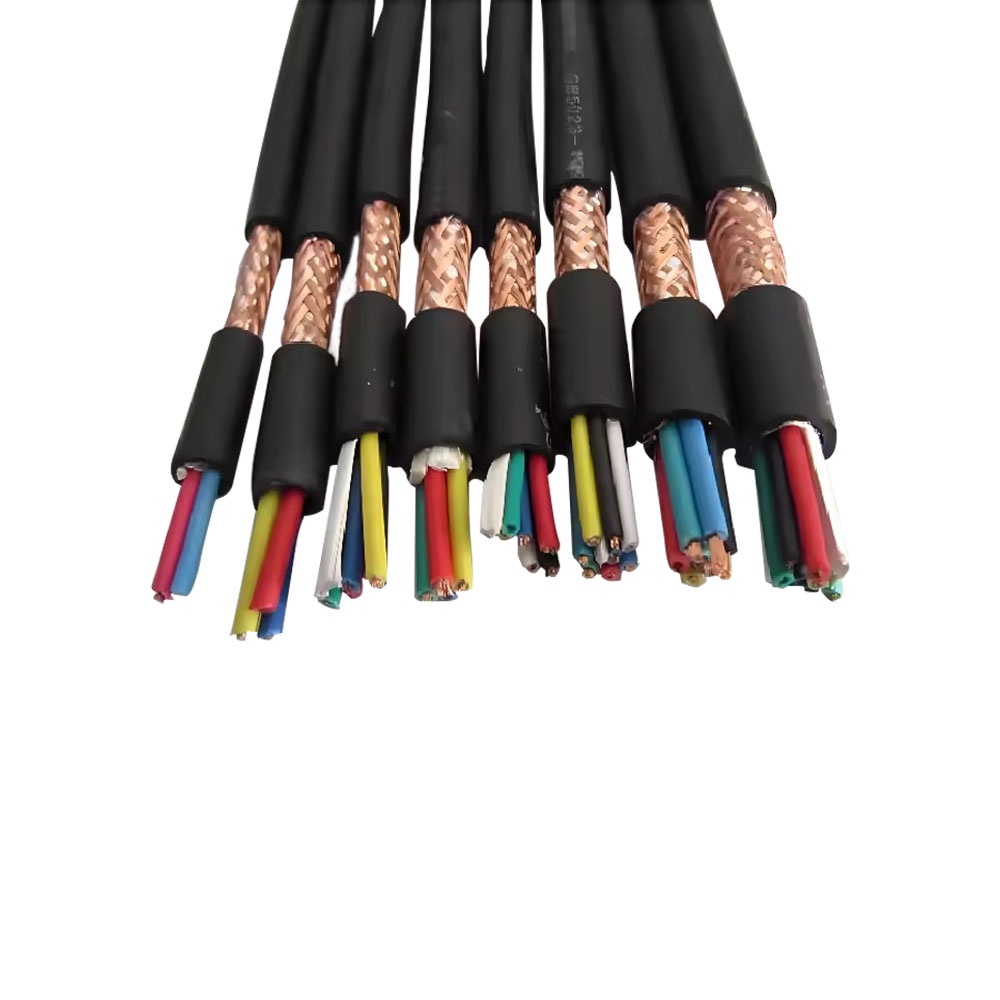

- Ukupna pletenica od pokositrenog bakra: Bolja mehanička izdržljivost i učinkovitost zaštite niskih frekvencija; poželjno za instalacije vodova ili okruženja sa značajnim izvorima smetnji od 50/60 Hz.

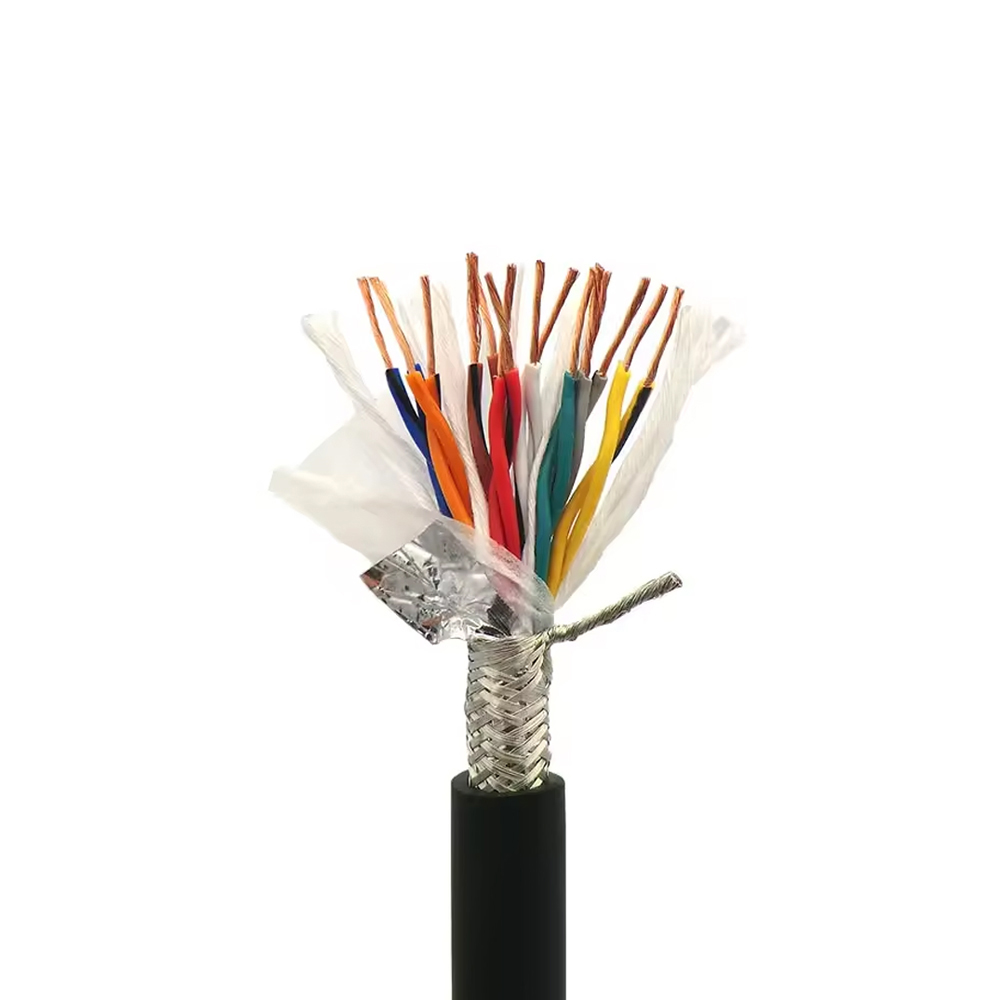

- Individualni par folija ukupne pletenice (dvostruki štit): Najveća izolacija između krugova; potrebno kada mješovite razine signala dijele kabel; koristi se u petljama preciznih analognih instrumenata.
- Nezaštićen (zaklonjen samo oklopom): Prikladno za digitalne upravljačke signale s inherentnom otpornošću na šum (npr. 24V DC prebacivanje); nije prikladno za analogne mjerne krugove.
Strategije brojanja jezgri i grupiranja za instalacije upravljačkog kabela s više krugova
Odluka o tome hoće li se provesti mnogo kabela s malim brojem jezgri ili manje kabela s velikim brojem jezgri za instalaciju upravljanja s više krugova ima posljedice za rizik od požara, pristup održavanju i dugoročnu fleksibilnost koja se proteže znatno iznad početnih troškova nabave kabela. Gusti snopovi pojedinačno obloženih malih kabela u nosaču povećavaju ukupnu nemetalnu zapreminu po metru, povećavajući efektivno opterećenje izgaranjem čak i kada svaki pojedinačni kabel ima ocjenu otpornosti na plamen. Konsolidacija strujnih krugova u manji broj višežilnih kabela smanjuje punjenje ladice i opterećenje izgaranjem, ali stvara jednu točku kvara gdje oštećenje jednog kabela može utjecati na više nepovezanih krugova istovremeno.
Praktičan pristup koji se koristi u procesnim industrijama i postrojenjima za proizvodnju električne energije je grupiranje strujnih krugova prema funkcionalnom sustavu, a ne prema zemljopisnoj blizini, s odvojenim kabelima za sigurnosno kritične krugove (isključivanje u nuždi, otkrivanje požara i plina) i operativne upravljačke krugove (kontrolne petlje procesa, pokretači motora, instrumentacija). Ova segregacija osigurava da jedan kvar kabela ne može istovremeno onemogućiti i funkciju upravljanja procesom i njegovu sigurnosnu podršku. Također pojednostavljuje pronalaženje grešaka i zamjenu kabela, budući da kvar u jednoj funkcionalnoj skupini ne zahtijeva ometanje ožičenja druge. Mnogi instalacijski standardi — uključujući IEC 60364 i inženjerske standarde specifične za objekte u petrokemijskom i energetskom sektoru — izričito nalažu ovu vrstu odvajanja krugova.
Planiranje rezervnih jezgri unutar višežilnih kontrolnih kabela još je jedan aspekt koji se često podcjenjuje u fazi specifikacije. Instalacija kabela s 10–20% rezervnih žila u vrijeme početne izgradnje košta vrlo malo u odnosu na ukupnu vrijednost projekta, ali dodavanje sklopova nakon izgradnje zahtijeva nova izvlačenja kabela koja su ometajuća, skupa i ponekad fizički nemoguća kroz zagušene postojeće rute. Rezervne jezgre treba rasporediti po grupama kabela, a ne koncentrirati u jednom kabelu, a njihove lokacije sustavno dokumentirati kako bi se mogle identificirati i aktivirati bez opsežnog traženja. Kao dio svoje mogućnosti podrške aplikacijama, Zhishang Cable radi s inženjerskim timovima na optimizaciji odabira broja jezgri na temelju predviđenih scenarija proširenja sustava, pomažući u izbjegavanju uobičajene situacije u kojoj kabelska infrastruktura postaje ograničavajuće ograničenje za izmjene postrojenja unutar samo nekoliko godina od puštanja u rad.
