Kako klasa napona određuje konstrukciju kabela za napajanje iznutra prema van

Klasifikacija napona je jedini najvažniji parametar dizajna za a strujni kabel , i pokreće konstruktivne odluke na svakom sloju — vodiču, izolaciji, oklopu i omotaču. Energetski kabeli općenito se dijele na niskonaponske (NN, do 1 kV), srednjenaponske (SN, 1 kV do 35 kV) i visokonaponske (VN, iznad 35 kV). Svaki korak prema gore u naponskoj klasi uvodi konstrukcijske zahtjeve koji nadilaze jednostavno povećanje debljine izolacijske stijenke.

Na niskonaponskoj razini, primarna funkcija izolacije je spriječiti kontakt s vodičima pod naponom i izdržati prisutne skromne gradijente električnog polja. PVC i XLPE izolacijski zidovi od 0,7–1,0 mm dovoljni su za kabele nazivnog napona 0,6/1 kV. Distribucija električnog polja pri ovom naponu relativno je ujednačena i nema zahtjeva za slojevima za ocjenjivanje polja. Kabeli srednjeg napona, međutim, rade pod intenzitetom električnog polja gdje koncentracija polja na nepravilnostima površine vodiča - rubovi niti, površinska oksidacija, mikroskopske izbočine - može inicirati djelomično pražnjenje koje s vremenom nagriza izolaciju. To je razlog zašto SN kabeli zahtijevaju ekran od vodiča: sloj poluvodičke smjese nanesene izravno preko vodiča koji izglađuje električno polje predstavljajući kontinuiranu, jednoliku površinu izjednačavanja potencijala na izolaciji. Odgovarajući izolacijski zaslon na vanjskoj površini izolacije obavlja istu funkciju na sučelju izolacija-štit.

Izolacijski ekran u SN kabelima mora biti spojen (ne može se skinuti) ili polu-vezan (ne može se skinuti), ovisno o načinu završetka. Zasloni koji se ne mogu skinuti zahtijevaju alate za rezanje i pažljivu tehniku ​​na krajevima kabela kako bi se izbjeglo urezivanje površine izolacije; zasloni koji se mogu skinuti omogućuju čisto odstranjivanje poluvodičkog sloja, ali uvode definirano sučelje kojim se mora upravljati kako bi se spriječio prodor vlage na granici između zaslona i izolacije. Pri naponima iznad 15 kV, metalni zaslon preko izolacijskog zaslona mora nositi punu kapacitivnu struju punjenja kabela, koja postaje značajna tijekom dugih kabelskih staza — faktor koji određuje poprečni presjek vodiča zaslona neovisno o zahtjevima za struju kvara.

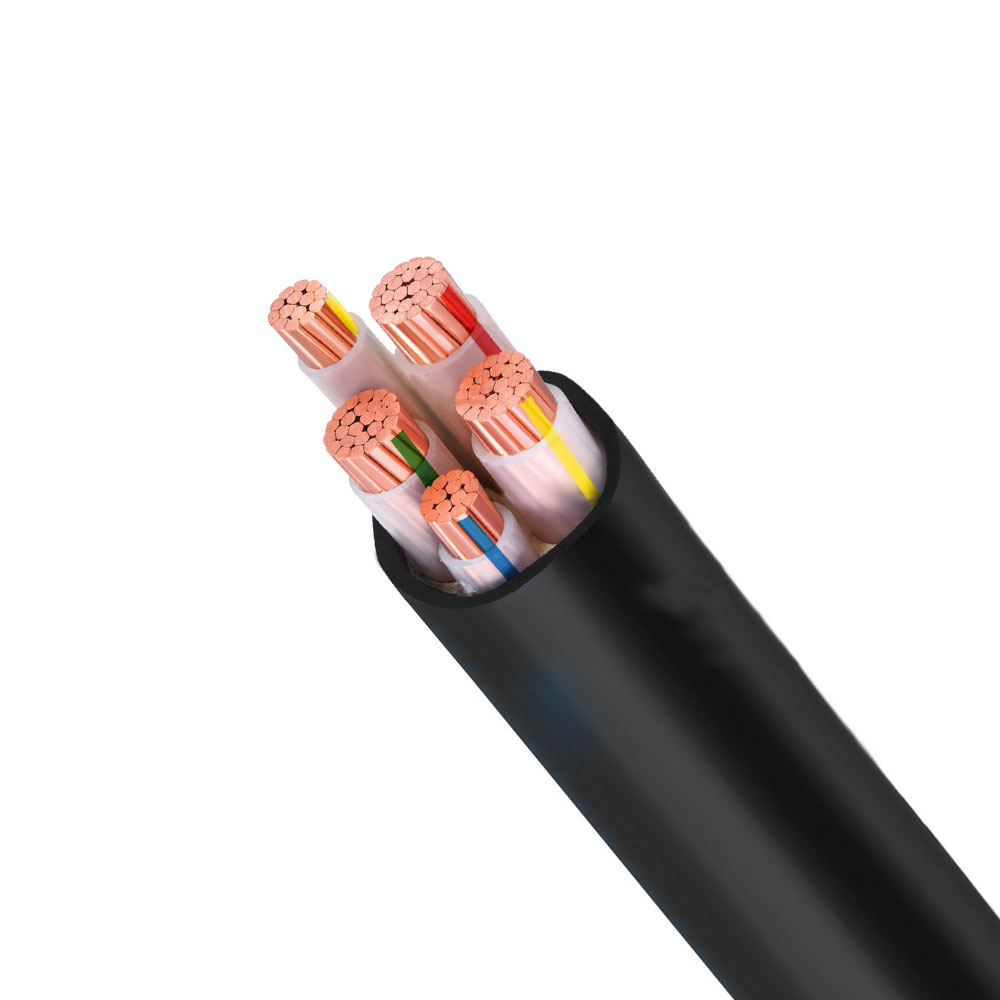

Usporedba XLPE i EPR izolacije u primjenama srednjenaponskih energetskih kabela

Za srednji napon strujni kabel s, izbor između umreženog polietilena (XLPE) i izolacije od etilen propilen gume (EPR) jedna je od najkonzekventnijih odluka o materijalu i često se donosi samo na temelju cijene — što dosljedno dovodi do neusklađenosti performansi u zahtjevnim okruženjima. Svaki materijal ima istinski drugačiji profil učinkovitosti koji se preslikava na specifične uvjete primjene.

Praktično najznačajnija razlika između ova dva materijala je otpornost na vodu. Vodena stabla su dendritički degradacijski kanali koji se šire kroz izolaciju na bazi polietilena u prisutnosti vlage i izmjeničnog električnog polja. Standardni XLPE je osjetljiv na stvaranje vode tijekom razdoblja rada od 10-20 godina u mokrim ili izravno ukopanim instalacijama. XLPE (TR-XLPE) spojevi koji usporavaju stablo s dodacima koji inhibiraju inicijaciju stabla dostupni su i naširoko se koriste u distribucijskim kabelima, ali povećavaju troškove i zahtijevaju od proizvođača da nabavi i kvalificira specifične formulacije spojeva. EPR, kao gumena smjesa s bitno drugačijom molekularnom strukturom i karakteristikama propusnosti vlage, inherentno je otporan na trošenje vodom bez dodatnih aditiva. Za kabele instalirane u izravnom ukopu, potopljene vodove ili podvodne aplikacije, otpornost na vlagu EPR-a čini ga tehnički ispravnim izborom bez obzira na visoku cijenu.

Niža dielektrična konstanta XLPE-a daje mu prednost u učinkovitosti prijenosa u odnosu na duge kablove pri srednjem i visokom naponu, jer je kapacitivna struja punjenja — koja teče čak i kada nije spojeno opterećenje — proporcionalna dielektričnoj konstanti. U kabelskim sustavima gdje struja punjenja predstavlja značajan dio toplinske struje kabela (obično kabeli dulji od 10-15 km na 33 kV), niži εr XLPE-a izravno se prevodi u upotrebljivu nosivost.

Odabir oklopa za energetske kabele: usporedba čelične žice, čelične trake i aluminijske žice

Mehanička zaštita putem oklopa je potrebna kad god energetski kabel mora izdržati naprezanja ugradnje — napetost povlačenja, kompresiju od zatrpavanja, udar strojeva za iskopavanje ili pritisak od kabela koji se oslanjaju na potporne strukture preko dugih raspona. Odabir vrste oklopa utječe ne samo na mehaničku izvedbu, već i na AC električno ponašanje kabela, težinu i otpornost na koroziju na načine koji se često zanemaruju u fazi specifikacije.

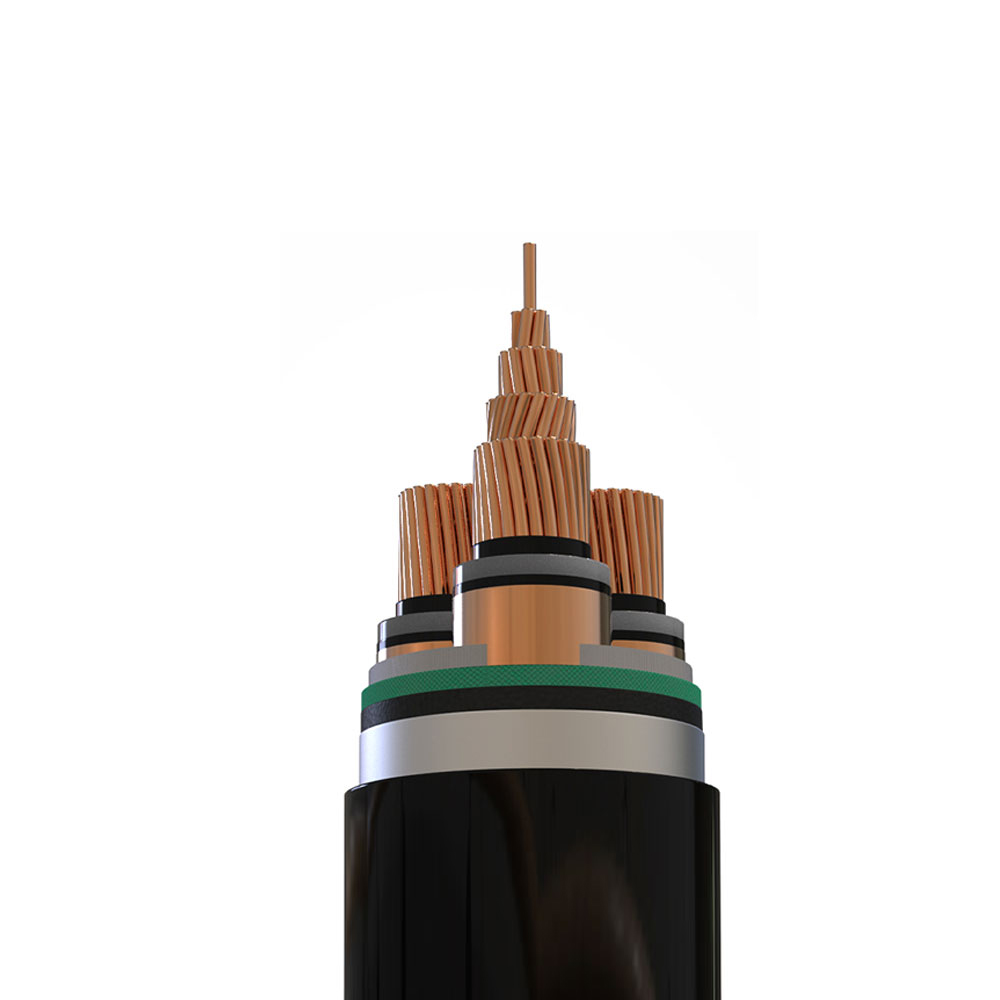

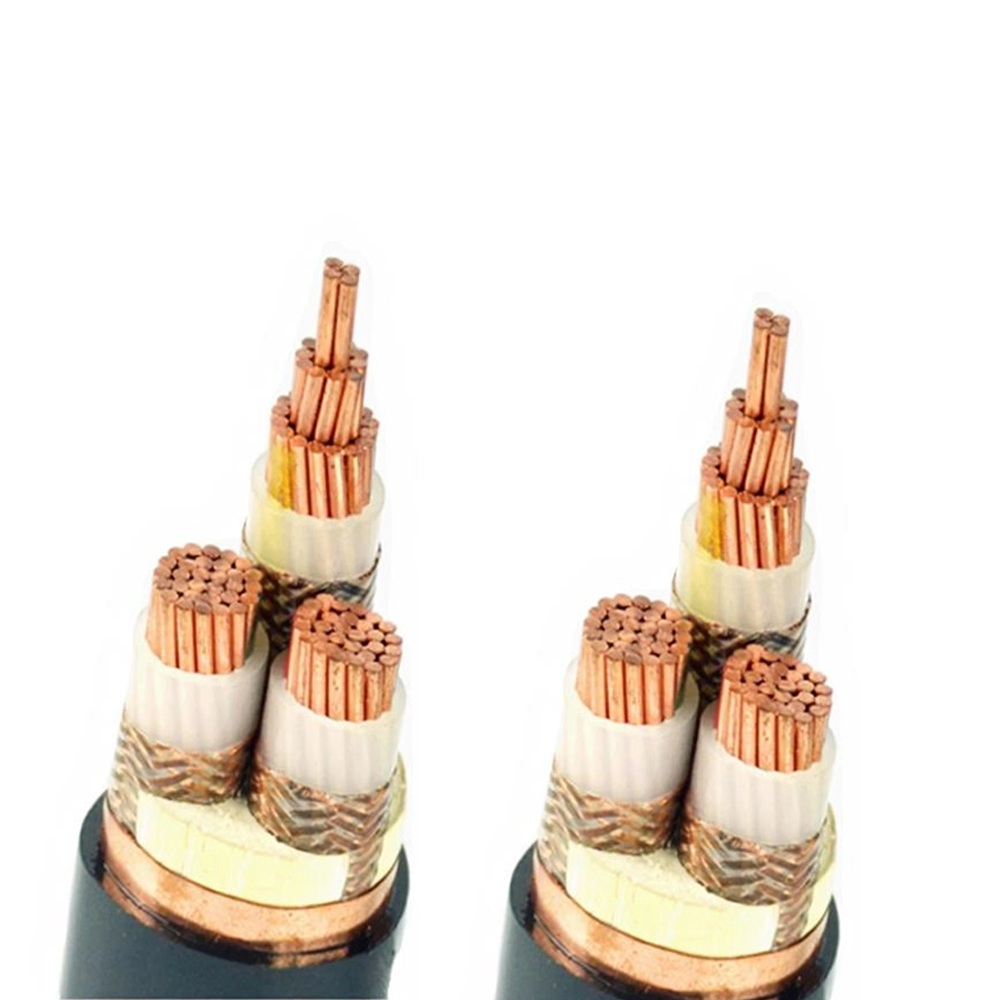

Oklop od čelične žice (SWA)

Oklop od čelične žice sastoji se od pojedinačnih žica od pocinčanog ili nehrđajućeg čelika nanesenih spiralno preko sloja posteljice ispod vanjskog plašta. SWA pruža najveću vlačnu čvrstoću od bilo kojeg tipa oklopa, što ga čini ispravnim izborom za kabele koji su izloženi značajnim aksijalnim silama povlačenja tijekom instalacije — kao što su kabeli koji se provlače kroz cjevovod na velikim udaljenostima ili podmorski kabeli koji su izloženi napetosti instalacije. Broj i promjer žice odabrani su kako bi se postigla ciljana prekidna sila; za velike energetske kabele, SWA prekidna opterećenja su 50-200 kN. Međutim, oklop od čelične žice na jednožilnim kabelima za izmjeničnu struju stvara značajan mehanizam magnetskog gubitka: oklop formira zatvoreni magnetski krug oko vodiča kojim teče struja, a inducirane struje u oklopnim žicama stvaraju toplinu. U jednožilnim kabelima, SWA gubici mogu doseći 30-50% gubitaka vodiča, ozbiljno smanjujući efektivnu strujnu snagu. Iz tog razloga, jednožilni izmjenični kabeli iznad poprečnog presjeka vodiča od približno 70 mm² trebaju koristiti aluminijsku oklopnu žicu (AWA) umjesto čelika.

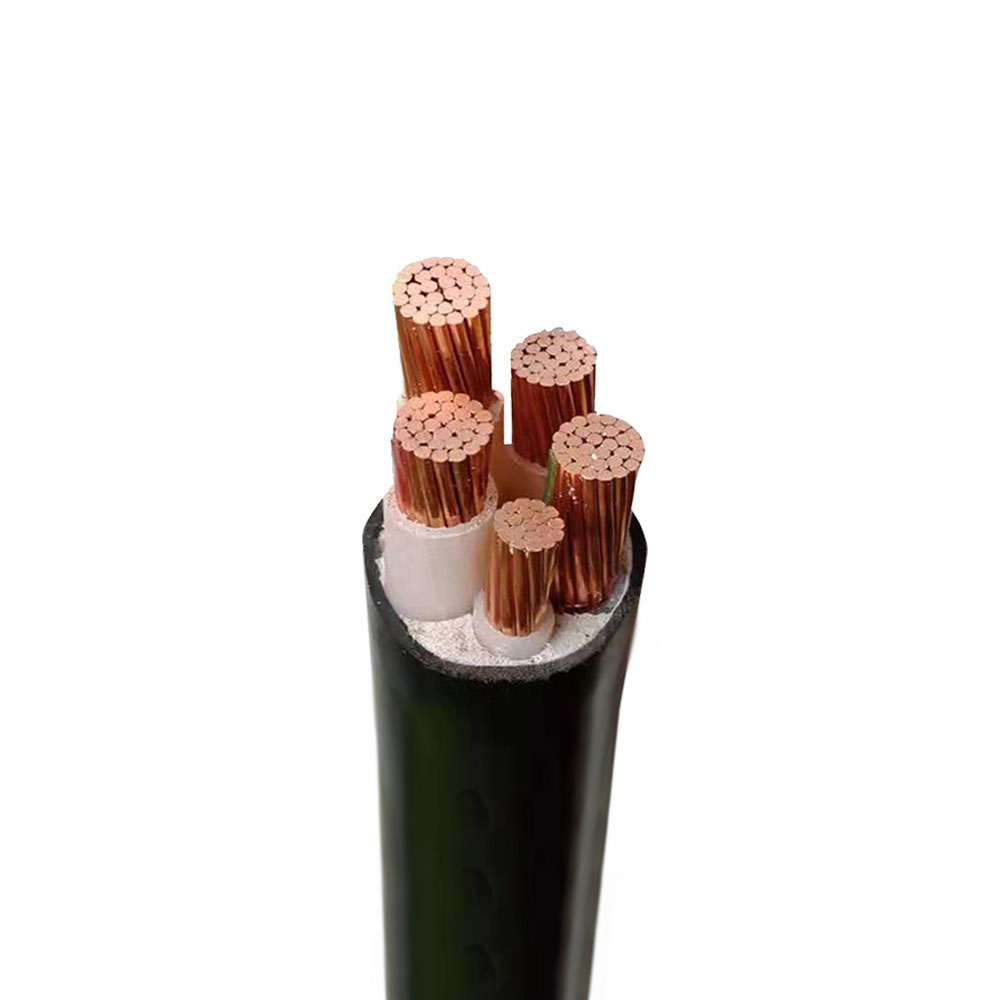

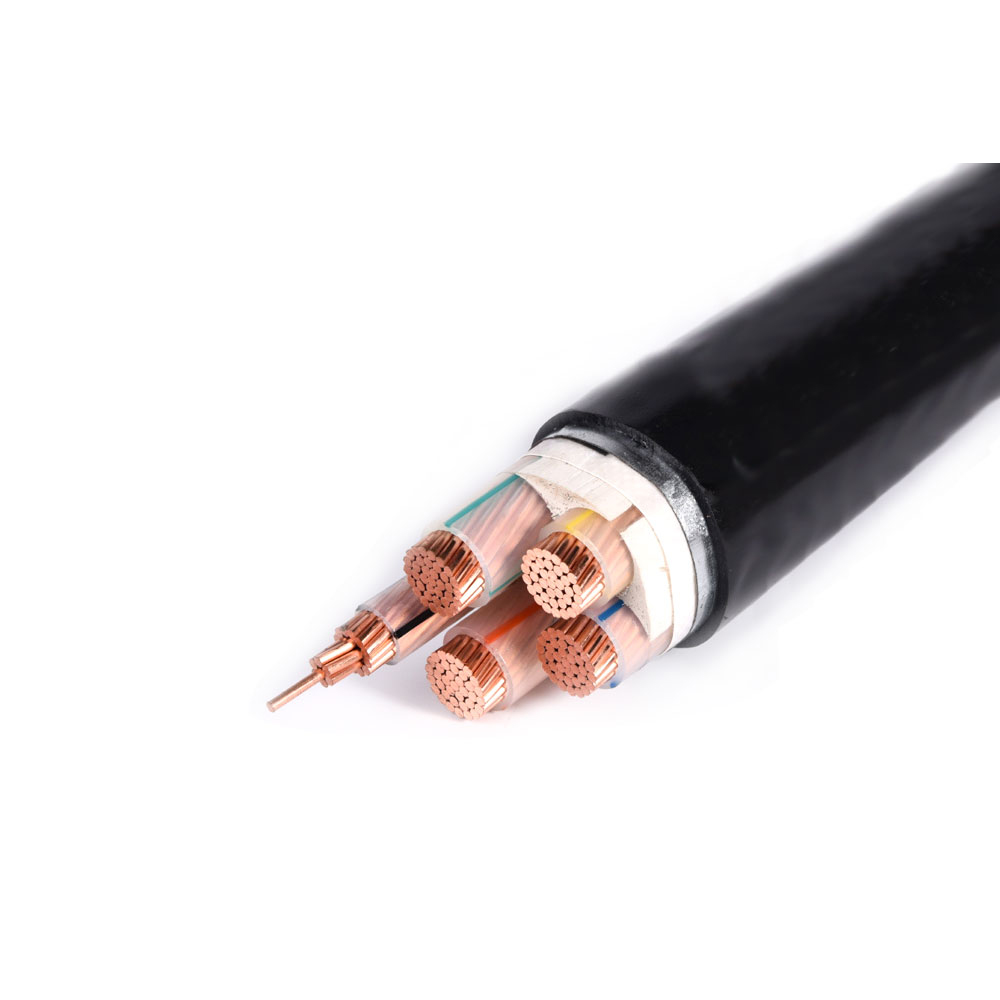

Oklop od čelične trake (STA)

Oklop od čelične trake koristi dvije preklapajuće čelične trake postavljene u suprotnim smjerovima kako bi se pružila radijalna otpornost na kompresiju i zaštita od sila gnječenja. STA je lakši od SWA i ekonomičniji, ali pruža minimalnu vlačnu čvrstoću — nije predviđen za ugradnju na povlačenje i otvorit će se patentni zatvarač pod aksijalnim opterećenjem. STA je prikladan za izravno ukopane kabele u stabilno tlo gdje je mehanička zaštita od slučajnih udaraca i napada glodavaca primarna briga, ali gdje se ne očekuje značajna napetost povlačenja. Konstrukcija trake na traci također pruža manje jednoliku pokrivenost od žičanog oklopa, ostavljajući spiralne praznine između slojeva trake gdje može prodrijeti usmjerena udarna sila.

Oklop od aluminijske žice (AWA)

Oklop od aluminijske žice mehanički je ekvivalentan SWA u vlačnoj izvedbi (s malo većim promjerima žice kako bi se kompenzirala niža vlačna čvrstoća aluminija), ali eliminira problem magnetskog gubitka u jednožilnim AC kabelima. Budući da aluminij nije magnetičan, AWA ne stvara magnetski krug oko vodiča i ne stvara značajne inducirane gubitke struje. AWA je također znatno lakši od SWA - gustoća aluminija je otprilike jedna trećina gustoće čelika - što smanjuje težinu instalacije i napor izvlačenja kabela u velikim instalacijama. Kompromis je otpornost na koroziju u kemijski agresivnom tlu: aluminijski oklop zahtijeva robusnu podlogu i zaštitu gornjeg plašta u kiselim tlima ili područjima s elektrokemijskom aktivnošću, gdje galvanska korozija između aluminijskog oklopa i bilo koje kontaktne čelične strukture može uzrokovati ubrzanu degradaciju oklopa.

Nazivna struja kratkog spoja: što to znači i kako se izračunava za energetske kabele

Svaki kabel za napajanje ima dvije različite strujne vrijednosti koje obje moraju biti zadovoljene u bilo kojoj instalaciji: stalna strujna struja (ampacitet) za normalan rad i strujna struja kratkog spoja za uvjete kvara. Oznaka kratkog spoja često je odsutna u pojednostavljenim postupcima odabira kabela, ali kabel koji ne može preživjeti moguću struju kvara na mjestu ugradnje može pregorjeti i uzrokovati požar, oštećenje opreme i opasnost za osoblje unutar prvog događaja kvara.

Nazivna struja kratkog spoja izračunava se na temelju pretpostavke adijabatskog zagrijavanja: tijekom kratkog trajanja kvara (obično 0,1 do 3 sekunde prije nego što zaštitni uređaji otklone kvar), u biti sva energija kvara zagrijava vodič jer nema dovoljno vremena za značajan prijenos topline na izolaciju ili okolni medij. Jednadžba porasta adijabatske temperature povezuje dopuštenu struju kratkog spoja (I), poprečni presjek vodiča (S), trajanje kvara (t) i konstante materijala vodiča:

Dopuštena vršna temperatura vodiča tijekom kvara ograničena je izolacijskim materijalom: XLPE i EPR dopuštaju maksimalnu temperaturu vodiča kratkog spoja od 250°C (od početne temperature pri maksimalnom neprekidnom radu od 90°C), dok su kabeli izolirani PVC-om ograničeni na 160°C ili 140°C, ovisno o presjeku vodiča. Ta ograničenja postoje jer njihovo prekoračenje uzrokuje nepovratno oštećenje izolacije - topljenje, karbonizaciju ili gubitak mehaničkog integriteta - čak i ako sam vodič preživi. Norme IEC 60364-5-54 i IEC 60949 daju specifične konstante za bakrene i aluminijske vodiče s različitim izolacijskim sustavima.

Kritični i često zanemaren aspekt ocjene kratkog spoja je da se mora provjeriti u odnosu na maksimalnu moguću struju kvara na točki ugradnje kabela, a ne na točki napajanja. Očekivana struja kvara smanjuje se s udaljenošću od izvora zbog impedancije interventnih kabela i transformatora. Kabel udaljen 200 metara od transformatora imat će nižu struju kvara od kabela na stezaljkama transformatora, što omogućuje manji presjek da zadovolji zahtjeve kratkog spoja na udaljenijoj lokaciji. Izvođenje ovog izračuna za svaki segment kabela umjesto primjene jedne konzervativne vrijednosti u cijelom sustavu može značajno smanjiti zahtjeve za presjekom vodiča i ukupne troškove instalacije.

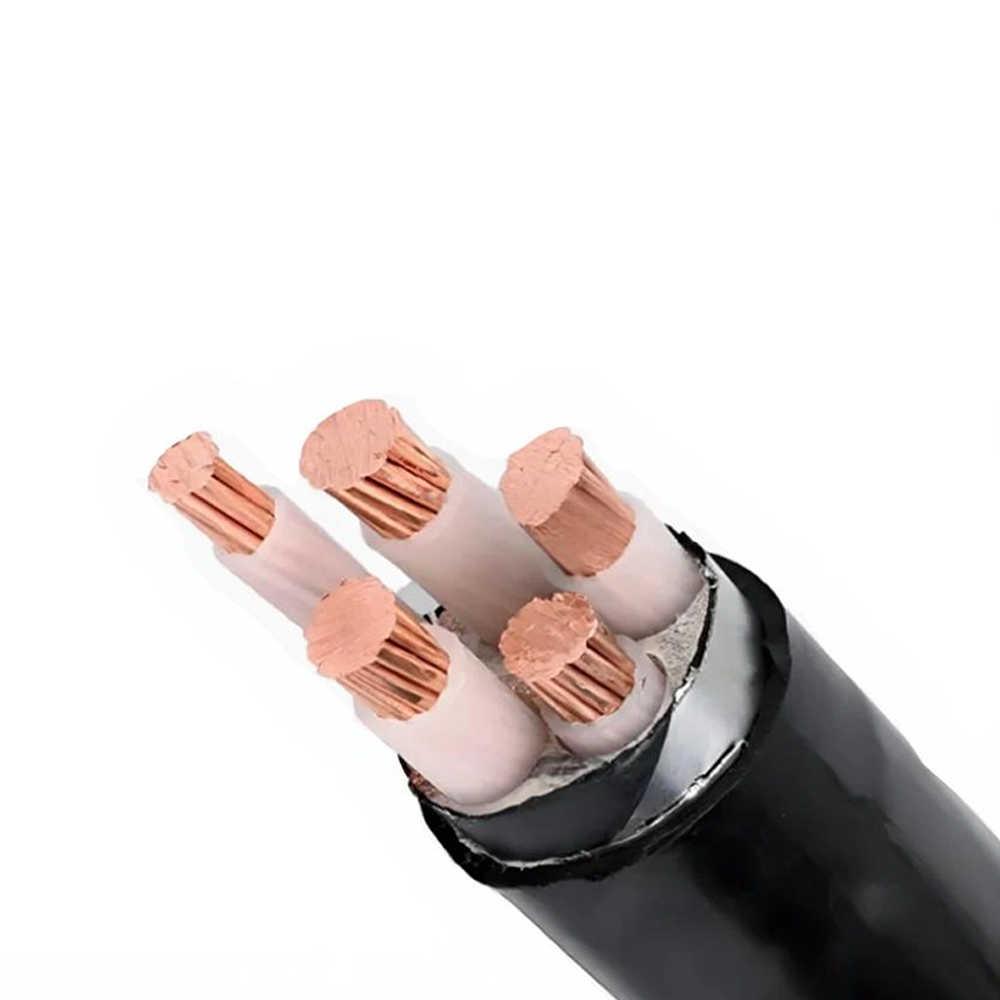

Kabeli za napajanje bez halogena, otporni na plamen: gdje su potrebni i što standardi zapravo ispituju

Specifikacije kabela za usporavanje plamena bez halogena (HFFR) ili bez halogena s niskim sadržajem dima (LSHF/LS0H) postale su sve češće u građevinskim i infrastrukturnim projektima, ali specifikacija se često primjenjuje bez potpunog razumijevanja onoga što mjere testovi koji stoje iza oznake — a što ne mjere.

Standardni kabeli izolirani PVC-om, kada gore, oslobađaju plin klorovodik (HCl) jer klor u PVC spoju reagira s produktima izgaranja. HCl je korozivna, oštećuje elektroničku opremu čak i pri koncentracijama daleko nižim od otrovnih za ljude. U zatvorenim prostorima - tunelima, brodovima, podatkovnim centrima, podzemnim transportnim sustavima - HCl koji se oslobađa iz zapaljenih kabela može uništiti elektroničke sustave u cijelom prostoru i učiniti okoliš korozivnim mjesecima nakon požara. HFFR spojevi zamjenjuju PVC materijalima na bazi poliolefina koji sadrže metalna hidroksidna punila za usporavanje plamena (obično aluminijev trihidrat ili magnezijev hidroksid), koji oslobađaju vodenu paru kada se zagrijavaju i hlade zonu izgaranja bez stvaranja kiselih plinova.

Ključni standardi koji reguliraju performanse HFFR kabela uključuju:

• IEC 60332-1 (Širenje plamena jednog kabela): Ispituje hoće li se jedan kabel sam ugasiti kada se definirani plamen primijeni 60 sekundi. Ovo je minimalni prag koji mogu prijeći gotovo svi kabeli s bilo kojim sadržajem koji usporava plamen. Prolaz na ovom testu ne označava performanse u stvarnoj instalaciji s grupiranim kabelima.
• IEC 60332-3 (Grupirano širenje plamena kabela — kategorije A, B, C, D): Ispituje snop kabela postavljen na nosač ljestava pod definiranim plamenom 20 minuta. Kategorija A predstavlja najveći instalirani volumen kabela (7 litara po metru) i najzahtjevnija je. Prolaz za kategoriju A IEC 60332-3 je značajan pokazatelj performansi širenja plamena u stvarnim instalacijama kabelskih polica.
• IEC 60754-1 i -2 (sadržaj halogena): Ispituje emisiju kiselih plinova i pH plinova izgaranja. Kabel koji zadovoljava IEC 60754-2 ima pH iznad 4,3 i vodljivost ispod 10 μS/mm u testu izgaranja, što potvrđuje nizak sadržaj halogena. Ovo je test koji razlikuje HFFR od standardnih vatrootpornih PVC kabela.
• IEC 61034 (Gustoća dima): Mjeri propusnost svjetla kroz dim iz uzorka gorućeg kabela u ispitnoj komori od 3m × 3m × 3m. Minimalna propusnost od 60% prag je za oznaku niske razine dima, relevantna za vidljivost evakuacije u požarima zgrada.

Važna je nijansa da su "usporivač plamena" i "bez halogena" neovisna svojstva koja se mogu ili ne moraju kombinirati u određenom kabelu. Kabel može biti bez halogena, a da nije osobito otporan na plamen (čisti poliolefin bez punila koja usporavaju plamen), ili otporan na plamen, a da nije bez halogena (standardni FR-PVC). Određivanje LSHF ili HFFR zahtijeva oba svojstva istovremeno, a dokument o nabavi trebao bi upućivati ​​na posebne IEC standarde ispitivanja koji se moraju položiti, a ne oslanjati se samo na označavanje, budući da ti pojmovi nisu jednoobrazno definirani na svim tržištima.

Prilagođeni dizajn kabela za napajanje: Prevođenje zahtjeva za primjenu u konstrukcijske specifikacije

Nabava kabela za napajanje po narudžbi započinje definicijom zahtjeva koji daleko nadilazi određivanje nazivnog napona i presjeka vodiča. Pravilno specificirani prilagođeni kabel za napajanje pokriva šest međusobno ovisnih grupa parametara, od kojih svaka ograničava prostor dizajna koji je dostupan proizvođaču:

• Električni parametri: Napon sustava (U0/U), maksimalna trajna struja pri predviđenim uvjetima ugradnje (bez struje slobodnog zraka), očekivana struja kratkog spoja i vrijeme otklanjanja greške te sva ograničenja kvalitete električne energije kao što je sadržaj harmonika koji utječe na neutralnu veličinu.
• Uvjeti mehaničke ugradnje: Metoda ugradnje (izravno ukopavanje, cijev, nosač kabela, antena, podmornica), napetost povlačenja tijekom instalacije, minimalni radijus savijanja, hoće li kabel doživjeti kontinuirano pomicanje nakon instalacije i sva ograničenja težine ili promjera nametnuta omjerima punjenja cijevi ili ograničenjima opterećenja nosača kabela.
• Izloženost okoliša: Raspon temperature okoline, vlažnost i izloženost vodi, trajanje i intenzitet izloženosti UV zračenju, kemijski kontakt (navedite specifične tvari), otpornost tla za ukopane kabele (što utječe i na snagu struje i na zahtjeve zaštite od korozije) i je li potrebna zaštita od napada glodavaca.
• Zahtjevi za protupožarnu učinkovitost: Zahtijeva li instalacija ograničenje širenja plamena (kategorija IEC 60332), cjelovitost strujnog kruga pod vatrom (IEC 60331 — za kabele koji moraju nastaviti funkcionirati tijekom požara, kao što su dovod struje u nuždi), ograničenje kiselih plinova (IEC 60754) ili ograničenje gustoće dima (IEC 61034).
• Regulatorni i certifikacijski zahtjevi: Koje nacionalne ili regionalne standarde kabel mora zadovoljiti (IEC, BS, UL, CSA, GB/T) i je li potrebna certifikacija treće strane od priznate ispitne kuće za specifičnu naručenu konstrukciju, a ne za sličan referentni kabel.
• Očekivani vijek trajanja: Projektirani životni vijek od 20, 30 ili 40 godina utječe na odabir izolacijskog materijala (stopa toplinskog starenja XLPE u odnosu na EPR) i razinu ispitivanja ubrzanog starenja potrebnog za validaciju dizajna. Kabeli za infrastrukturne primjene često imaju radni vijek od 40 godina, što zahtijeva podatke o pedigreu izolacijskog materijala koji pokazuju dugoročnu toplinsku stabilnost.

Kada je definirano svih šest skupina parametara, proizvođač može razviti konstrukciju koja zadovoljava svako ograničenje bez pretjeranog inženjeringa bilo kojeg pojedinačnog elementa. Pretjerana specifikacija u jednom području, a premala specifikacija u drugom uobičajena je pogreška u nabavi kabela po narudžbi: kupac koji specificira armaturu za maksimalnu vlačnu čvrstoću, ali izostavi okolinu izloženosti kemikalijama, može dobiti čelični oklopni kabel koji korodira u roku od tri godine u kiselom industrijskom tlu, unatoč ispunjavanju svih navedenih specifikacija.

Metode spajanja ekrana u srednjenaponskim energetskim kabelima i njihov učinak na gubitke i sigurnost

Metalni zaslon ili omotač srednjenaponskog kabela za napajanje ima dvije svrhe: pruža povratni put za kapacitivnu struju punjenja i struju kvara i ograničava električno polje izvan kabela na gotovo nulu, štiteći osoblje i susjednu opremu. Način na koji je ekran spojen na završecima kabela i spojevima - metoda lijepljenja ekrana - ima veliki i često podcijenjen učinak na stvaranje topline kabelskog sustava, snagu struje i sigurnost osoblja.

U sustavu spojenom u jednu točku, ekran kabela je samo na jednom kraju spojen na uzemljenje, ostavljajući suprotni kraj da pluta (ili spojen na uzemljenje putem uređaja za zaštitu od prenapona). To sprječava protok cirkulirajućih struja kroz ekran — primarni izvor gubitaka u ekranu u čvrsto spojenim sustavima — i može povećati strujnu struju kabela za 10–30% u usporedbi s čvrstim spajanjem, jer su I²R gubici u ekranu eliminirani. Kompromis je u tome što se napon povećava duž zaslona od uzemljenog kraja do neuzemljenog kraja pod normalnim opterećenjem. Ovaj "inducirani napon plašta" raste s duljinom kabela, strujom opterećenja i razmakom između faza i mora se izračunati kako bi se potvrdilo da ostaje unutar sigurnih granica za osoblje koje bi moglo dodirnuti neuzemljeni kraj zaslona tijekom rada pod naponom. Za duge kabelske sustave, inducirani napon na otvorenom kraju može doseći stotine volti pri punom opterećenju, zahtijevajući pažljivo upravljanje pristupačnošću kraja zaslona i upotrebu graničnika udarnog napona za sprječavanje prenapona tijekom prijelaza sklopki ili stanja kvara.

Križno spajanje koristi se u dugim kabelskim sustavima podijeljenim na tri približno jednaka manja dijela. Zasloni triju faza kabela transponiraju se na spoju svake manje sekcije — ekran faze A spaja se na ekran faze B, faza B na fazu C, faza C na fazu A — tako da preko tri manje sekcije, svaki ekran vidi jednu trećinu doprinosa napona pozitivne sekvence iz svake faze. Ako su sekcije jednake duljine, inducirani naponi u tri segmenta ekrana gotovo se potpuno poništavaju, što rezultira skoro nultom cirkulirajućom strujom ekrana i induciranim naponom blizu nule na krajevima glavne sekcije. Križno spajanje kombinira prednost niskih gubitaka spajanja u jednoj točki s prednostima niskog stalnog napona čvrstog spajanja, što ga čini preferiranom metodom za kabelske krugove duže od približno 500 metara na 11 kV i više. Zahtijeva veću složenost ugradnje — šest priključaka zaslona na svakom spoju umjesto jednog — i pažljivo izjednačavanje duljine presjeka tijekom projektiranja.
