Kemija koja stoji iza otpornosti na plamen bez halogena i zašto je punjenje punila kritična varijabla dizajna

Konvencionalni vatrootporni PVC kabeli postižu otpornost na vatru oslobađanjem plina klorovodika tijekom izgaranja, što prekida lančane kemijske reakcije koje održavaju plamen. Spojevi bez halogena ne mogu koristiti ovaj mehanizam i umjesto toga se oslanjaju na endotermnu razgradnju metalnih hidroksidnih punila — najčešće aluminijev trihidrat (ATH, Al(OH)₃) ili magnezijev hidroksid (MDH, Mg(OH)2) — za suzbijanje izgaranja. Kada se ta punila zagriju do temperature razgradnje (180–200°C za ATH, 300–320°C za MDH), otpuštaju kemijski vezanu vodenu paru, apsorbirajući toplinu iz zone izgaranja i razrjeđujući koncentracije kisika i para goriva u plamenu. Čvrsti ostatak — aluminijev oksid ili magnezijev oksid — tvori zaštitni sloj pougljenjenog materijala koji izolira temeljni materijal od topline zračenja i usporava daljnju toplinsku degradaciju.

Temeljni izazov ovog mehanizma za usporavanje plamena je taj što postizanje odgovarajućih učinaka pri vatri zahtijeva izuzetno visoku količinu punila — obično 50-65% težine ukupne formulacije spoja. Na ovim razinama opterećenja, čestice metalnog hidroksida dominiraju mehaničkim svojstvima spoja, značajno povećavajući krutost i lomljivost u usporedbi s polimerima na bazi poliolefina bez punila. HFFR spoj napunjen sa 60% ATH ima istezanje pri prekidu od 150-200%, u usporedbi s 400-600% za poliolefinsku baznu smolu bez punila. Ovo smanjenje rastezanja izravno utječe na performanse kabela pri niskim temperaturama i životni vijek kabela, jer izolacija može puknuti tijekom instalacije u hladnim okruženjima ili nakon dužeg savijanja tijekom rada. Upravljanje kompromisom između mehaničkih i protupožarnih performansi središnji je izazov formuliranja u razvoju smjese HFFR kabela i objašnjava zašto se HFFR kabeli različitih proizvođača značajno razlikuju u fleksibilnosti pri niskim temperaturama čak i kada zadovoljavaju isti standard ispitivanja otpornosti na plamen.

MDH je poželjniji u odnosu na ATH kada kabel mora raditi blizu ili iznad 200°C, jer ATH počinje otpuštati svoju vezanu vodu na temperaturama koje se preklapaju s normalnim radnim temperaturama kabela u uvjetima visokog opterećenja ili visoke okoline — uzrokujući preuranjeno raspadanje punila koje razgrađuje spoj tijekom vremena. Viša temperatura razgradnje MDH-a (300°C ) pruža veću marginu iznad radnih temperatura, ali zahtijeva više temperature plamena za aktiviranje, što znači da spojevi na bazi MDH-a mogu pokazati nešto niže performanse na testovima plamena niskog intenziteta, dok imaju jednake ili bolje rezultate pod izloženošću vatri visokog intenziteta, što je reprezentativno za scenarije stvarnog požara. Proizvođači visokokvalitetnih HFFR kontrolnih kabela odabiru vrstu punila na temelju temperaturne klase kabela umjesto primjene jednog spoja za sve ocjene.

Što zapravo mjere niske razine dima i kako se rezultati testne komore prevode u stvarne uvjete evakuacije

Niska dimna učinkovitost HFFR kabela kvantificirana je IEC 61034, koja mjeri minimalnu propusnost svjetla kroz dim koji stvara uzorak gorućeg kabela u standardiziranoj zatvorenoj komori 3m × 3m × 3m. Testom se spaljuje određena duljina kabela na rešetki na dnu komore dok se mjeri koliko je svjetlosti iz snopa fotometra blokirano nakupljenim dimom. Minimalna propusnost od 60% je prag usklađenosti — što znači da najmanje 60% intenziteta snopa fotometra dopire do detektora kroz komoru ispunjenu dimom. Kabeli koji proizvode jak, neproziran dim tipičan za goreći PVC obično postižu propusnost od 5-20%, u usporedbi sa 60-95% za dobro formulirane HFFR konstrukcije.

Praktični značaj ovog rezultata ispitivanja je njegov odnos prema vidljivosti evakuacije. Istraživanje o zamračivanju dima i ljudskoj navigaciji u prostorima ispunjenim dimom utvrdilo je da je udaljenost vidljivosti u dimu proporcionalna koeficijentu gašenja sloja dima. Transmisija od 60% u IEC 61034 komori (3 metra duljine optičkog puta) odgovara koeficijentu ekstinkcije od približno 0,17 m⁻¹. Pri ovom koeficijentu gašenja, stanari zgrade mogu vidjeti otprilike 10-15 metara kroz dim s osvijetljenim znakovima izlaza koji su vidljivi na razini izlaznih vrata — dovoljno za navigaciju većinom hodnika zgrade prema izlazima. Dim od PVC kabela s propusnošću od 10% u istoj komori proizvodi koeficijent gašenja iznad 0,75 m⁻¹, smanjujući vidljivost na 2-4 metra i ozbiljno otežavajući izlaznu navigaciju čak i za stanare zgrade koji nisu onesposobljeni toksičnošću.

Važno ograničenje testa IEC 61034 koje bi specifikatori trebali razumjeti je da mjeri količinu dima iz relativno malog uzorka kabela pod kontroliranim izvorom paljenja niske energije. Stvarni požari u kabelskim policama u gusto ispunjenim instalacijama generiraju daleko više dima po jedinici vremena od testnog scenarija, a apsolutni volumen dima raste s količinom kabela koji istovremeno gori. To je razlog zašto se rezultat IEC 61034 treba uzeti u obzir zajedno s performansama širenja plamena prema IEC 60332-3 (ispitivanje grupiranog kabela) — kabel koji proizvodi malo dima po jedinici duljine, ali se ne uspije sam ugasiti u ispitivanju grupiranog kabela, u konačnici će generirati više ukupnog dima od kabela s malo više dima koji se brzo sam gasi i ograničava količinu kabela koju požar proguta.

Usporedba performansi HFFR kontrolnog kabela u odnosu na standardni FR-PVC kroz ključne parametre

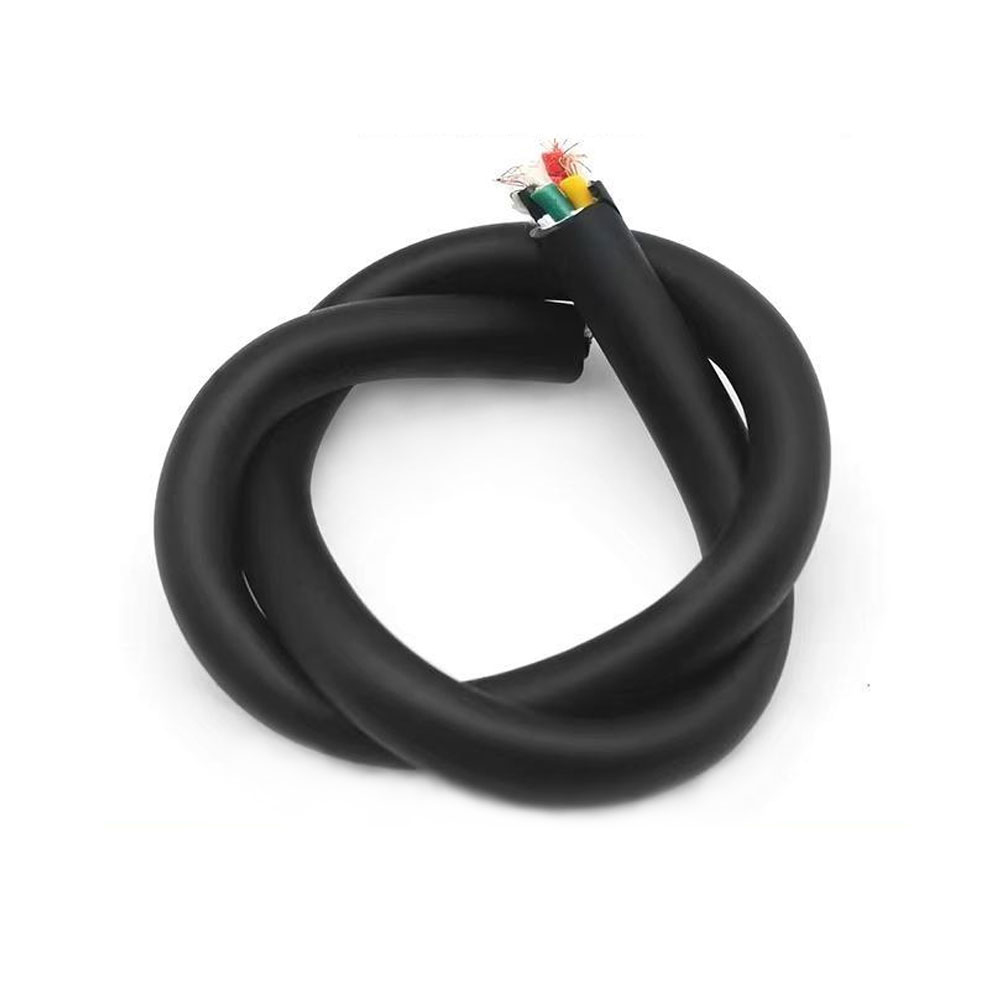

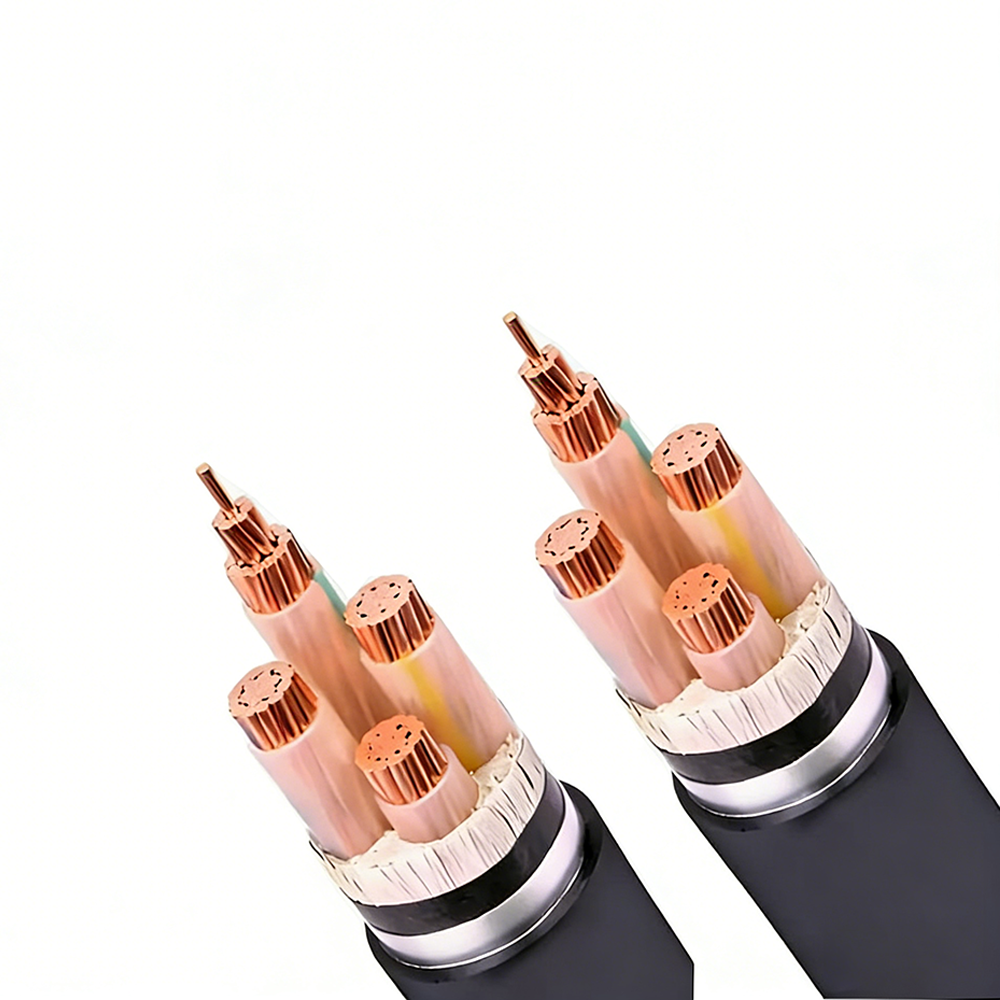

Odabir HFFR upravljački kablovi u odnosu na standardni vatrootporni PVC uključuje kompromise u više dimenzija izvedbe. Odluka bi se trebala temeljiti na tome koji su parametri kritični za specifično okruženje instalacije, a ne na općoj preferenciji jednog sustava materijala u odnosu na drugi.

Jedan parametar koji nije obuhvaćen gornjom tablicom je dugoročno ponašanje u starenju. PVC izolacija sadrži plastifikatore — obično estere ftalata ili estere adipata — koji migriraju iz spoja tijekom desetljeća upotrebe, uzrokujući da omotač kabela i izolacija postaju sve čvršći i lomljiviji. Ova migracija plastifikatora ubrzava se na povišenim temperaturama i nepovratna je; PVC kabel koji je fleksibilan pri ugradnji može biti ozbiljno krt nakon 20 godina u toploj upravljačkoj ploči. HFFR spojevi temeljeni na poliolefinskim smolama ne sadrže plastifikatore i ne doživljavaju ovaj mehanizam starenja, zadržavajući svoja mehanička svojstva tijekom cijelog radnog vijeka. Za upravljački kablovi u kritičnim infrastrukturnim primjenama s projektiranim radnim vijekom od 25-40 godina, ova razlika u starenju značajan je čimbenik koji daje prednost HFFR konstrukcijama čak i u okruženjima u kojima to sami zahtjevi protiv požara možda ne zahtijevaju.

Integritet strujnog kruga pod vatrom: Kako se HFFR kabeli otporni na vatru razlikuju od standardnih LSZH

Kabeli bez halogena s niskim sadržajem dima i kabeli otporni na vatru rješavaju različite ciljeve zaštite od požara i često su zbunjeni u specifikacijama. Standardni HFFR/LSZH kabeli ograničavaju toksičnost i neprozirnost produkata izgaranja, ali ne jamče da će kabel nastaviti prenositi signal ili napajanje tijekom samog požara — kabel će na kraju otkazati kako izolacija propada. Kabeli otporni na vatru (testirani u skladu s IEC 60331) dizajnirani su za održavanje integriteta električnog kruga na određenim temperaturama tijekom definiranog trajanja, omogućujući sustavima kojima služe - rasvjeta u nuždi, požarni alarm, ventilatori za odimljavanje, napajanje u nuždi - da nastave s radom dok se zgrada evakuira.

IEC 60331 podvrgava dovršene uzorke kabela izravnom plamenu na 750°C (IEC 60331-21 za žice i male kabele) ili 830°C (IEC 60331-23 za kabele većeg poprečnog presjeka), dok kabel ostaje pod nazivnim električnim opterećenjem. Kabel mora održavati kontinuitet tijekom trajanja ispitivanja — obično 90 ili 180 minuta — bez preskoka, kratkog spoja ili otvorenog kruga. Postizanje ovih performansi zahtijeva suštinski drugačiji izolacijski sustav od standardnog HFFR-a: sloj trake od tinjca omotan oko svakog vodiča ili oko jezgre kabela pruža vatrostalnu mineralnu izolacijsku barijeru koja ostaje električki netaknuta na temperaturama plamena gdje su svi organski polimerni materijali odavno izgorjeli.

Kombinacija otpornosti na vatru i izvedbe bez halogena — specificirana kao HFFR CWZ (integritet strujnog kruga pod vatrom) u nekim standardima, ili označena EN 50200/EN 50362 u europskim željezničkim i javnim zgradama — postiže se oblaganjem cjelovitosti kruga trakom od liskuna s vanjskim HFFR omotačem koji ograničava produkte izgaranja. Ova je konstrukcija obvezna za kabele za kontrolu u hitnim slučajevima u bolnicama, tunelima, visokim zgradama i platformama na moru prema nizu nacionalnih i međunarodnih kodeksa zaštite od požara. Sloj trake od liskuna povećava značajne troškove i povećava promjer kabela (obično 15–25% veći OD od ekvivalentnog standardnog HFFR kabela), ali to je jedina konstrukcija koja istovremeno zadovoljava i zahtjeve toksičnosti proizvoda od požara i zahtjeve opstanka kruga.

Praktična instalacija za vatrootporne HFFR upravljačke kabele je da je sloj tinjčeve trake ispod izolacije mehanički krhak — tinjac je krhki mineral koji se može raslojiti ako je kabel savijen ispod minimalnog radijusa savijanja ili izložen udaru tijekom instalacije. Oštećena traka od liskuna možda neće biti vidljiva izvana ako vanjska izolacija ostane netaknuta, ali performanse cjelovitosti kruga bit će ugrožene na mjestu oštećenja. Kabelima otpornim na vatru mora se rukovati s većom pažnjom nego standardnim kontrolnim kabelima tijekom instalacije, uz strogo pridržavanje specifikacija minimalnog radijusa savijanja i zaštitu od udaraca u okruženju kabelskih polica i vodova.

Određivanje HFFR upravljačkih kabela za specifična industrijska okruženja: ključne razlike u zahtjevima

HFFR upravljački kabeli potrebni su u nekoliko industrijskih sektora, ali specifični pragovi performansi, standardi ispitivanja i zahtjevi konstrukcije značajno se razlikuju između sektora. Kabel certificiran za jedan sektor možda neće zadovoljiti zahtjeve drugog čak i ako je njegov sustav materijala identičan. Sljedeća podjela pokriva najčešće sektore visoke potražnje u kojima su navedeni kabeli za kontrolu niske razine dima bez halogena:

Željeznički i masovni prijevoz

Primjene u željezničkom prometu regulirane su normom EN 45545-2 u Europi, koja klasificira kabele u razine opasnosti (HL1, HL2, HL3) na temelju opasnosti od požara na mjestu instalacije — HL3 se odnosi na kabele u područjima gdje su prisutni putnici i gdje je evakuacija teška, kao što je podzemna željeznica. EN 45545-2 određuje granične vrijednosti za stopu otpuštanja topline (mjereno konusnim kalorimetrom prema ISO 5660), širenje plamena, stvaranje dima i indeks toksičnosti istovremeno, a pragovi su znatno stroži od paketa IEC 60332/60754/61034 koji se koristi u zgradarstvu. Konkretno, indeks toksičnosti (mjeren metodama NF X70-100 ili FTIR) mora biti ispod definiranih granica za više vrsta plinova izgaranja — CO, HCN, HF, SO₂, NOₓ i drugi — ne samo mjerenje kiselih plinova u rasutom stanju prema IEC 60754. Kabel koji zadovoljava standardne LSZH zahtjeve za instalacije u zgradi može ne zadovoljiti EN 45545-2 HL2 o toksičnosti kazalo.

Marine and Offshore

Offshore platforme i komercijalni brodovi primjenjuju IEC 60092-359 (pomorski kabeli, bez halogena) u kombinaciji sa IEC 60331 zahtjevima otpornosti na vatru. Pomorske instalacije dodaju zahtjev za otpornost na morsku vodu koji nije prisutan u specifikacijama zgrada ili tračnica: omotač kabela mora zadržati svoj mehanički integritet nakon uranjanja i ne smije nabubriti ili se raslojiti kada je izložen slanoj vodi — relevantno za kabele koji se provlače kroz vlažna područja ili na izložene palube. Dodatno, Rezolucija IMO-a MSC.61(67) (FTP kodeks) utvrđuje površinska ispitivanja širenja plamena i gustoće dima koja se provode pod posebnim uvjetima protoka zraka i izloženosti toplini koji su reprezentativni za požare u brodskom odjeljku, a koji se razlikuju od uvjeta u mirnom zraku ispitivanja dima prema IEC 61034. Kabel usklađen s IEC 61034 nije automatski usklađen s IMO FTP kodeksom Dodatak 1 ili 2 ispitivanja dima bez posebne provjere.

Industrijska automatizacija i inteligentna proizvodnja

U okruženjima industrijske automatizacije, HFFR upravljački kabeli sve se više specificiraju ne zato što ih nalažu lokalni protupožarni zakoni, već zbog ekonomičnosti troškova sanacije nakon požara. Požar koji uključuje standardne PVC kabele u modernom automatiziranom postrojenju — gdje upravljačke ploče, servo pogoni, PLC-ovi i HMI oprema predstavljaju milijune eura ulaganja — oslobađa dovoljno HCl da nagriza elektroničke sklopove u cijeloj ovojnici zgrade, a ne samo u području izravno zahvaćenom plamenom. Korozija se možda neće očitovati kao trenutni kvarovi, ali se pojavljuje kao progresivna degradacija veze, tragovi korozije PCB-a i otpor kontakta se povećava tijekom 6-18 mjeseci nakon požara. Zamjena ili čišćenje elektroničke opreme onečišćene HCl-om u velikom automatiziranom postrojenju može koštati 10-50 puta više od vrijednosti kabela koji su izgorjeli. Ovaj ekonomski argument potiče dobrovoljno prihvaćanje HFFR upravljačkih kabela u inteligentnim proizvodnim postrojenjima gdje ne postoji obavezni zahtjev koda, i to je osnova za uključivanje specifikacija HFFR kabela u procjenu rizika osiguranja za visokovrijedne elektroničke proizvodne pogone.

Niskotemperaturna instalacija HFFR upravljačkih kabela: rizici i zahtjevi za kondicioniranje

Jedan od najkonzistentnijih načina kvara na terenu za HFFR upravljačke kabele je pucanje izolacije tijekom postavljanja u hladnim okruženjima, uzrokovano smanjenim istezanjem pri prekidu HFFR spojeva s visokim punilom pri niskim temperaturama. Dok standardni PVC kabeli zadržavaju korisnu fleksibilnost do –20°C ili niže zbog sadržaja plastifikatora, mnoge HFFR formulacije postaju primjetno tvrđe ispod 0°C i mogu puknuti ako se savijaju ili odmotaju ispod –5°C do –10°C bez mjera opreza. Ovo je posebno problematično u projektima postavljanja na otvorenom tijekom zimskih mjeseci iu rashladnim objektima gdje se kabeli moraju postavljati na temperaturi okoline od 0°C.

Niskotemperaturne performanse HFFR kabela karakterizirane su testom hladnog savijanja (IEC 60811-504) i testom hladnog udara (IEC 60811-506). Test hladnog savijanja omotava kabel oko trna određenog promjera na definiranoj niskoj temperaturi i provjerava ima li pukotina; test hladnog udara baca čekić s utegom na dio kabela pri niskoj temperaturi i ispituje ima li pukotina na izolaciji. Ovi testovi se provode na temperaturi navedenoj u specifikaciji kabela — obično –15°C, –20°C ili –25°C, ovisno o formulaciji spoja. Međutim, prolazak na testu hladnog savijanja na –20°C ne znači da se kabelom može slobodno rukovati i usmjeravati na –20°C na licu mjesta: test primjenjuje kontrolirano savijanje s definiranim radijusom i brzinom, dok instalacija na licu mjesta uključuje opetovano savijanje, povlačenje oko uglova i odmotavanje zavojnice što stvara koncentracije naprezanja koje test ne ponavlja.

Najučinkovitije ublažavanje za instalaciju HFFR upravljačkih kabela po hladnom vremenu je termičko kondicioniranje: skladištenje namotaja kabela u grijanom prostoru na minimalno 15°C najmanje 24 sata prije instalacije u hladnim okruženjima. Toplinska masa punog namotaja kabela znači da jezgra namotaja može ostati hladna nekoliko sati nakon što se vanjski slojevi zagriju, tako da se vrijeme kondicioniranja treba temeljiti na veličini koluta — mali koluti (ispod 50 kg) mogu se adekvatno kondicionirati za 12 sati, dok veliki bubnjevi (preko 300 kg) mogu zahtijevati 48-72 sata kondicioniranja. Tijekom postavljanja u hladnim uvjetima, razmotani kabel treba odmah postaviti umjesto da ga ostavite na tlu gdje će se ponovno ohladiti, a savijanje na temperaturama ispod nazivne temperature hladnog savijanja spoja treba izbjegavati usmjeravanjem kabela u ravnim stazama što je više moguće dok ne postigne svoj konačni položaj. Proizvođači visokokvalitetnih HFFR kabela sve više objavljuju specifične smjernice za hladnu instalaciju uz svoje standardne tehničke tablice, prepoznajući da je pravilan postupak instalacije dio specifikacije performansi proizvoda.

Kako treba provjeriti certifikat HFFR upravljačkog kabela i koju dokumentaciju zatražiti

Tvrdnje o bezhalogenom i malom postotku dima na HFFR upravljačkim kabelima samo su izjave osim ako nisu potkrijepljene izvještajima o ispitivanju trećih strana iz akreditiranih laboratorija. Za razliku od nekih certifikata o električnoj sigurnosti koji zahtijevaju kontinuirani nadzor tvornice i ponovno testiranje proizvoda, HFFR certifikat o protupožarnoj učinkovitosti često se dobiva jednom za referentnu konstrukciju, a zatim se primjenjuje na čitav niz kabelskih konstrukcija izrađenih s nominalno istim spojem. Ova praksa stvara smislenu prazninu pri provjeri: formulacija spoja može biti identična u svim konstrukcijama, ali ukupna otpornost kabela na vatru također ovisi o debljini stijenke plašta, ukupnoj masi polimera po metru (koja određuje ukupno opterećenje gorivom, a time i stvaranje dima) i geometriji uvojaka (koja utječe na to koliko brzo zrak dopire do jezgre kabela tijekom izgaranja). Izvješće o ispitivanju za 4-žilnu konstrukciju od 1,5 mm² ne potvrđuje automatski protupožarnu učinkovitost 12-žilne konstrukcije od 2,5 mm² u istoj obitelji kabela.

Prilikom nabave HFFR upravljačkih kabela za projekte s formalnim zahtjevima za sigurnost od požara, sljedeća dokumentacija trebala bi se zatražiti i provjeriti prije prihvaćanja materijala na gradilištu:

• IEC 60754-1 i -2 izvješća o ispitivanju: Potvrđivanje sadržaja halogena ispod graničnih vrijednosti (pH >4,3 i vodljivost <10 μS/mm za IEC 60754-2) za specifične korištene spojeve izolacije i omotača. Izvješće bi trebalo identificirati laboratorij, datum ispitivanja i specifičnu oznaku ispitanog spoja materijala — ne samo oznaku tipa kabela.
• IEC 61034-2 izvješće o ispitivanju gustoće dima: Potvrđivanje propusnosti od ≥60% za konstrukciju kabela s usporedivom ukupnom masom polimera po metru s konstrukcijom koja se kupuje. Ako naručeni kabel ima znatno veću masu polimera po metru (više žila, deblji omotač) od testirane konstrukcije, stvarna učinkovitost dima može biti lošija nego što pokazuju rezultati ispitivanja.
• IEC 60332-3 grupirano izvješće o širenju plamena: Određivanje kojoj kategoriji (A, B, C ili D) zadovoljava testirana konstrukcija i instalirani volumen kabela po metru korištenom u ispitivanju. Kategorija A (7 litara/m) je najzahtjevnija i najrelevantnija za gusto ispunjene police za kabele u industrijskim kontrolnim aplikacijama.
• Izjava o sljedivosti materijala: Izjava proizvođača da je isporučena specifična proizvodna serija proizvedena korištenjem istih formulacija spojeva kao one korištene za certifikacijske testove, uključujući brojeve serija spojeva gdje zahtjevi dokumentacije o kvaliteti projekta zahtijevaju ovu razinu sljedivosti.
• Izjava o usklađenosti s RoHS: Potvrđujući da su materijali kabela — uključujući sve plastifikatore, stabilizatore, pigmente i pomoćna sredstva za obradu u HFFR spoju — usklađeni s ograničenjima tvari EU Direktive 2011/65/EU. Neki HFFR spojevi koriste pomoćna sredstva za obradu ili stabilizatore koji sadrže ograničene ftalate; RoHS usklađenost za HFFR kabele nije automatska i mora se provjeriti neovisno o deklaraciji bez halogena.

Za projekte regulirane posebnim regionalnim ili sektorskim standardima — EN 45545-2 za željeznicu, IEC 60092-359 za brodove ili nacionalni građevinski propisi koji se odnose na CPR (Uredba o građevinskim proizvodima) klasifikacije performansi u Europi — specifična izvješća o ispitivanju primjenjive norme moraju se dobiti odvojeno od generičkog paketa IEC 60332/60754/61034, jer se metode ispitivanja i granične vrijednosti razlikuju među standardima u načine koji čine pretpostavke o usklađenosti s više standarda nepouzdanima.
