Izazovi integriteta signala specifični za kabele enkodera u sustavima za kontrolu kretanja velike brzine
Kabeli kodera prenose povratne signale položaja i brzine između rotacijskih ili linearnih kodera i kontrolera kretanja ili servo pogona. Za razliku od upravljačkih kabela opće namjene, oni rade u okruženju definiranom s dva istodobna i sukobljena zahtjeva: signalne linije moraju odašiljati visokofrekventne digitalne impulse ili fine analogne valne oblike s minimalnim izobličenjem, dok kabel ide uz ili je u paketu s energetskim kabelima koji opskrbljuju motore koji stvaraju značajne elektromagnetske smetnje. Rezultat je da izvedba kabela kodera nije određena samo njegovim vlastitim električnim parametrima, već i načinom na koji ti parametri međusobno djeluju sa specifičnim protokolom sučelja kodera i okruženjem buke instalacije.
Inkrementalni koderi koji koriste izlaze TTL ili diferencijalnog RS-422 linijskog drajvera generiraju nizove impulsa na frekvencijama koje se skaliraju izravno s brzinom motora i rezolucijom kodera. Enkoder od 2500 linija po okretaju na servo motoru koji radi na 3000 okretaja u minuti proizvodi izlazne impulse na 125 kHz po kanalu — a s kvadraturnim dekodiranjem kontroler obrađuje rubne prijelaze na 500 kHz. Na tim frekvencijama, kapacitet kabela postaje ograničavajući faktor: raspodijeljeni kapacitet između vodiča signala i između signala i oklopa usporava vrijeme porasta svakog ruba impulsa, smanjujući maksimalnu duljinu kabela preko koje koder može pouzdano raditi. Za RS-422 diferencijalne signale, kabel s kapacitetom između vodiča i vodiča od 100 pF/m ograničit će korisnu dužinu na ispod 30 metara pri rubnim brzinama od 500 kHz, dok kabel projektiran za 50 pF/m ili niže može značajno proširiti taj raspon.
Protokoli apsolutnog enkodera — uključujući EnDat, SSI, BiSS i HIPERFACE — postavljaju dodatne zahtjeve na konstrukciju kabela jer uključuju dvosmjernu komunikaciju između enkodera i pogona na taktnim frekvencijama koje se obično kreću od 1 MHz do 16 MHz. Na tim frekvencijama, karakteristično usklađivanje impedancije između kabela i strujnog kruga pokretača/prijemnika postaje značajno. Neusklađenost impedancije uzrokuje refleksiju signala koja se pojavljuje kao šum na podatkovnoj liniji, što potencijalno kvari podatke o položaju. Ispravno izgrađen kabeli kodera odredite karakterističnu impedanciju od 100–120 Ω za diferencijalne parove, koja se dosljedno održava duž cijele duljine kabela, kako bi se minimizirale pogreške izazvane refleksijom u sustavima apsolutne povratne veze visoke rezolucije. Anhui Zhishang Cable Technology Co., Ltd. proizvodi kabele za kodiranje sa strogo kontroliranim korakom uvijanja i geometrijom izolacije za postizanje stabilnih vrijednosti impedancije koje podržavaju ove zahtjevne protokole.
Arhitektura oklopa: Zašto je jedan ukupni oklop često nedovoljan za kabele kodera

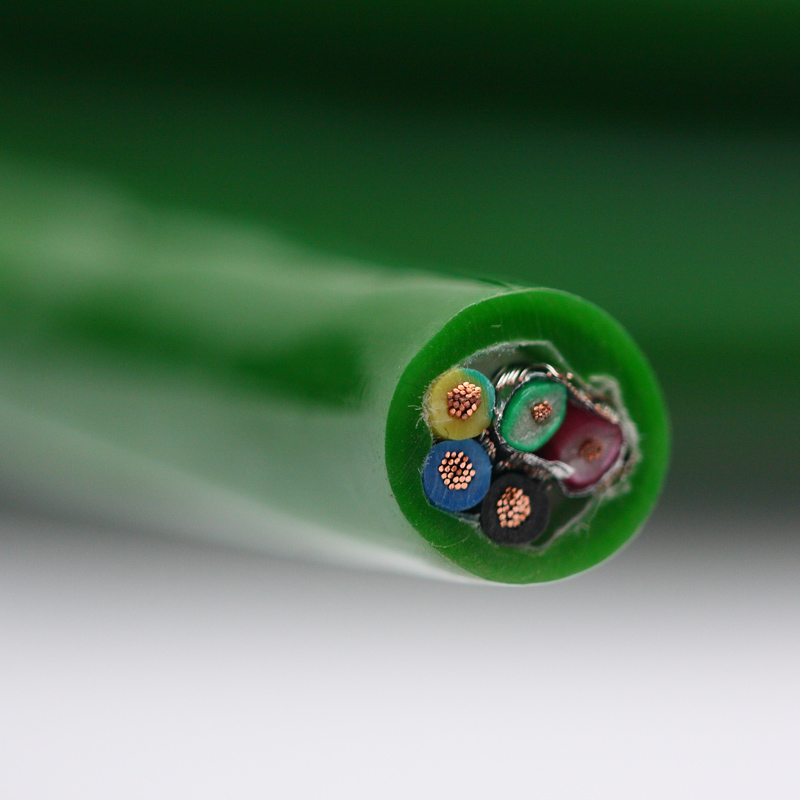

Standardna pretpostavka da je jedan sveukupni oklop prikladan za oklop signalnog kabela razbija se posebno u aplikacijama kabela kodera, gdje više vrsta signala s različitim osjetljivostima na šum dijeli isto tijelo kabela. Tipični kabel kodera nosi A/B/Z kvadraturne parove signala, napon napajanja i vodiče za uzemljenje za elektroniku kodera, a ponekad i par rezervnih baterija za zadržavanje apsolutnog položaja — svaki s različitom impedancijom, razinom struje i osjetljivošću na smetnje. Kada su svi oni pokriveni samo jednim ukupnim oklopom, induktivna i kapacitivna sprega između vodiča napajanja i parova signala unutar kabela ostaje nekontrolirana, a oklop ne pruža nikakvu zaštitu od ovog unutarnjeg preslušavanja.
Rješenje koje se koristi u kabelima kodera visokih performansi je slojevita arhitektura oklopa: pojedinačni par oklopa za svaki par diferencijalnog signala, u kombinaciji s ukupnim oklopom za cijeli kabel. Zaštita pojedinačnih parova, obično aluminijsko-poliesterska folija s odvodnom žicom, potiskuje kapacitivnu spregu između susjednih parova signala i između parova signala i energetskih vodiča. Cjelokupni štit, bilo od folije ili pletenice od pokositrenog bakra, pruža primarnu barijeru protiv vanjskih elektromagnetskih smetnji od pogona motora, susjednih kabelskih polica i općeg industrijskog EMI okruženja. Ovaj dvorazinski pristup povećava promjer kabela i troškove, ali u aplikacijama za preciznu kontrolu kretanja koje rade na submikronskoj rezoluciji pozicioniranja, alternativa - povratne pogreške položaja uzrokovane šumom - daleko je skuplja od nadogradnje kabela.
Praksa uzemljenja oklopa jednako je kritična kao i konstrukcija oklopa. Cjelokupni oklop kabela kodera trebao bi biti spojen na zaštitno uzemljenje samo na strani pogona/kontrolera, tvoreći jednostrano uzemljenje koje sprječava strujne petlje oklopa uzrokovane razlikama potencijala uzemljenja između kraja motora i upravljačkog ormara. Ako je oklop uzemljen na oba kraja i postoji petlja uzemljenja — što je uobičajeno u velikim strojevima gdje su različiti strukturni čelični dijelovi na neznatno različitim potencijalima — rezultirajuća struja oklopa teče kroz odvodnu žicu i inducira napon na signalnim vodovima koje je trebala zaštititi. Mnoga povremena stanja kvara kodera u operativnim strojevima povezuju se s ovom specifičnom greškom uzemljenja, a ne bilo kakvom greškom u samom kabelu ili koderu.
| Konfiguracija zaštite | Vanjska EMI zaštita | Suzbijanje preslušavanja među parovima | Tipična primjena |
|---|---|---|---|
| Samo kompletna folija | Umjereno (HF) | Nijedan | Inkrementalni koder niske rezolucije, kratke serije |
| Samo cjelokupna pletenica | Dobro (LF HF) | Nijedan | Opća servo povratna informacija, okruženja s umjerenom bukom |
| Individualni par folija ukupna folija | Dobar (HF) | visoko | Apsolutni koderi s više protokola, dugotrajni |
| Pojedinačni par pletenica od folije | Izvrsno (LF HF) | visoko | visoko-resolution servo, heavy EMI environments |
Flex životni zahtjevi i konstrukcijske razlike između fiksnih i pokretnih instalacija kabela kodera
Kabeli enkodera instalirani su u dva bitno različita mehanička okruženja koja zahtijevaju različite konstrukcije kabela: fiksno usmjeravanje od stacionarnog enkodera na okviru stroja do kontrolnog ormarića i dinamičko usmjeravanje na pomične osi stroja kao što su CNC obradni centri, robotske ruke, linearni aktuatori i portalni sustavi. Tretiranje ove dvije vrste instalacija kao međusobno zamjenjivih - korištenje kabela za fiksnu instalaciju u dinamičkoj aplikaciji ili prekomjerno projektiranje kabela za povlačenje lanaca za statičnu rutu - dovodi do preranog mehaničkog kvara ili nepotrebnog troška.
Za aplikacije drag-chain i kontinuiranog savijanja, konstrukcija kabela kodera mora odgovoriti na nekoliko istovremenih mehaničkih zahtjeva. Namotani vodič mora biti klase 5 ili 6 prema IEC 60228, uz korištenje finih pojedinačnih žica za raspodjelu naprezanja na savijanje i maksimiziranje vijeka trajanja - višežilni vodič klase 6 poprečnog presjeka 0,14 mm² može se sastojati od 50 ili više pojedinačnih žica promjera ispod 0,06 mm. Izolacijski polimer mora ostati fleksibilan u cijelom rasponu radnih temperatura bez pucanja pod naprezanjem, isključujući PVC opće namjene u korist TPE ili posebno složenog PVC-a s održanom fleksibilnošću na niskim temperaturama. Pojedinačni oklopi i cjelokupni oklop moraju biti izrađeni od pletenice od fine žice ili preklopljene folije s dovoljnim preklapanjem da se održi električni kontinuitet kroz milijune ciklusa savijanja bez stvaranja prekida ili povremenih stanja otvorenog kruga u odvodnoj žici. Zhishang Cable dizajnira svoje kontinuirano savitljive kabele kodera s optimiziranom duljinom polaganja za svaki užetni element vodiča, osiguravajući da spiralna geometrija vodiča i oklopa prirodno prilagođava savijanje kabela bez stvaranja vlačnog preopterećenja u vanjskim elementima.
Specifikacija minimalnog radijusa savijanja za kabel kodera s lančanim povlačenjem nije jedna statička vrijednost — razlikuje se između dinamičkog radijusa savijanja (kontinuirano se primjenjuje tijekom rada) i radijusa savijanja instalacije (jednokratno savijanje tijekom usmjeravanja). Dinamički radijus savijanja za kabele kodera visoke savitljivosti obično se specificira kao 7,5× do 10× vanjski promjer kabela, dok radijus savijanja pri instalaciji može biti 5× ili manji. Primjena polumjera savijanja ugradnje kao trajnog savijanja - na primjer, usmjeravanje kabela oko uskog kuta u kabelskom kanalu - stvara područje dugotrajnog mehaničkog naprezanja koje ubrzava kvar zbog zamora na toj točki iako se sam kabel ne miče. Ova razlika mora biti jasno priopćena tehničarima za instalaciju, posebno u projektima rekonstrukcije gdje novi kabeli zamjenjuju postojeće u već utvrđenim stazama usmjeravanja.
Dimenzioniranje vodiča za napajanje unutar kabela enkodera: kompromisi u vezi s padom napona i šumom
Većina kabela kodera uključuje namjenske vodiče za opskrbu radnim naponom elektronike kodera — obično 5 V DC za inkrementalne kodere s TTL izlazom ili 8–30 V DC za HTL i mnoge tipove apsolutnih kodera. Ovi vodiči za napajanje su malog presjeka u odnosu na njihove ekvivalente u kablovima za napajanje, ali njihova veličina ima izravan učinak na rad kodera koji se često zanemaruje. Pad napona duž vodiča za napajanje smanjuje napon napajanja na stezaljkama kodera, a koderi koji rade blizu donjeg kraja svog specificiranog raspona napona mogu proizvoditi izlazne signale sa smanjenom amplitudom, povećanim vremenima porasta ili — u slučaju 5V TTL kodera s vrlo malim granicama napona — povremene pogreške logičke razine koje je teško razlikovati od grešaka izazvanih šumom.
Izračunavanje prihvatljivog pada napona zahtijeva poznavanje trenutne potrošnje kodera, dužine kabela i presjeka vodiča. Koder od 5 V koji povlači 150 mA preko 20-metarskog kabela s vodičima za napajanje od 0,14 mm² doživljava približno 0,86 V kombiniranog pada dovoda i povrata — više od 17% nominalnog napona napajanja, što koder smješta znatno ispod njegovog nazivnog napajanja od 5 V i unutar granice gdje kvaliteta izlaznog signala opada. Povećanje poprečnog presjeka dovodnog vodiča na 0,25 mm² smanjuje ovaj pad na približno 0,48 V, vraćajući odgovarajuću marginu napajanja. Za instalacije gdje su dugi kabeli neizbježni, neki proizvođači servo pogona nude podesivi izlazni napon napajanja kodera koji kompenzira otpor kabela, ali to zahtijeva točno poznavanje otpora vodiča kabela i ne može zamijeniti ispravnu veličinu vodiča u fazi projektiranja.
Osim pada napona, vodiči za napajanje unutar kabela kodera potencijalni su put ubrizgavanja šuma. Preklopni šum na napajanju enkodera — generiran internim napajanjem pogona ili vođen iz DC sabirnice stroja — kapacitivno se spaja na susjedne parove signala ako vodiči napajanja nisu adekvatno odvojeni ili zaštićeni od parova signala unutar kabela. Ovo je jedan od razloga zašto vodiči napajanja u dobro dizajniranom kabelu kodera često imaju vlastiti pojedinačni oklop ili su smješteni na periferiji kabela dalje od parova signala, umjesto da budu nasumično raspoređeni unutar snopa kabela. Kao dio svoje podrške u inženjeringu aplikacija, Anhui Zhishang Cable Technology Co., Ltd. savjetuje klijente o odabiru poprečnog presjeka vodiča za napajanje i opcijama konstrukcije kabela na temelju stvarnih zahtjeva struje kodera i udaljenosti ugradnje, sprječavajući probleme s performansama vezane uz napajanje prije nego što se pojave na terenu.
Procijenjeni pad napona za uobičajene konfiguracije kabela kodera (5 V napajanje, 150 mA opterećenje)
- Vodiči od 0,14 mm², dužine 10 m: ~0,43V pad (8,6% od 5V); granica prihvatljiva za standardne TTL kodere.
- Vodiči od 0,14 mm², dužine 20 m: ~0,86V pad (17,2% od 5V); napon napajanja vjerojatno ispod minimalne vrijednosti kodera.
- Vodiči od 0,25 mm², dužine 20 m: ~0,48V pad (9,6% od 5V); unutar prihvatljivog raspona za većinu 5V kodera.
- Vodiči od 0,34 mm², dužine 30 m: ~0,53V pad (10,6% od 5V); prikladno za duže vožnje bez kompenzacije napona na strani pogona.
