Kako broj vlakana i optički dizajn utječu na performanse prijenosa
Kompozitni kabel s optičkim vlaknima nisu proizvodi koji odgovaraju svima. Broj jezgri vlakana — bilo da ih ima 2, 4, 12, 24, 48 ili više — izravno određuje koliki kapacitet propusnosti jedan kabel može podržati, a izbor između jednomodnog (OS2) i višemodnog (OM3/OM4/OM5) vlakna iz temelja mijenja korisnu udaljenost prijenosa. Jednomodna vlakna, sa svojim omjerom jezgra/omotač od 9/125 μm, dizajnirana su za prijenos na duge udaljenosti, obično se koriste u glavnim linijama komunalnih usluga ili vezama između trafostanica gdje udaljenosti prelaze nekoliko kilometara. Višemodna vlakna, sa svojim većim jezgrama od 50/125 μm ili 62,5/125 μm, prikladnija su za podatkovne veze kratkog dometa velike propusnosti unutar industrijskih postrojenja ili sustava inteligentnih zgrada.
Manje raspravljan, ali jednako važan čimbenik je umotana struktura unutar kabela. Labavi dizajni cijevi dopuštaju lagano pomicanje svakog vlakna ili snopa vlakana unutar cijevi ispunjene gelom, što štiti od toplinskog širenja i skupljanja - kritično u vanjskim ili industrijskim okruženjima gdje su temperaturne promjene značajne. Dizajni s čvrstim međuspremnikom zatvaraju svako vlakno izravno u zaštitni premaz, što ih čini lakšim za prekidanje, ali su osjetljiviji na mehanički stres. Za kompozitne kabele koji integriraju i vlaknaste i bakrene strujne vodiče, razumijevanje načina na koji ove dvije komponente međusobno djeluju pod utjecajem savijanja, napetosti i temperaturnog opterećenja ključno je za dugoročnu pouzdanost.
Zhishang Cable proizvodi proizvode koji posvećuju posebnu pozornost rasporedu jezgre vlakana u odnosu na neutralnu os kabela, minimizirajući gubitke mikrosavijanja koji mogu tiho degradirati kvalitetu signala tijekom vremena bez ikakvog vidljivog oštećenja omotača kabela.

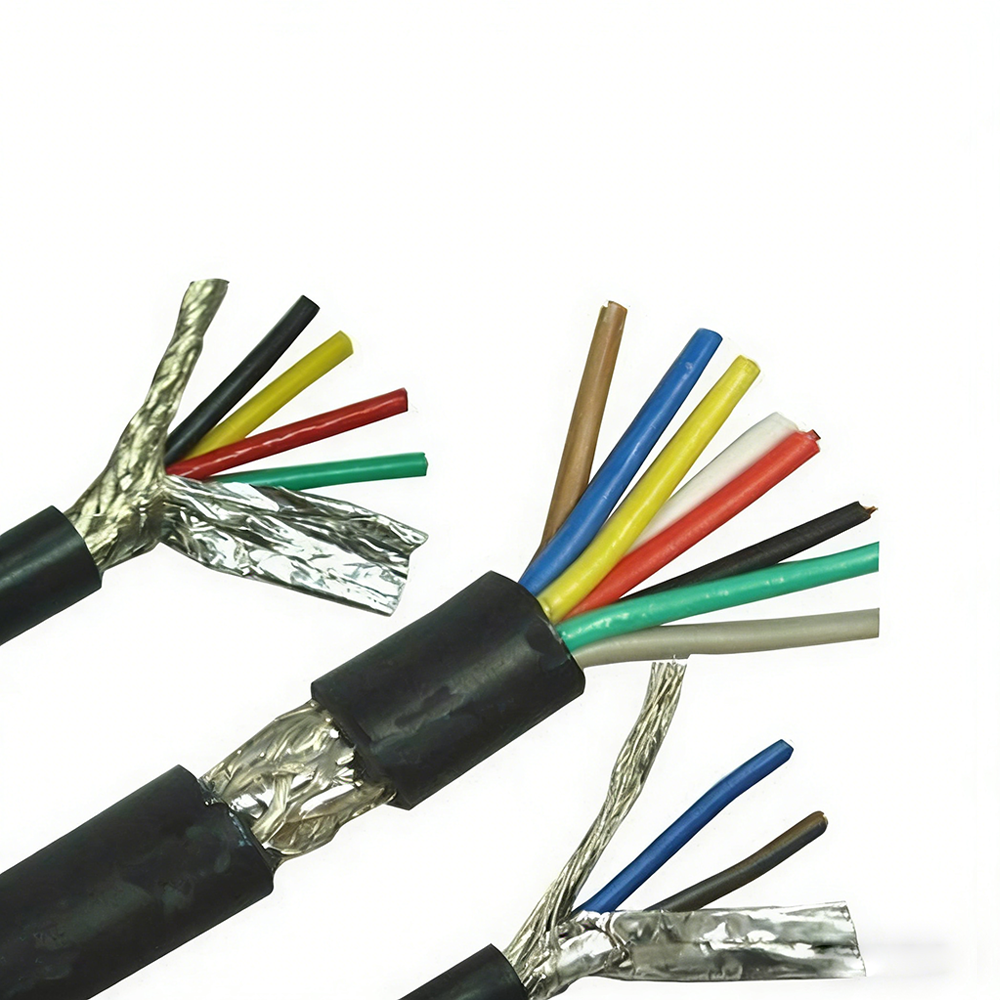

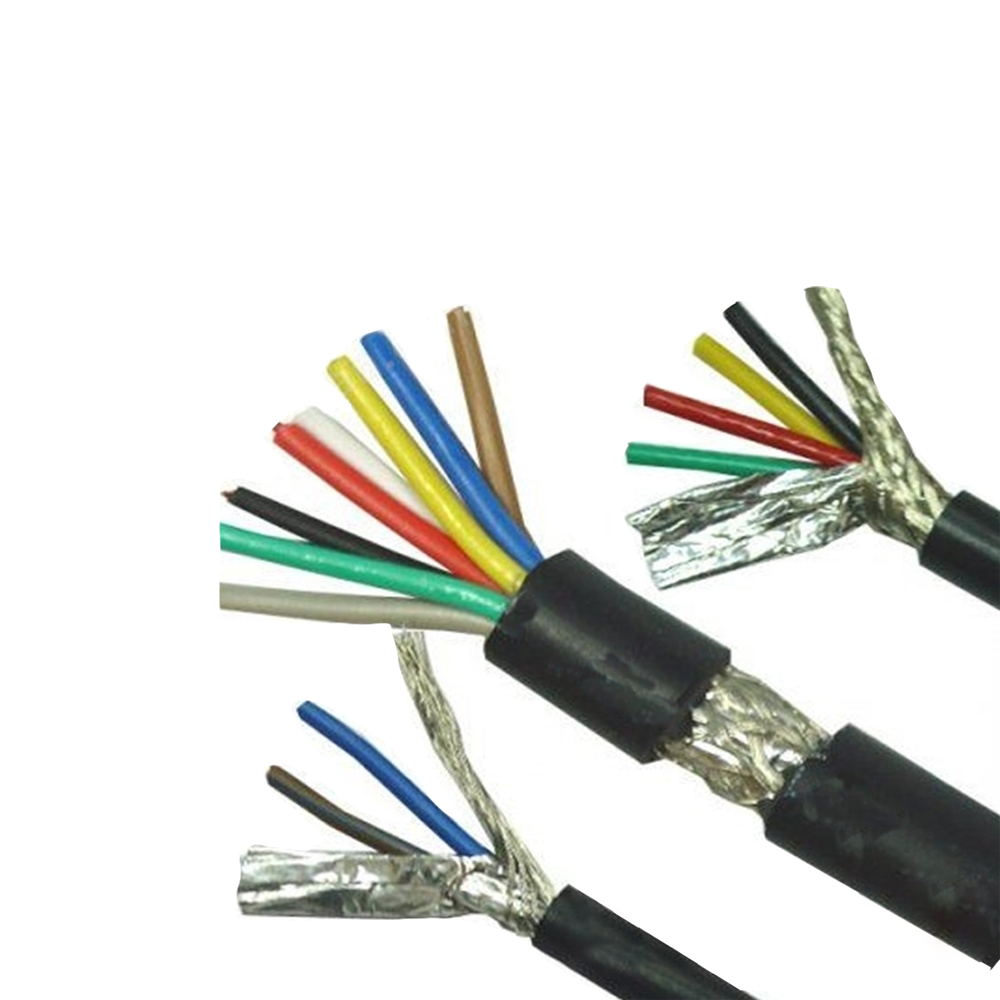

Konfiguracije energetskih vodiča u dizajnu kompozitnog kabela
Električni dio a kompozitni kabel s optičkim vlaknima služi dvije različite funkcije ovisno o primjeni: može prenositi operativno napajanje za udaljenu opremu kao što su kamere, senzori ili mali komunikacijski čvorovi ili može služiti kao zaštitno uzemljenje i signalni medij unutar infrastrukture elektroenergetskih postrojenja. Ova dva slučaja upotrebe zahtijevaju vrlo različite specifikacije vodiča, a odabir pogrešne konfiguracije dovodi ili do pretjerano projektiranih kabela koji troše uzalud ili premalo ocijenjenih vodiča koji stvaraju sigurnosne opasnosti.
Za niskonaponske primjene (obično 48 V DC ili 24 V DC u industrijskoj automatizaciji i sustavima nadzora), uobičajeni su dvožilni ili paralelni bakreni vodiči s presjekom između 0,5 mm² i 2,5 mm². U varijantama OPGW (Optical Ground Wire) ili OPPC (Optical Phase Conductor) upotrebne kvalitete, metalni elementi su strukturni i električni istovremeno, često koristeći čelične presvučene aluminijem (ACS) ili žice od aluminijske legure raspoređene u koncentričnim slojevima. Istosmjerni otpor i kapacitet struje kratkog spoja ovih vodiča moraju se izračunati i provjeriti prema zahtjevima koordinacije zaštite mreže — čisto mehanički pristup odabiru kabela nije dovoljan u ovim instalacijama.
| Vrsta aplikacije | Tipični materijal vodiča | Raspon presjeka | Primarna funkcija |
|---|---|---|---|
| Industrijska automatizacija / nadzor | Goli ili pokositreni bakar | 0,5 – 2,5 mm² | Niskonaponsko napajanje |
| Komunalna mreža / OPGW | Čelik obložen aluminijem (ACS) | Varira prema nazivnoj struji | Put struje kvara žice za uzemljenje |
| Željeznički/Tranzitni sustavi | Bakar ili legura bakra | 1,5 – 6 mm² | Podatkovna veza signalne snage |
| Pametna zgrada / Slaba struja | Pokositreni bakar | 0,75 – 1,5 mm² | PoE / kontrolni signal |

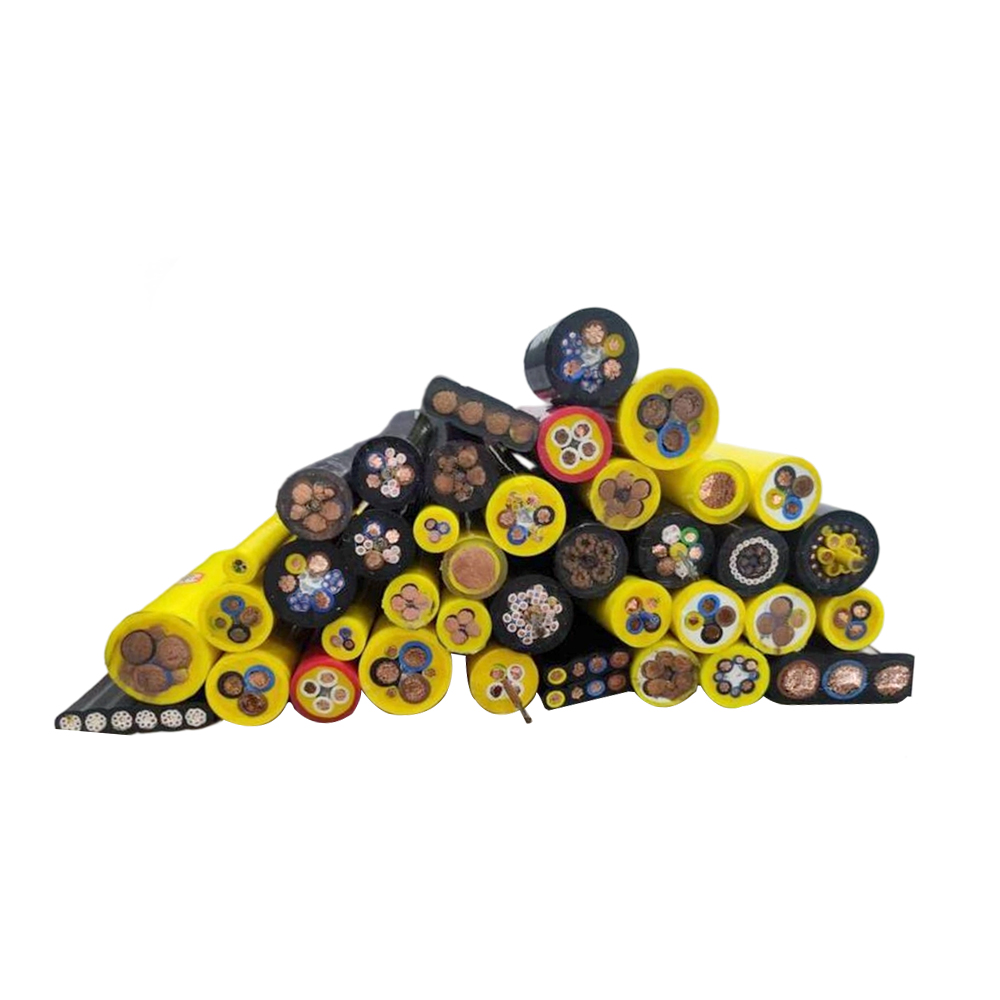

Odabir materijala jakne i njegov utjecaj na radni vijek
Vanjski omotač kompozitnog kabela s optičkim vlaknima prva je linija obrane od degradacije okoliša, ali se često tretira kao naknadna misao u nabavi. Dominantni materijali omotača — PE (polietilen), PVC, LSZH (malo dima bez halogena) i TPU — svaki nosi specifične kompromise koji postaju kritično važni ovisno o okruženju instalacije.

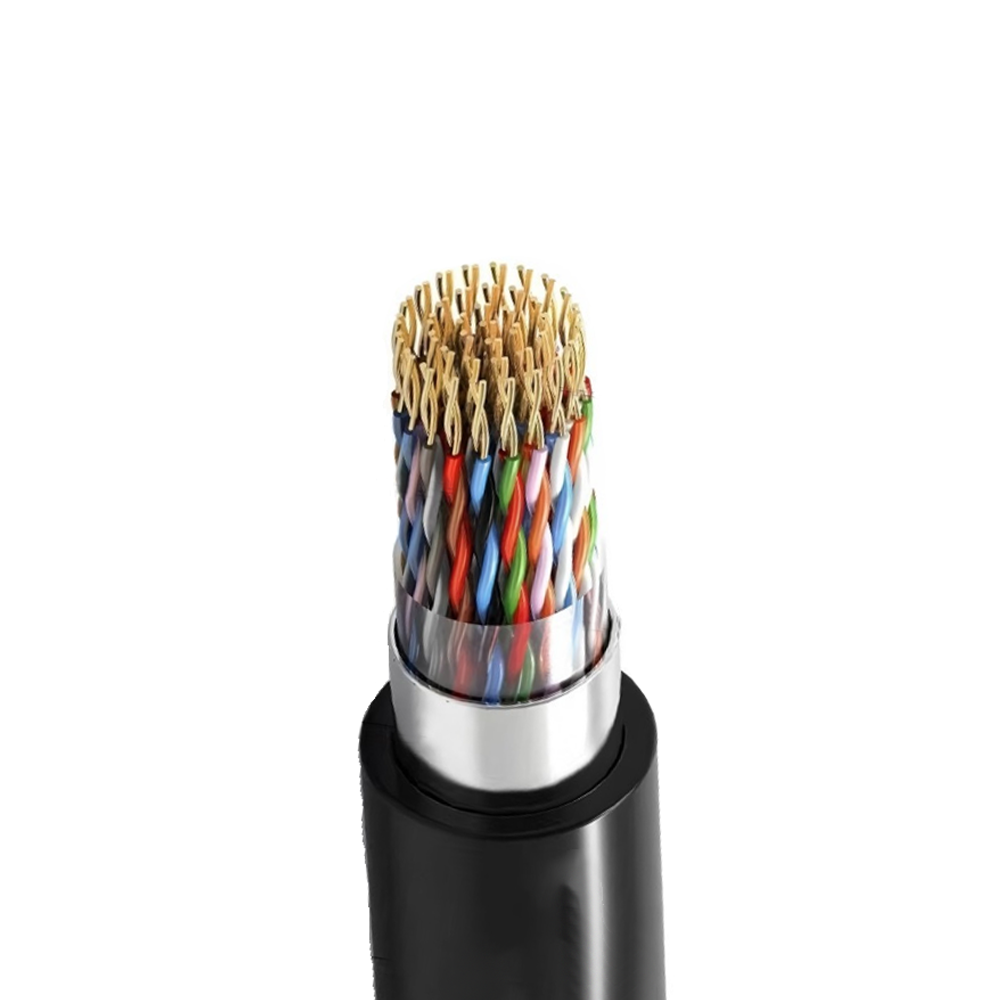

HDPE jakne ostaju standard za izravne ukope i vanjske primjene iz zraka zbog svoje izvanredne otpornosti na vlagu, UV stabilnosti i otpornosti na kemikalije u tlu. Međutim, HDPE se ne ponaša dobro u scenarijima požara — gori bez samostalnog gašenja. Za kabele koji se provlače kroz građevinske uspone, nosače kabela unutar tunela ili zatvorenih industrijskih objekata, LSZH jakne zahtijevaju većina protupožarnih kodova; oni ograničavaju emisiju toksičnih plinova i gustoću dima, što je posebno važno u zatvorenim prostorima gdje evakuacija može biti otežana.
U dinamičkim primjenama - robotske ruke, pokretni alatni strojevi ili sustavi lančanih kabela za povlačenje - ni PE ni PVC ne nude potrebnu mehaničku izdržljivost na savijanje. TPU (termoplastični poliuretan) ovdje je prikladan izbor, nudeći visoku otpornost na habanje i zadržavanje fleksibilnosti čak i nakon milijuna ciklusa savijanja. Kao dio svog razvoja proizvoda vođenog istraživanjem i razvojem, Anhui Zhishang Cable Technology Co., Ltd. radi s kupcima na određivanju materijala za plašt na temelju stvarnih uvjeta rada, umjesto da koristi najjeftiniju dostupnu opciju, prepoznajući da su kvarovi plašta jedan od vodećih uzroka prerane zamjene kabela na terenu.
Kratak pregled svojstava materijala jakne
- HDPE: Najbolja otpornost na vlagu i UV zračenje; pogodan za vanjski/izravni ukop; nije otporan na plamen.
- PVC: Isplativo uz umjerenu fleksibilnost; prihvatljivo usporavanje plamena; izgaranjem oslobađa plin HCl.
- LSZH: Niske toksične emisije u požaru; obavezno za tunele, željeznice i javne zgrade u mnogim regijama.
- TPU: Vrhunska otpornost na habanje i savijanje; idealno za pokretne ili vučne lančane instalacije.
Instalacijske zamke koje s vremenom pogoršavaju performanse kompozitnog kabela
Čak i dobro proizvedeni kompozitni kabel od optičkih vlakana može imati slabiju izvedbu ili prerano otkazati ako prakse postavljanja ne uzimaju u obzir fizičke i mehaničke karakteristike kabela. Jedna od najčešćih pogrešaka je ignoriranje minimalni radijus savijanja . Za kompozitne kabele, ovaj radijus nije jedna vrijednost, već dvostruko ograničenje: optička vlakna i bakreni vodiči mogu imati različite zahtjeve za minimalni radijus savijanja, a kabel mora biti projektiran i instaliran kako bi zadovoljio restriktivnije od ta dva. Kršenje minimalnog radijusa savijanja vlakna dovodi do gubitaka mikro i makro savijanja; prekoračenje granice vodiča može uzrokovati zamor metala i povećani otpor tijekom vremena.
Napetost povlačenja tijekom postavljanja cijevi još je jedan podcijenjen faktor rizika. The maksimalno dopušteno vlačno opterećenje (često navedeno zasebno za ugradnju i dugotrajnu uslugu) ne smije se prekoračiti. Za kabele s vlaknima poduprtim središnjim elementom za čvrstoću (obično FRP ili čelik), član za čvrstoću nosi većinu vlačne sile — ali ako se kabel uhvati ili izvuče iz omotača umjesto da se pravilno završi na kraju, opterećenje se umjesto toga prenosi na optička vlakna ili bakrene vodiče. Ovo je osobito česta pogreška kada instalateri koji nisu upoznati s konstrukcijom kompozitnih kabela koriste standardne ručke za povlačenje dizajnirane za sve električne kabele.
Upravljanje toplinom tijekom instalacije u vrućim okruženjima ili cjevovodima izloženim izravnoj sunčevoj svjetlosti također se često zanemaruje. Toplina ubrzava degradaciju plašta i može uzrokovati različito toplinsko širenje između vlaknastih elemenata i metalnih vodiča. Specificiranje kabela s odgovarajućim radnim temperaturnim rasponom - i provjera da omjeri punjenja cijevi dopuštaju odgovarajuću disipaciju topline - značajno produljuje životni vijek. Kvaliteta spajanja i završetka za optički dio također se mora provjeriti korištenjem OTDR testiranja nakon instalacije, a ne samo vizualnim pregledom, budući da se gubici veze koji su unutar prihvatljivih granica prvog dana mogu značajno pogoršati ako su spoj ili konektor bili pod mehaničkim opterećenjem zbog netočnog usmjeravanja.
