Poznavanje industrije
Zašto je životni vijek Flex-Fatigue najkritičnija metrika performansi za putujuće kabele
Za razliku od kabela za fiksnu instalaciju, elevator putujući ravni kabel podvrgavaju se kontinuiranom cikličkom savijanju tijekom svog životnog vijeka. Svaki put kad se kabina dizala pomakne, kabel visi u lančanoj petlji koja mijenja položaj, savijajući kabel više puta na točki ovjesa i duž visećeg dijela. U visokoj zgradi gdje dizalo obavi 200 do 400 putovanja dnevno, putujući kabel može akumulirati milijune ciklusa savijanja tijekom 15 do 25 godina radnog vijeka. Zbog toga je otpornost na savijanje - a ne sama vlačna čvrstoća ili izolacijska dielektrična svojstva - ključni kriterij izvedbe tijekom specifikacije i nabave kabela.
Životni vijek od zamora savijanjem prvenstveno je određen konstrukcijom žice vodiča. Putni plosnati kabeli koriste fino upletene vodiče, obično klase 5 ili klase 6 prema IEC 60228, koji se sastoje od velikog broja vrlo tankih pojedinačnih žica upletenih zajedno. Vodič klase 6 poprečnog presjeka 0,75 mm² može se izraditi od preko 200 pojedinačnih žica promjera manjeg od 0,08 mm, u usporedbi s krutim vodičem klase 2 istog presjeka koji koristi samo 7 žica. Ovo fino uvijanje raspoređuje naprezanje savijanja na mnogo veći broj žičnih sučelja, dramatično povećavajući broj ciklusa savijanja koje vodič može izdržati prije nego što pojedinačne žice počnu pucati. Kada se finožilni vodiči zamijene grubljim alternativama kako bi se smanjili troškovi, životni vijek savitljivosti naglo pada - često za red veličine - dok kabel još uvijek može proći statička električna ispitivanja, čineći degradaciju nevidljivom sve dok ne počnu kvarovi na terenu.
Izolacijski materijal također doprinosi izdržljivosti savijanja. Termoplastični elastomeri (TPE) i posebno formulirani PVC spojevi koji se koriste u kabelima za vožnju dizala projektirani su da ostanu fleksibilni u širokim temperaturnim rasponima bez pucanja ili stvrdnjavanja. Standardni PVC opće namjene postaje krt na niskim temperaturama i pretjerano omekša na povišenim temperaturama, a oboje ubrzava zamor izolacije na točkama savijanja. Anhui Zhishang Cable Technology Co., Ltd. kvalificira izolacijske spojeve posebno za dinamičke savitljive primjene, provjeravajući izvedbu kroz standardizirano testiranje ciklusa savijanja, umjesto da se oslanja isključivo na podatkovne listove materijala.
Geometrija ravnog kabela i kako ona kontrolira ponašanje petlje u dizalici

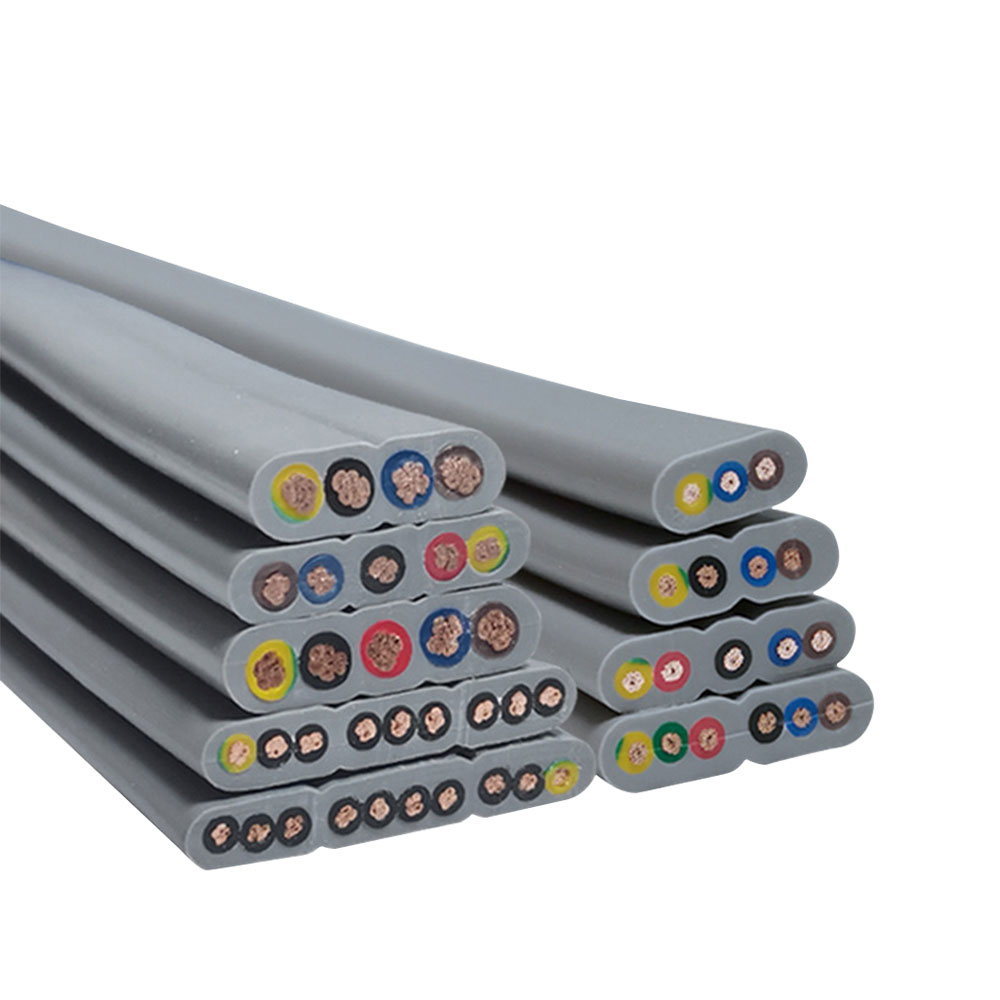

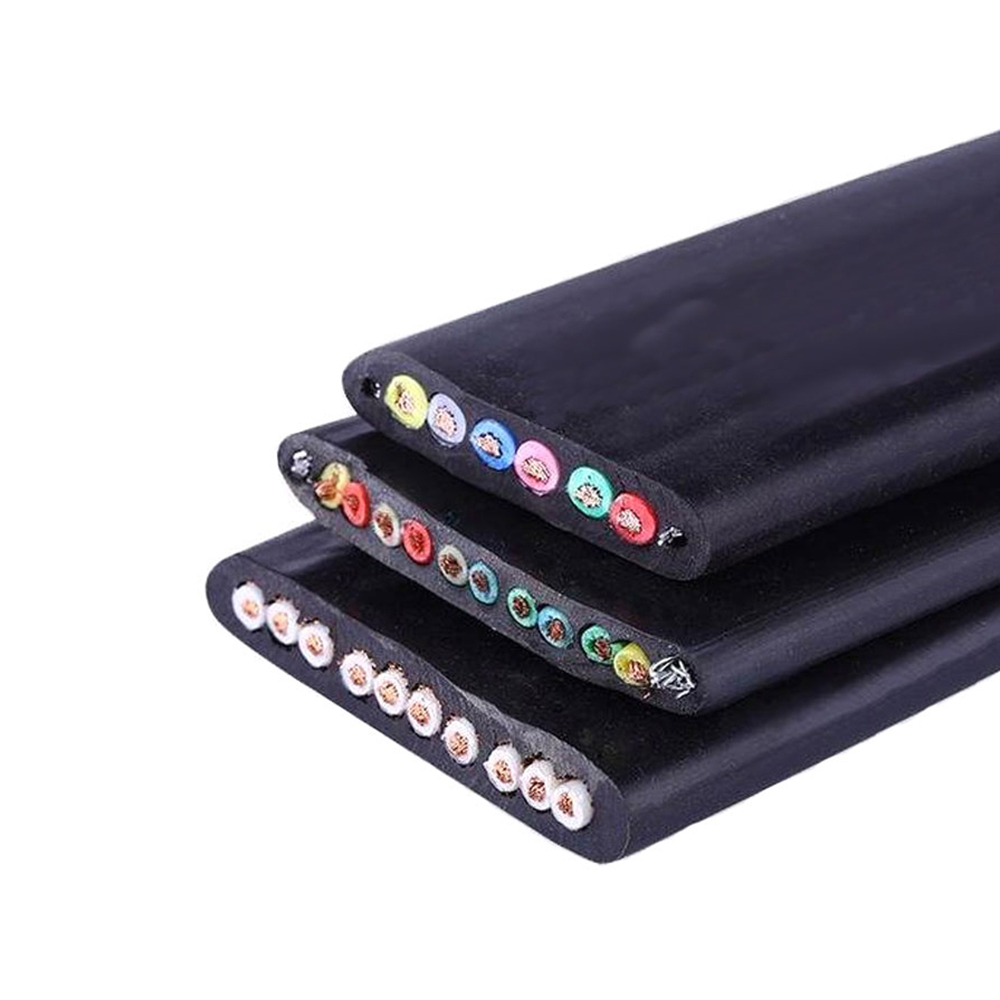

Ravni presjek pokretnog kabela dizala nije samo pogodnost pakiranja - to je namjeran geometrijski odabir koji upravlja načinom na koji kabel visi, savija se i pomiče unutar dizalice. Ravni kabel se preferirano savija u jednoj ravnini (preko svoje uske dimenzije), što održava lančanu petlju stabilnom i predvidljivom dok dizalo putuje. Ova kontrolirana os savijanja sprječava uvijanje, spiralu ili stvaranje nepravilnih petlji kabela koje bi mogle dovesti do kontakta sa zidovima dizalice, protuutegom ili drugim kabelima — a sve su to načini kvarova na koje su kružni kabeli tijekom vremena podložniji.
Omjer širine i debljine ravnog kabela izravno utječe na omjer krutosti između osi savijanja i torzijske osi. Kabel koji je pretanak u odnosu na svoju širinu postaje pretjerano savitljiv u torzijskom smjeru, dopuštajući mu da se savija pod utjecajem asimetričnog opterećenja ili strujanja zraka u visokim dizalicama. Nasuprot tome, kabel koji je predebeo u odnosu na svoju širinu povećava krutost na savijanje u preferiranoj ravnini savijanja, što povećava naprezanje na ovjesnoj stezaljci i može uzrokovati preuranjeni zamor vodiča u blizini točke pričvršćivanja. Proizvođači kabela moraju uravnotežiti ove konkurentske zahtjeve kroz dizajn poprečnog presjeka, a objavljene dimenzionalne specifikacije treba procijeniti imajući na umu ovaj funkcionalni kontekst, a ne tretirati ih kao proizvoljne fizičke karakteristike.

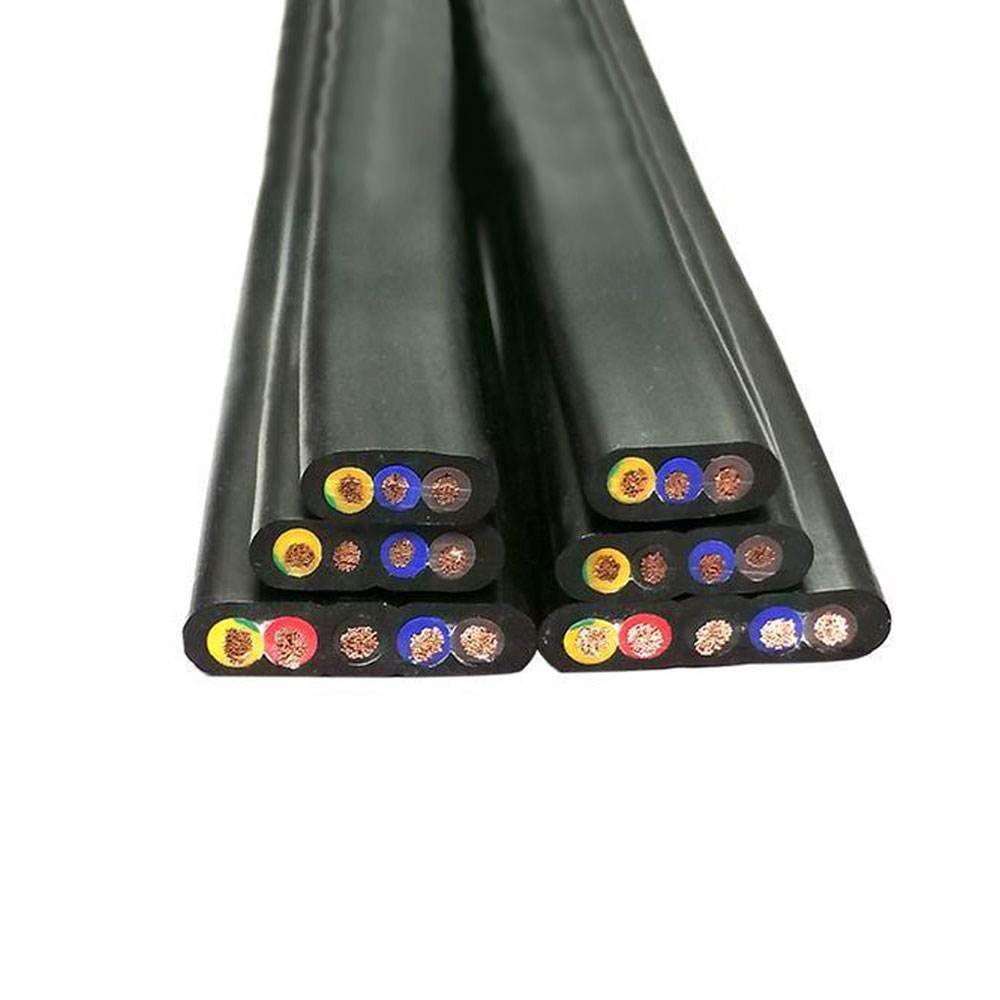

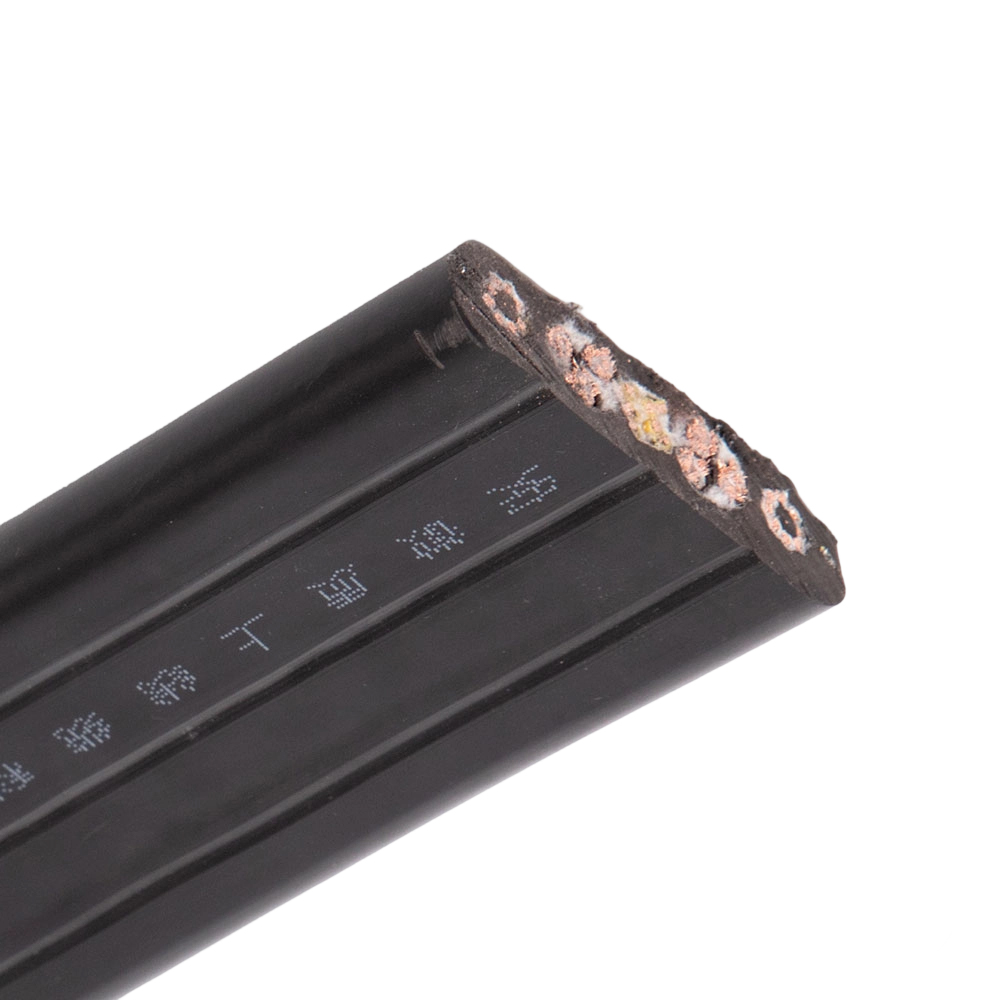

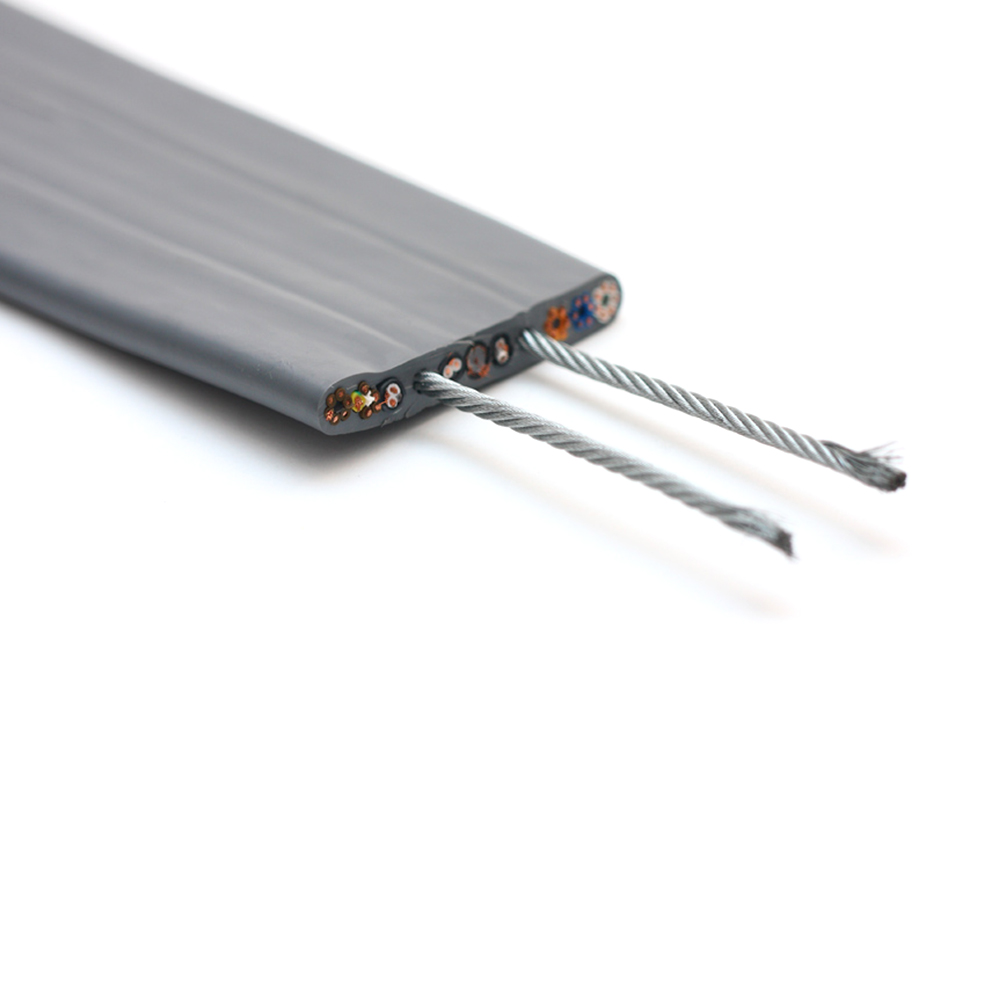

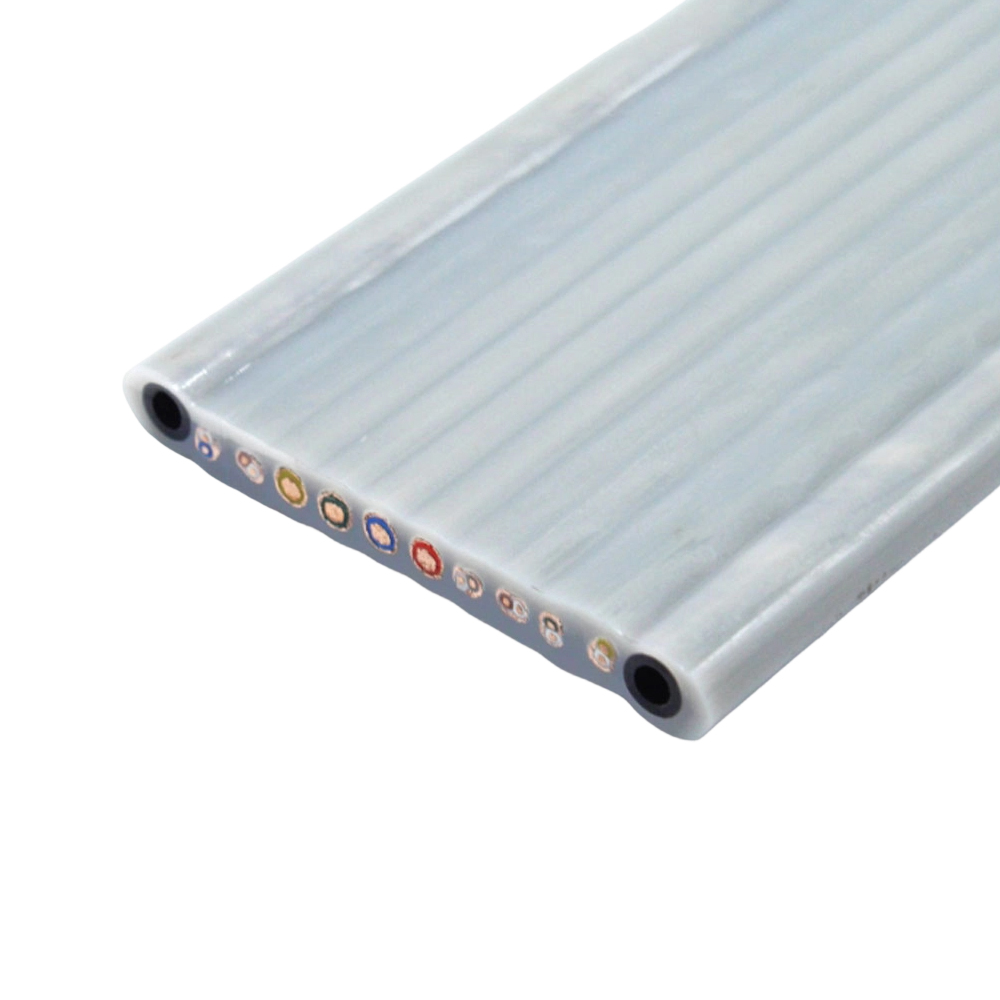

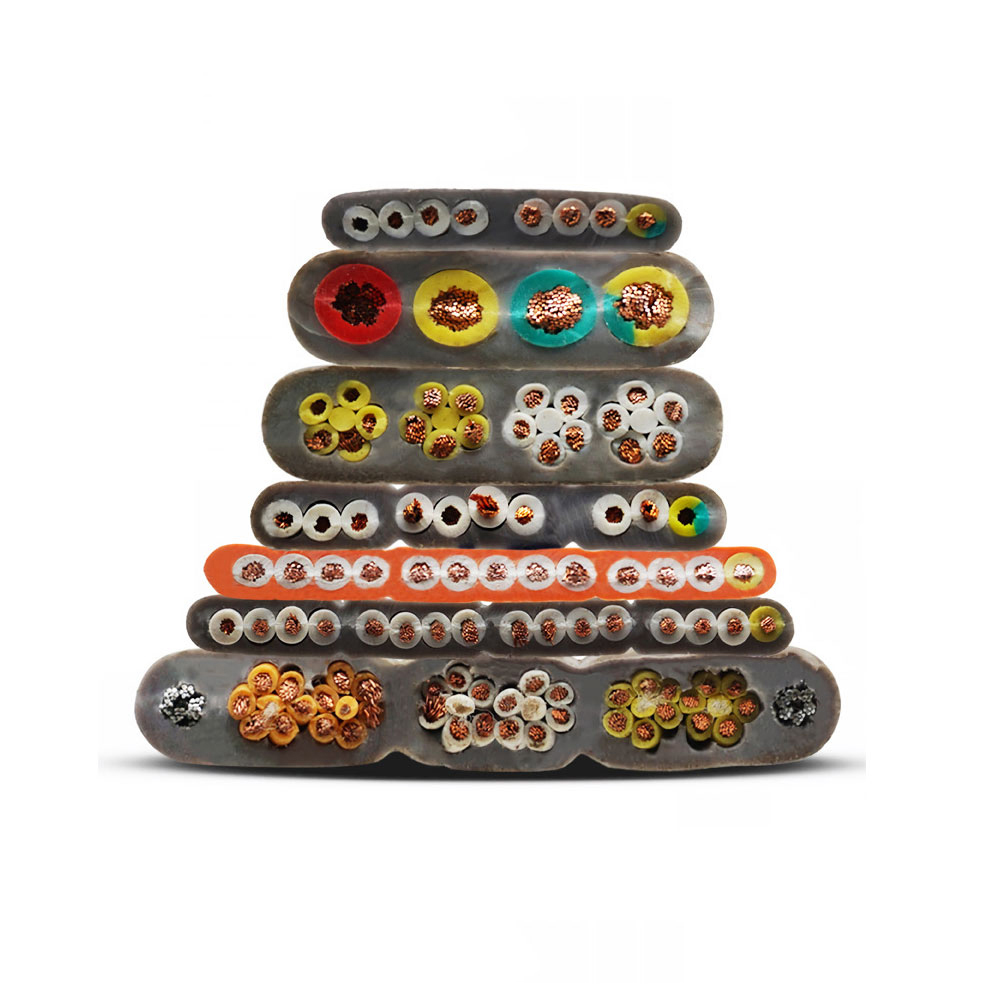

Za visoke instalacije koje prelaze 100 metara puta, obično su potrebne dodatne mjere za upravljanje dinamikom petlje. Elementi za ojačanje od čelika ili vlakana ponekad su ugrađeni unutar ravnog kabela paralelno s vodičima, osiguravajući kontroliranu uzdužnu krutost koja sprječava prekomjerno ugibanje petlje uz održavanje poprečne fleksibilnosti. Položaj ovih elemenata za pojačanje unutar poprečnog presjeka kabela utječe na neutralnost savijanja — idealno bi ih bilo postaviti na ili blizu neutralne osi savijanja tako da nose vlačna i tlačna opterećenja tijekom vješanja bez povećanja naprezanja na savijanje koje doživljavaju vodiči uz njih.
Ključni geometrijski parametri koji utječu na stabilnost petlje dizalice
- Omjer širine i debljine: Određuje omjer krutosti na savijanje i torziju; određuje zadržava li kabel stabilnu petlju u jednoj ravnini ili ima tendenciju uvijanja.
- Srednji položaj ovjesa: Točka pričvršćivanja petlje u odnosu na duljinu kabela utječe na geometriju petlje na različitim položajima automobila; neispravan odabir središnje točke uzrokuje da se sajla vuče po podu boksa na niskim položajima ili da je zateže na vrhu hoda.
- Postavljanje armaturnih elemenata: Čelična ili kevlarska punila dodaju uzdužnu krutost; njihova udaljenost od neutralne osi mora biti minimalizirana kako bi se izbjeglo pojačano naprezanje na savijanje u susjednim vodičima.
- Težina kabela po metru: Teži kabeli proizvode veće progibe kontaktne mreže i veća vlačna opterećenja na ovjesnoj stezaljci; za duga putovanja upravljanje težinom jednako je važno kao i električni kapacitet.
Sastav strujnog kruga u modernim pokretnim kabelima za dizala: više od jednostavnog napajanja i upravljanja

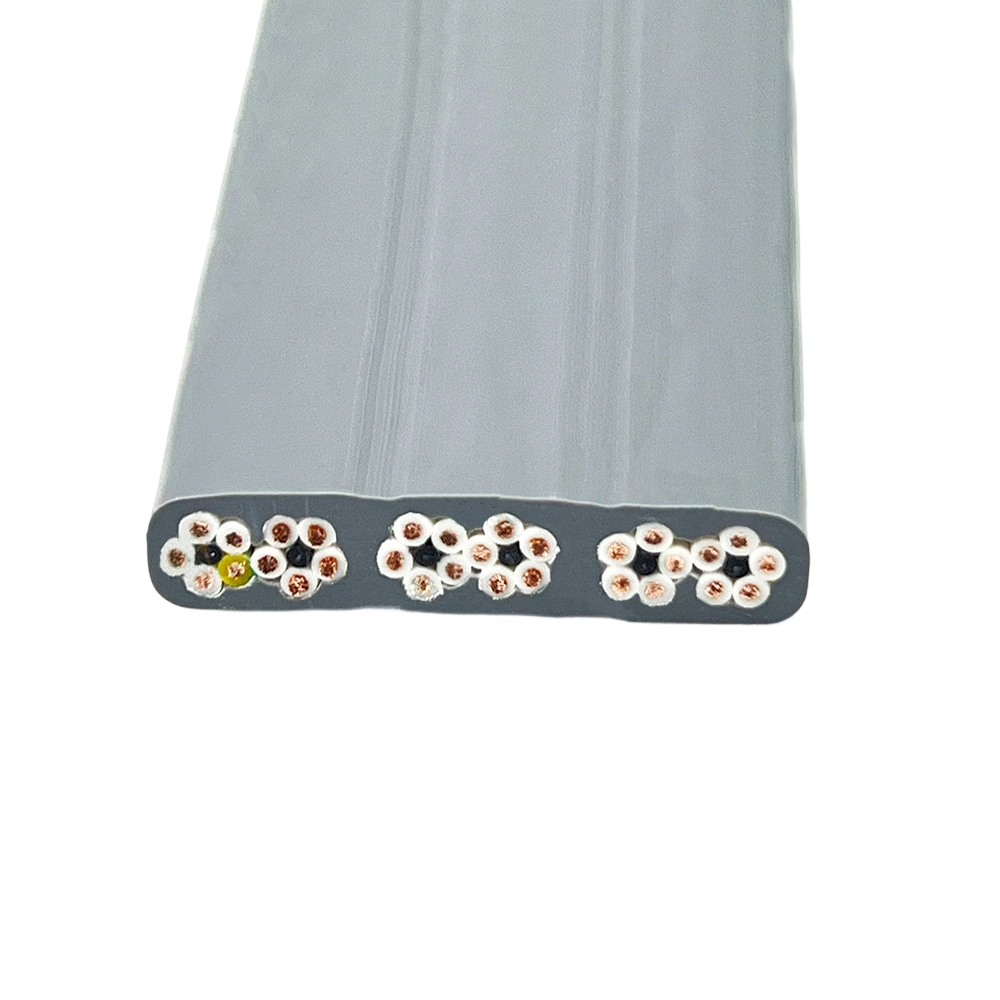

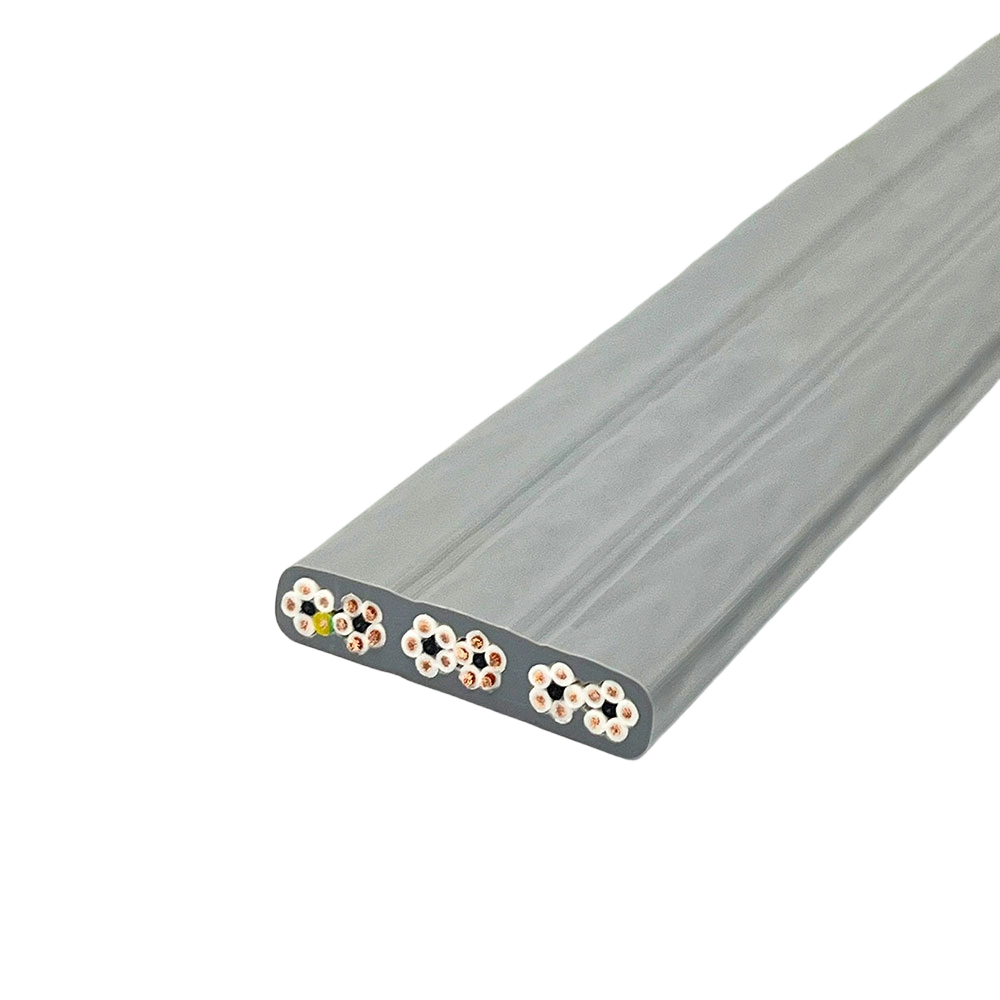

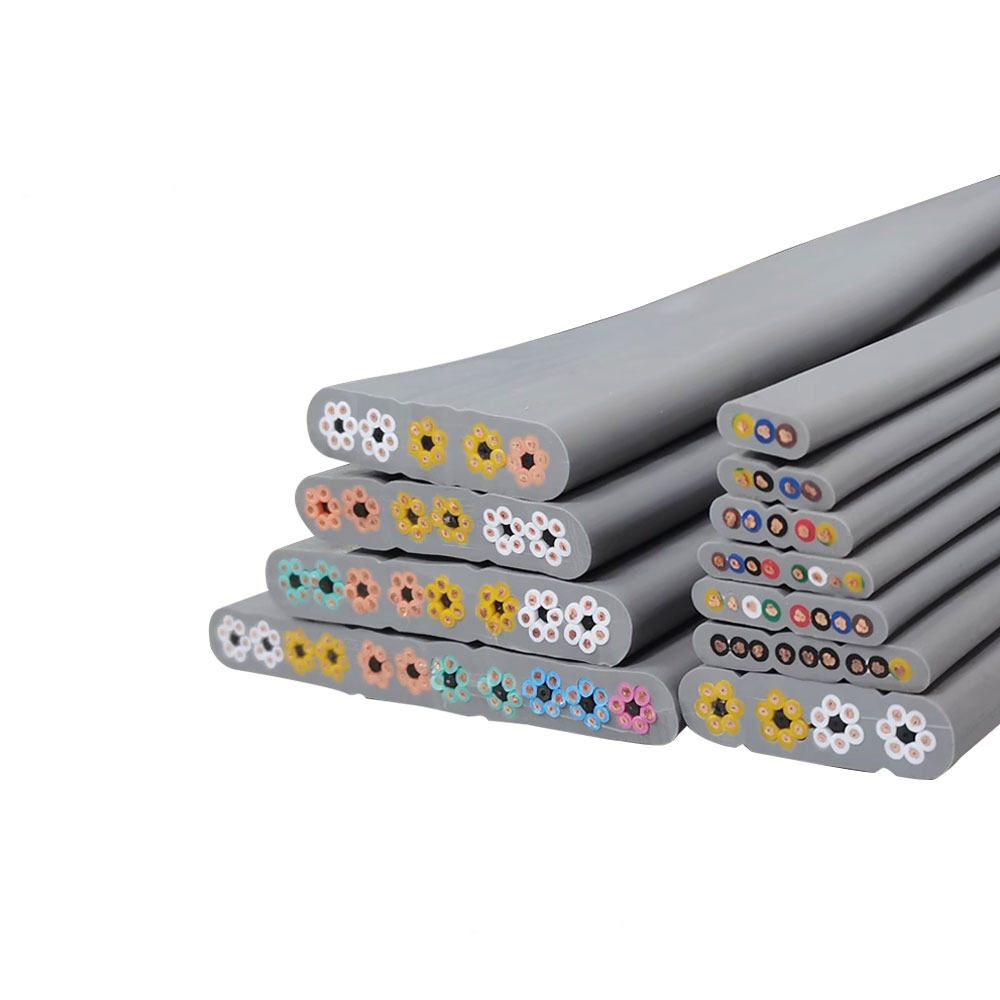

Suvremeni sustavi dizala zahtijevaju pokretne kabele za prijenos sve raznolikije mješavine tipova strujnih krugova unutar jednog ravnog tijela kabela. Rane instalacije koristile su odvojene kabele za napajanje i kontrolu, ali moderni integrirani plosnati kabeli kombiniraju strujne vodiče, parove upravljačkih signala, parove komunikacijskih podataka i u nekim slučajevima koaksijalne elemente za video ili visokofrekventnu signalizaciju — sve unutar jednog kabela koji mora održavati električnu izolaciju između vrsta krugova dok se savija milijune puta. Razumijevanje zahtjeva svake vrste strujnog kruga u smislu dimenzioniranja vodiča, zaštite i izolacije bitno je za procjenu odgovara li specifikacija kabela stvarnim zahtjevima sustava.
| Vrsta strujnog kruga | Tipična veličina vodiča | Potreban oklop | Primarna funkcija |
|---|---|---|---|
| Napajanje (rasvjeta / ventilator) | 1,0 – 2,5 mm² | br | Auto rasvjeta, ventilacija, motori za vrata |
| Sigurnosni/kontrolni krugovi | 0,75 – 1,5 mm² | Neobavezno | Sigurnosni lanac, odabir poda, kontrola vrata |
| Serijska komunikacija (CAN / RS485) | 0,5 – 0,75 mm² upredena parica | Da (pojedinačno ili ukupno) | Podatkovna sabirnica upravljač-auto |
| Video/portafon | Koaksijalni ili oklopljeni par | Da (koaksijalni štit) | CCTV, putnički portafon |
| Uzemljenje / PE vodič | Jednaka jezgri najveće snage | N/A | Zaštitno uzemljenje metalnih konstrukcija automobila |
Oklop unutar ravnog putujućeg kabela predstavlja poseban inženjerski izazov jer konvencionalni pleteni ili folijski oklopi smanjuju fleksibilnost i povećavaju težinu. Zaštita pojedinačnog para pomoću aluminizirane poliesterske trake s odvodnom žicom praktično je rješenje za podatkovne i komunikacijske parove unutar putujućeg kabela — pruža odgovarajuće prigušenje EMI bez značajnog ukrućenja kabela ili povećanja njegovog poprečnog presjeka. Sveukupno oklapanje cijelog snopa kabela rjeđe je u primjenama putujućih kabela jer bi stvorilo kruti element koji se proteže cijelom širinom kabela, degradirajući performanse savijanja. Kao što je Zhishang Cable otkrio kroz proizvodno iskustvo, pozicioniranje oklopljenih parova unutar poprečnog presjeka ravnog kabela također je važno: njihovo postavljanje u središte ravnog profila, a ne na rubove, smanjuje naprezanje savijanja koje doživljavaju i produljuje integritet oklopa tijekom vijeka trajanja kabela.
Dizajn ovjesne stezaljke i prakse ugradnje koje određuju dugoročnu pouzdanost
Ovjesna stezaljka — hardver koji pričvršćuje pokretni kabel na kabinu dizala i na središnju konzolu dizalice — jedino je mjesto gdje kabel prelazi iz visećeg dinamičkog elementa u fiksnu točku pričvršćivanja. Ovaj prijelaz stvara koncentraciju naprezanja koja predstavlja nerazmjeran udio kvarova na putujućem kabelu. Loš dizajn stezaljke ili neispravna praksa postavljanja u ovom trenutku može uzrokovati zamor vodiča, abraziju izolacije i pucanje omotača unutar djelića projektiranog životnog vijeka kabela, bez obzira na to koliko je dobro sam kabel proizveden.
Pravilno dizajnirana ovjesna stezaljka ravnomjerno raspoređuje silu stezanja po cijeloj širini kabela bez prikliještenja pojedinih skupina vodiča. Stezaljke koje primjenjuju točkasta opterećenja ili neravnomjeran pritisak stvaraju lokalizirano pojačanje savijanja — kabel se oštro savija na rubu stezaljke umjesto da postupno prelazi u viseći dio. Ovo dramatično ubrzava zamor vodiča na stegnutom dijelu. Stezaljka bi također trebala osigurati kontrolirani radijus savijanja na izlaznoj točki kabela, usmjeravajući kabel u njegovu slobodno viseću kontaktnu mrežu umjesto da mu dopušta da izlazi pod oštrim kutom. Mnoge komercijalno dostupne stezaljke uključuju oblikovan radijus ili čizmu za rasterećenje naprezanja za ovu svrhu; instalacije koje koriste improvizirani stezni hardver bez ove značajke čest su izvor preranog kvara.
Duljina ugradnje i pozicioniranje središnje točke jednako su posljedični. Slobodno viseća petlja kabela mora biti dimenzionirana tako da na najnižem položaju automobila ostane minimalna omča bez da kabel dodiruje pod boksa; a na najvišem položaju automobila, petlja ne postaje toliko čvrsta da povlači kabel pod uzdužnom napetosti. Proizvođači obično daju smjernice za izračun putne udaljenosti do duljine kabela, ali one moraju uzeti u obzir stvarnu geometriju dizalice, položaj središnjeg nosača dizalice u odnosu na domet kretanja automobila i svaki pomak između točke pričvršćenja automobila i nosača dizalice. Pogreške u bilo kojem od ovih parametara izravno se pretvaraju u abnormalne uzorke naprezanja koji skraćuju životni vijek kabela, čineći izračun prije instalacije nužnim korakom, a ne izbornim usavršavanjem.
