TRVVP Otpornost na elektromagnetske smetnje Drag Chain kabel

Ekstremna fleksibilnost i visoka vlačna čvrstoća:
Kombinacija ultrafleksibilnih vodiča i integriranih zateznih elemenata ispunjava zahtjeve za klipno kretanje dizala velikom brzinom.
Jamstvo integriteta signala:
Dodavanje općeg oklopa na temelju upletene parice ili pojedinačnog oklopa stvara višestruke slojeve zaštite, što je posebno prikladno za prijenos signala sabirnice (kao što su CAN, Ethernet) i video signala u modernim dizalima bez strojarnice, brzim dizalima i inteligentnim dizalima.
Pouzdana mehanička i ekološka izdržljivost:
Dizajniran posebno za okolinu okomitog klipnog savijanja u oknima dizala, ima dug životni vijek savijanja. PVC omotač pruža osnovnu zaštitu okoliša.
Opseg primjene: koristi se u dizalima, dizalima i vertikalnim sustavima za podizanje gdje postoji rizik od elektromagnetskih smetnji ili visoki zahtjevi za kvalitetu prijenosa signala, služeći kao putujući kabeli za prijenos mješovite snage, upravljanja, podataka i video signala.

Vodič: žareni bakreni vodič klase 6 (višežilne ultra-fine bakrene žice), iznimno fleksibilan. Raspon poprečnog presjeka: 0,75 mm² do 2,5 mm² (signal/kontrola), 4 mm² do 35 mm² (napon).
Izolacija: Specijalni fleksibilni PVC, kodiran bojama.
Osnovna struktura: Višejezgrena integracija s fleksibilnim konfiguracijama, kao što su:
• Naponske jezgre (3-fazno uzemljenje)
• Upravljačke/signalne jezgre (višestruke jezgre, često upredene parice za smanjenje unutarnjeg preslušavanja)
• Komunikacijske/sabirničke jezgre (npr. CAN sabirnica, Ethernet parovi)
• Video jezgre (npr. koaksijalni kabeli)
Vlačni element: Središnja ili integrirana aramidna pređa, vlaknasto uže ili uže od pocinčane čelične žice za otpornost na mehaničku napetost.
Ispuna: nehigroskopni materijal za punjenje za održavanje okruglosti kabela.

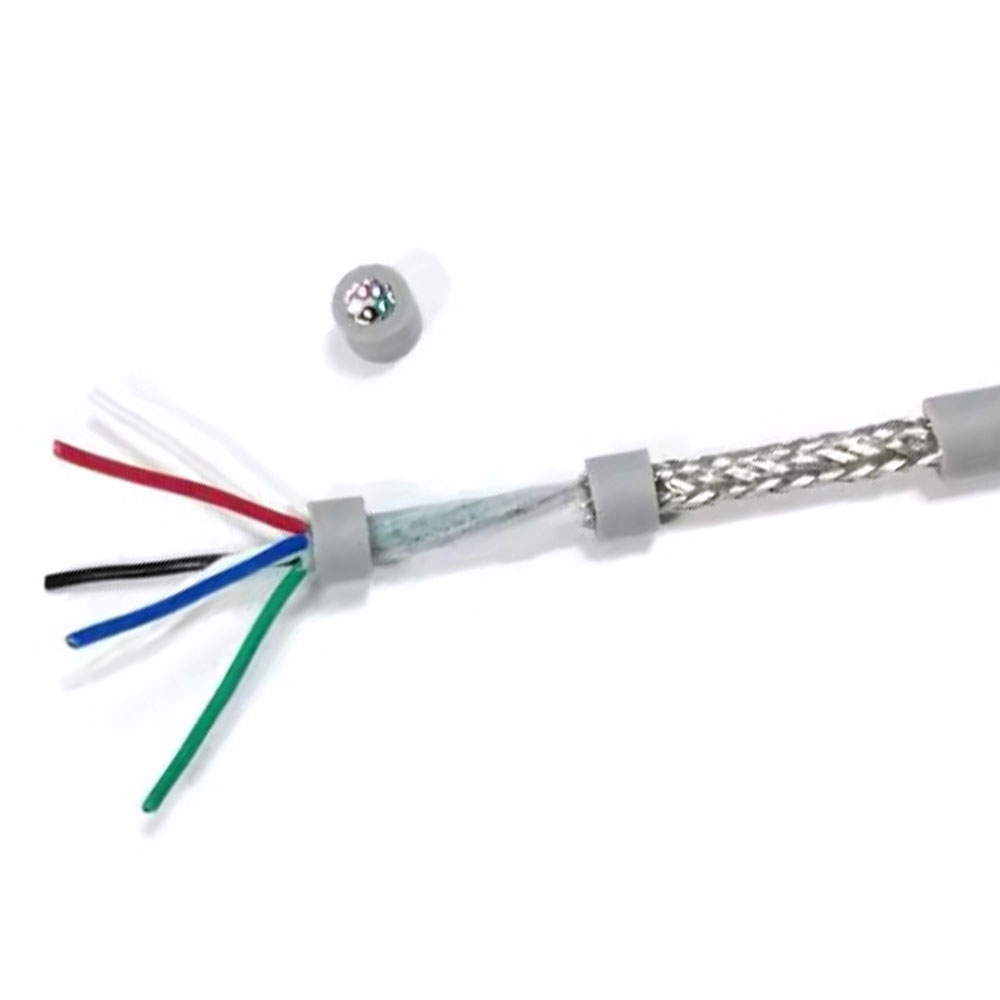

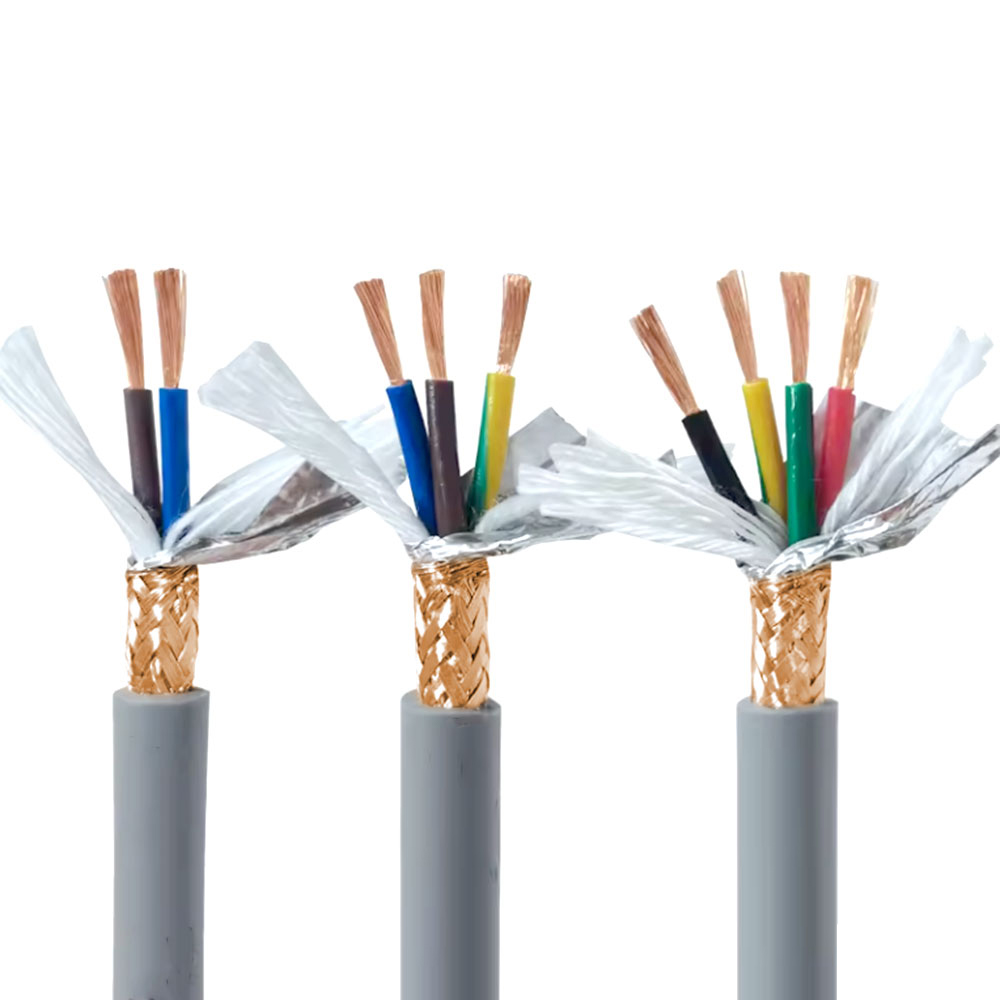

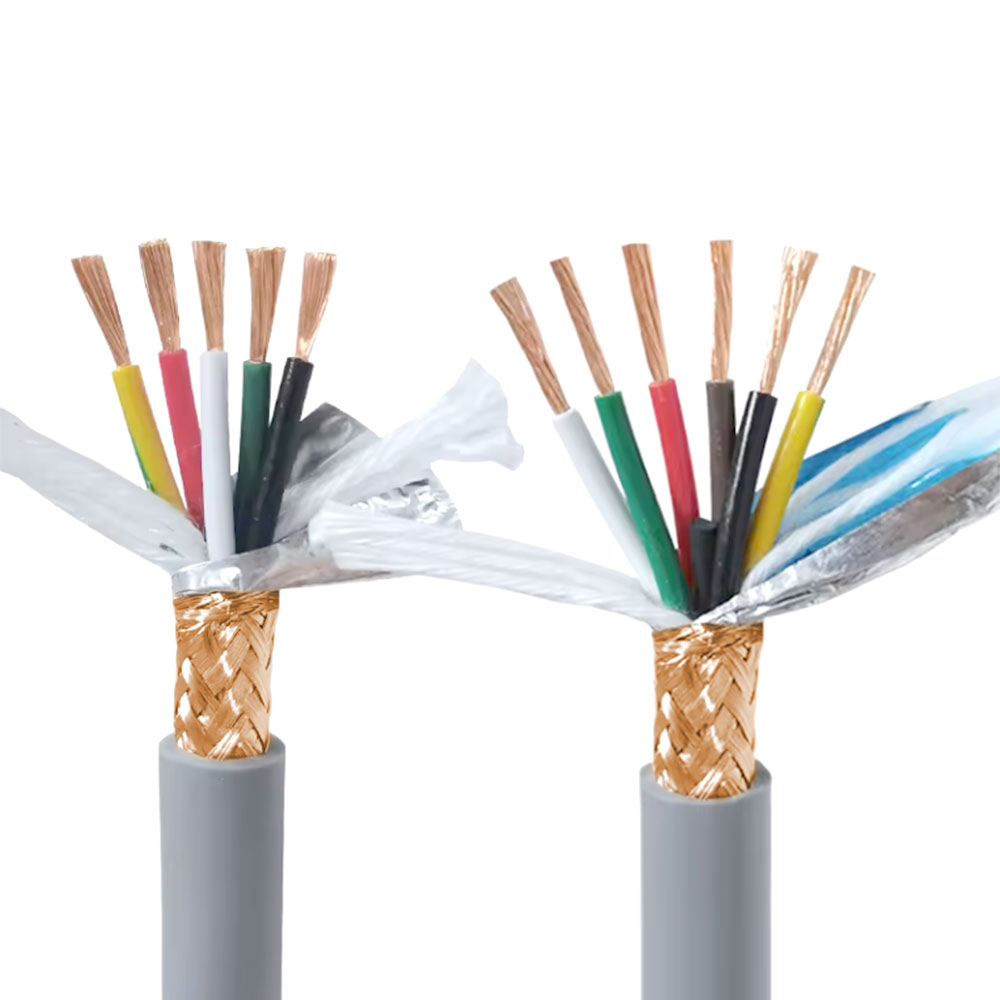

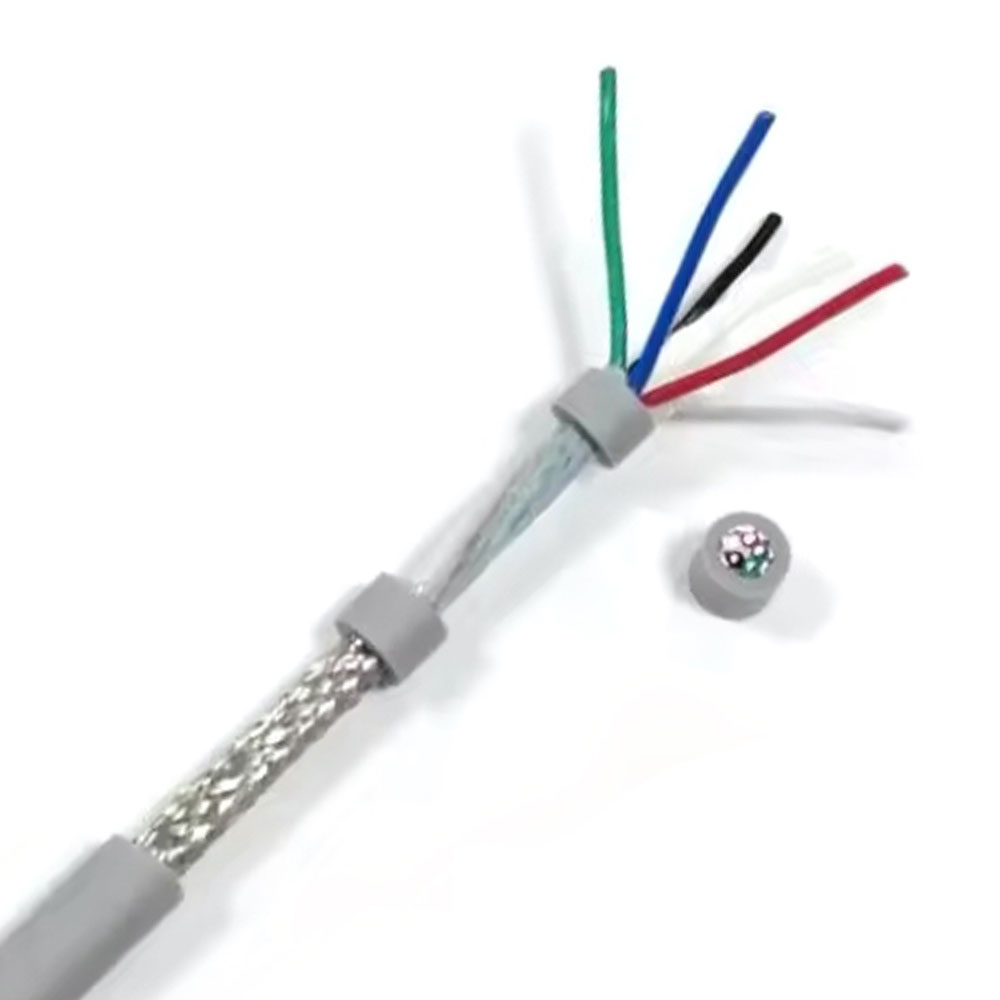

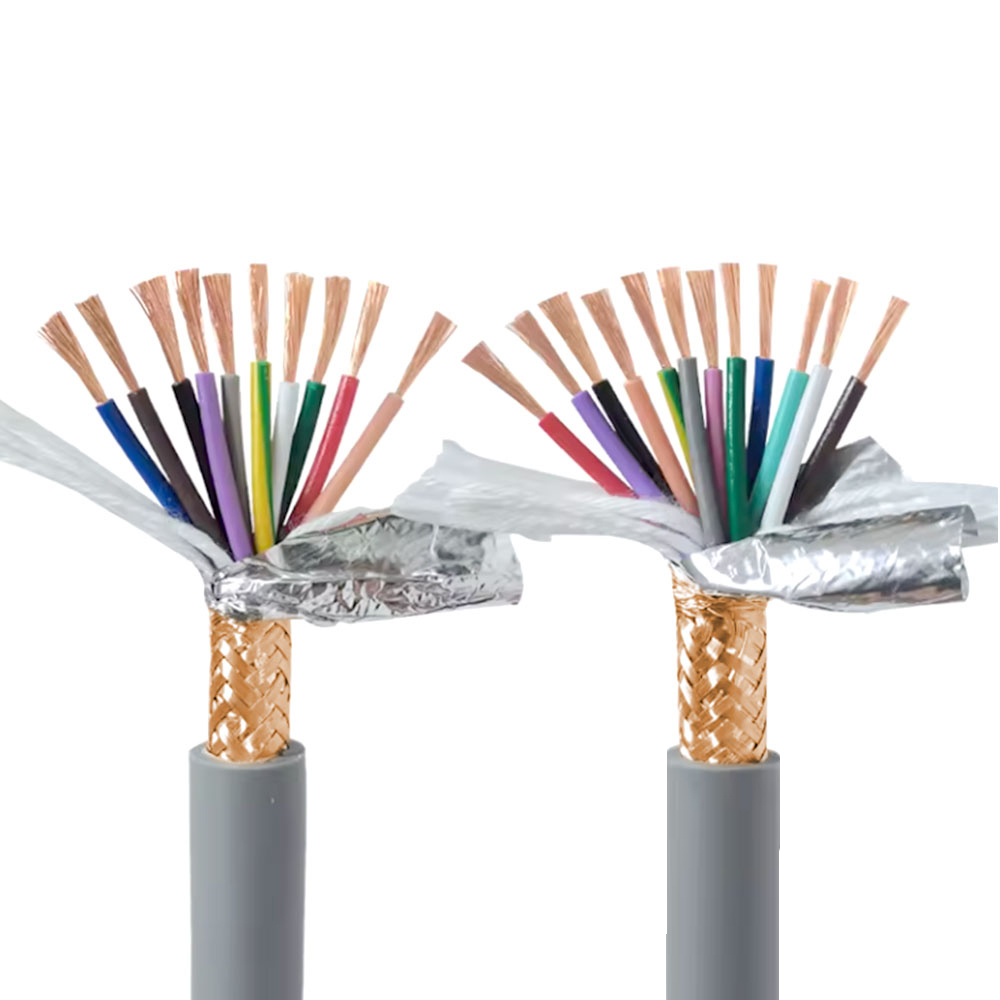

Struktura oklopa (značajka jezgre): Sveukupni oklop: obično koristi pletenu mrežu od pokositrenog bakra ili odvodnu žicu od aluminij-plastične kompozitne trake, s pokrivenošću ≥80%, koja obuhvaća sve žile kabela unutar plašta. Neki modeli mogu uključivati ​​individualnu zaštitu za kritične parove (npr. komunikacijske parove).
Plašt: PVC visoke čvrstoće, otporan na habanje i savijanje, obično crne ili sive boje, i može imati svojstva niskog dima bez halogena (LSZH).
Nazivni napon: 300/500V ili 450/750V.
Dugotrajna radna temperatura: -15°C do 70°C (za mobilnu instalaciju).
Minimalni radijus savijanja: Mobilna instalacija: 10 × D (gdje je D vanjski promjer kabela).
Visina ovjesa: Dizajnirana na temelju čvrstoće vlačnog elementa, obično podržava visine dizanja od 80 do 200 metara.
Ocjena otpornosti na plamen: U skladu s GB/T 18380.1 (ili IEC 60332-1).
Učinkovitost zaštite: Pruža određenu razinu otpornosti na elektromagnetske smetnje (EMI), sprječavajući prodiranje vanjskih smetnji ili zračenje unutarnjih signala.
