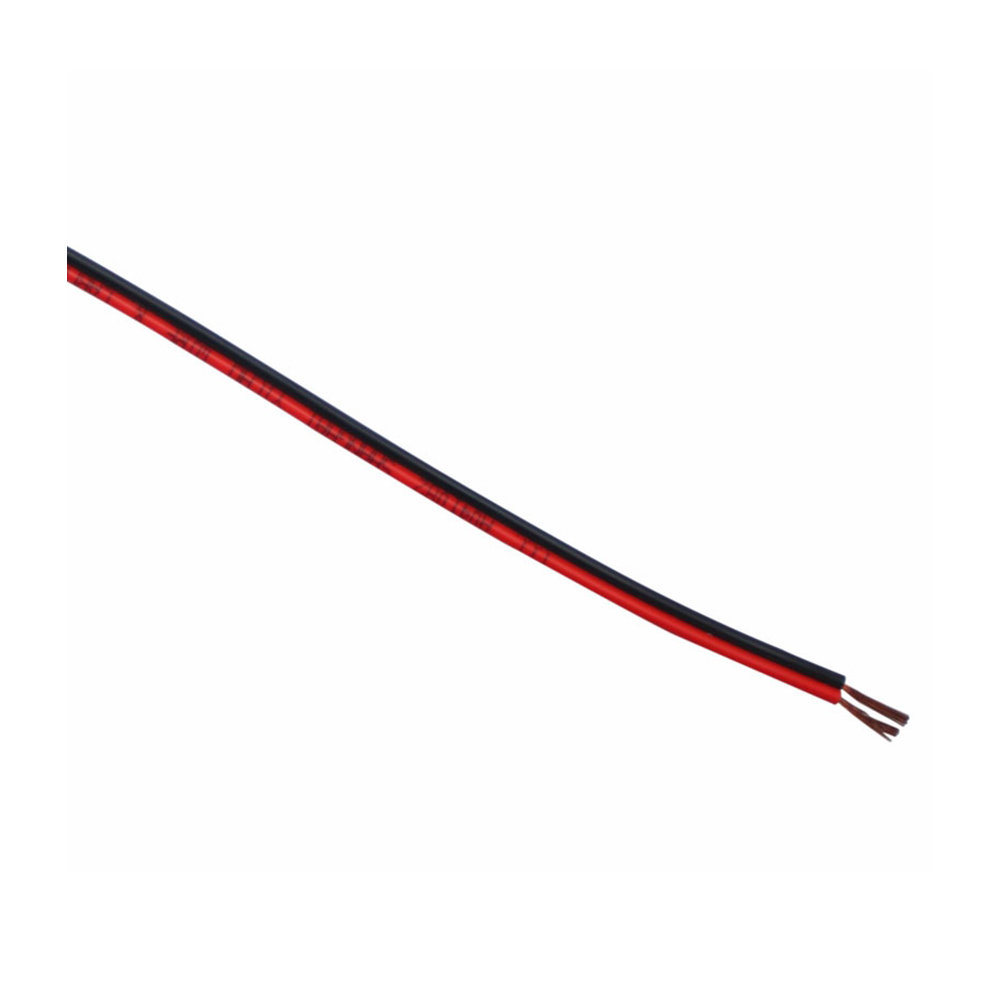

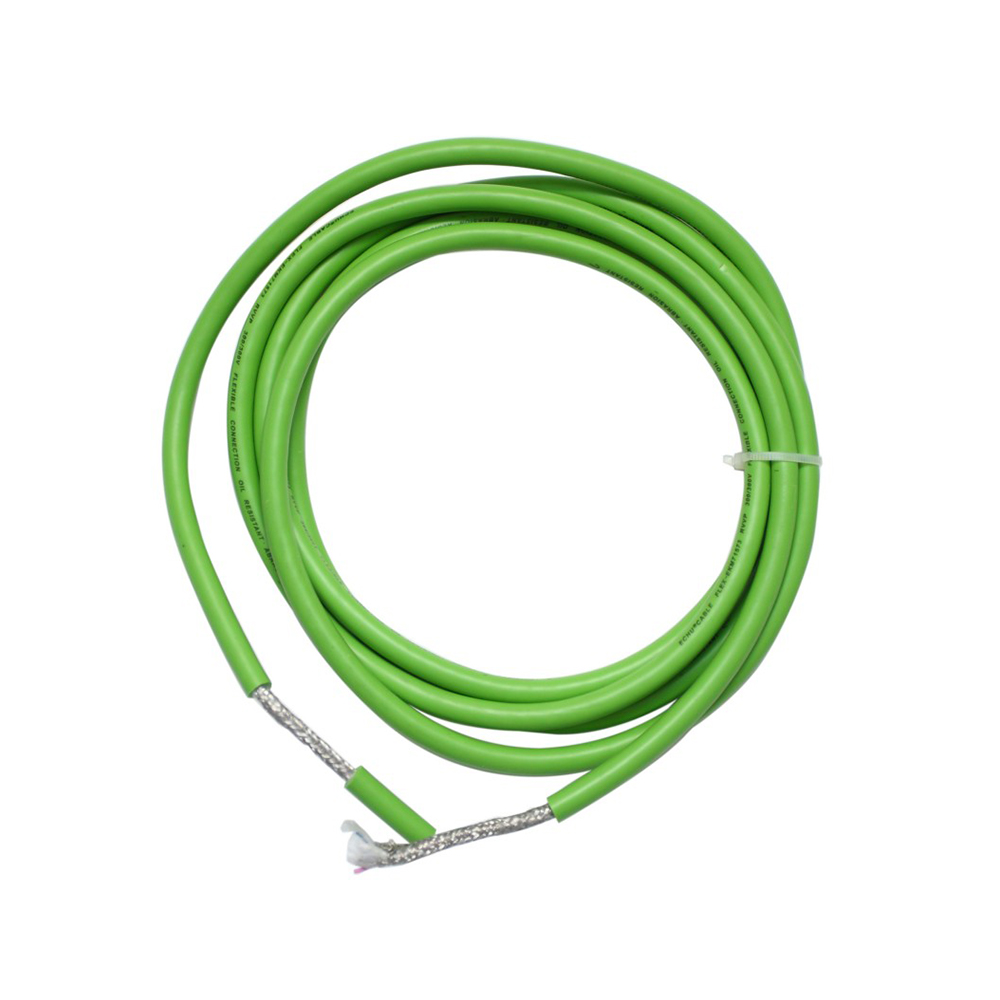

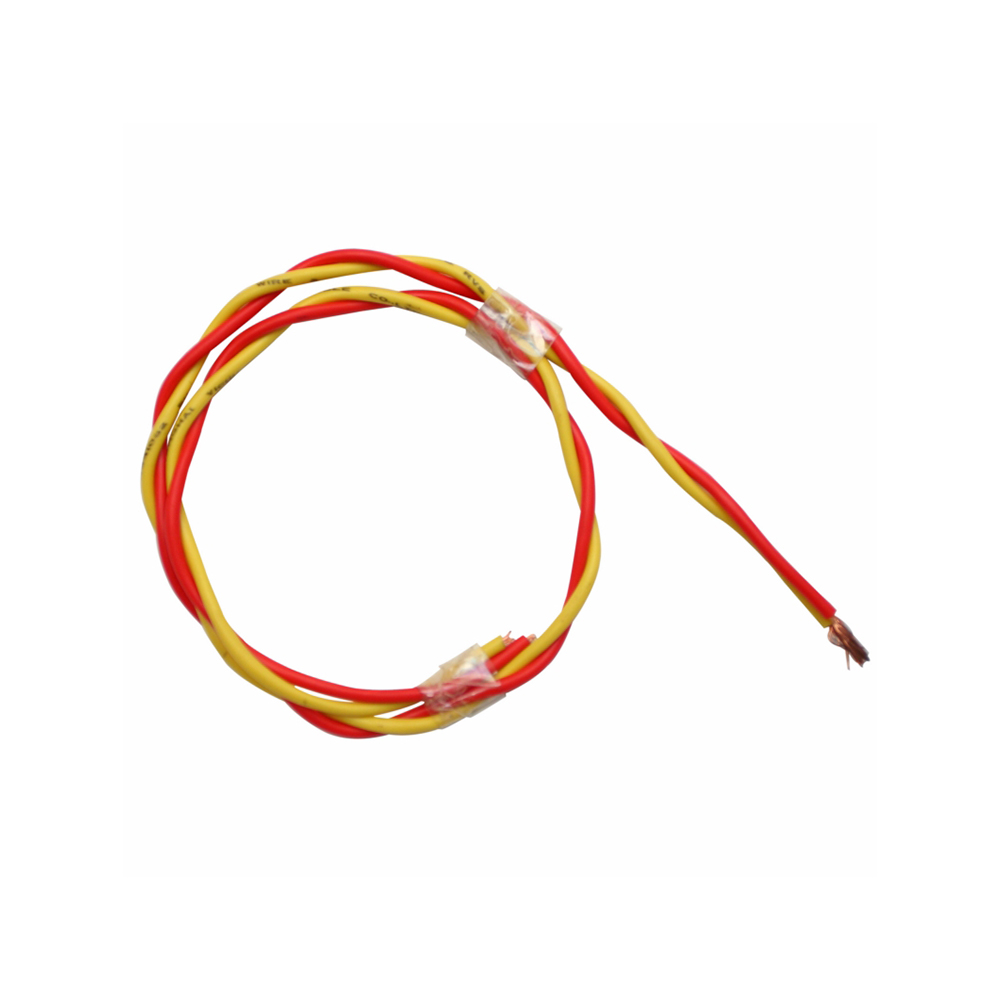

JQR-246P PVC robotski kabel, potpuni bakreni oklop

Osiguranje integriteta signala:
Dizajn slojevitog oklopa učinkovito izolira preslušavanje između energetskih vodova i osjetljivih kontrolnih/signalnih vodova, sprječavajući da visokofrekventni šum iz servo pogona utječe na povratnu informaciju kodera ili komunikaciju sabirnice, čime se smanjuju stope pogrešaka.
Ekonomična dinamička izdržljivost:
Dok pruža dobru zaštitu, zadržava visoku isplativost i milijune ciklusa savijanja PVC robotskih kabela, ispunjavajući zahtjeve čvrstoće većine scenarija industrijske automatizacije.
Osnovna zaštita okoliša:
PVC omotač nudi temeljnu zaštitu od ulja, masti, rashladne tekućine i vlage, ispunjavajući potrebe općeg industrijskog okruženja.
Opseg primjene: Koristi se za pouzdan prijenos mješovite snage i osjetljivih signala u općoj opremi za industrijsku automatizaciju gdje postoje određene elektromagnetske smetnje i kabel mora izdržati klipno gibanje srednje do visoke frekvencije.
JQR-246P PVC robotski kabel Prednosti
Zaštitni sloj s punim bakrenim pletenicama: koristi pleteni oklop od pokositrene bakrene žice visoke gustoće s ≥85% pokrivenosti, učinkovito potiskujući elektromagnetske smetnje i osiguravajući stabilan prijenos signala upravljanja robotom.
Vrlo fleksibilan dinamički dizajn: fino užetani bakreni vodiči bez kisika u kombinaciji s PVC elastomernim omotačem postižu minimalni radijus savijanja od 5 puta vanjskog promjera, što je prikladno za visokofrekventne 摆动 scenarije u zglobovima robota.
Struktura otporna na torziju i habanje: Optimizirani nagib jezgre kabela i formula omotača otporna na trganje izdržavaju opetovano uvijanje i trenje u robotskim sustavima nosača kabela.
Otpornost na ulje i prilagodljivost okolišu: PVC omotač je otporan na ulje, slabe kiseline i lužine, što ga čini prikladnim za složena industrijska okruženja kao što su proizvodnja automobila i elektronički sklopovi.
Sigurna i pouzdana potvrda: UL/CE certificirana, otpornost na plamen u skladu sa standardima IEC 60332, ispunjava sigurnosne zahtjeve automatizirane opreme.

Prodajne točke proizvoda
Specijalizirani kabel za industrijske robote: Pruža integrirana rješenja za prijenos energije, signala i kontrole u automatiziranoj opremi kao što su šestosni roboti i SCARA roboti.
Jamstvo signala protiv smetnji: Dizajn s potpunom bakrenom zaštitom osigurava stabilan prijenos signala enkodera servo motora i komunikacije sabirnice bez izobličenja u jakim elektromagnetskim okruženjima.
Dugi ciklus dinamičkog životnog vijeka: prolazi 10 milijuna testova savijanja nosača kabela, prikladno za scenarije kontinuiranog rada visokog intenziteta kao što su automobilsko zavarivanje i rukovanje materijalima.
Ekonomični robotski kabel: Optimizira troškove dok ispunjava zahtjeve dinamičke izvedbe, pružajući isplativ izbor za male i srednje velike projekte automatizacije.
Kompatibilnost s brzom zamjenom: Standardizirani vanjski promjer i dizajn sučelja, kompatibilan s kabelskim kanalima i konektorima glavnih robnih marki robota, smanjujući vrijeme prekida održavanja.

Vodič: fina bakrena žica bez kisika (klasa 5 ili 6), posebno upletena. Raspon poprečnog presjeka: 0,25 mm² do 16 mm² (uobičajeno).
Izolacija: Specijalni fleksibilni PVC ili elastomer, označen bojama.
Struktura jezgre: integracija s više jezgri (npr. 4, 8, 12, 19 jezgri, itd.), uključujući:
• Električni vodovi
• Upravljačke/signalne linije (obično upredene parice za smanjenje unutarnjeg preslušavanja)
• Linije sabirnice/povratne veze (npr. parovi kodera)
Unutarnji omotač/ispuna: Fleksibilni PVC ili pamuk za punjenje, osigurava jezgru i smanjuje unutarnje trenje.
Zaštitna struktura (osnovna značajka): Potpuna zaštita od bakra:
1. Zaštita para: Kritični parovi signala (npr. koderi, komunikacijske sabirnice) mogu koristiti neovisnu zaštitu od aluminijske folije.
2. Cjelokupna zaštita: pletena mreža od pokositrenog bakra visoke gustoće, pokrivenost ≥80%, pruža sveobuhvatnu elektromagnetsku zaštitu i pouzdano uzemljenje.
Vanjski omotač: Modificirani polivinil klorid, s dobrom fleksibilnošću, otpornošću na habanje, otpornošću na ulje (IEC 60811-2-1) i UV otpornošću. Obično siva ili crna.
Nazivni napon: 300/500V ili 0,6/1kV.
Ispitni napon: 1500V do 3000V (50Hz, 1 minuta).
Dugotrajna radna temperatura: Mobilni: -5°C do 70°C; Fiksno: -15°C do 70°C.
Minimalni radijus savijanja: Mobilna instalacija (u nosačima kabela): 7,5 × D do 10 × D (D: vanjski promjer kabela).
Životni vijek savijanja: >2 milijuna do 5 milijuna recipročnih pokreta u nosačima kabela.
Torzijska izvedba: Može izdržati kontinuiranu torziju od ±180°/metar.
Ocjena otpornosti na plamen: u skladu s IEC 60332-1-2.
