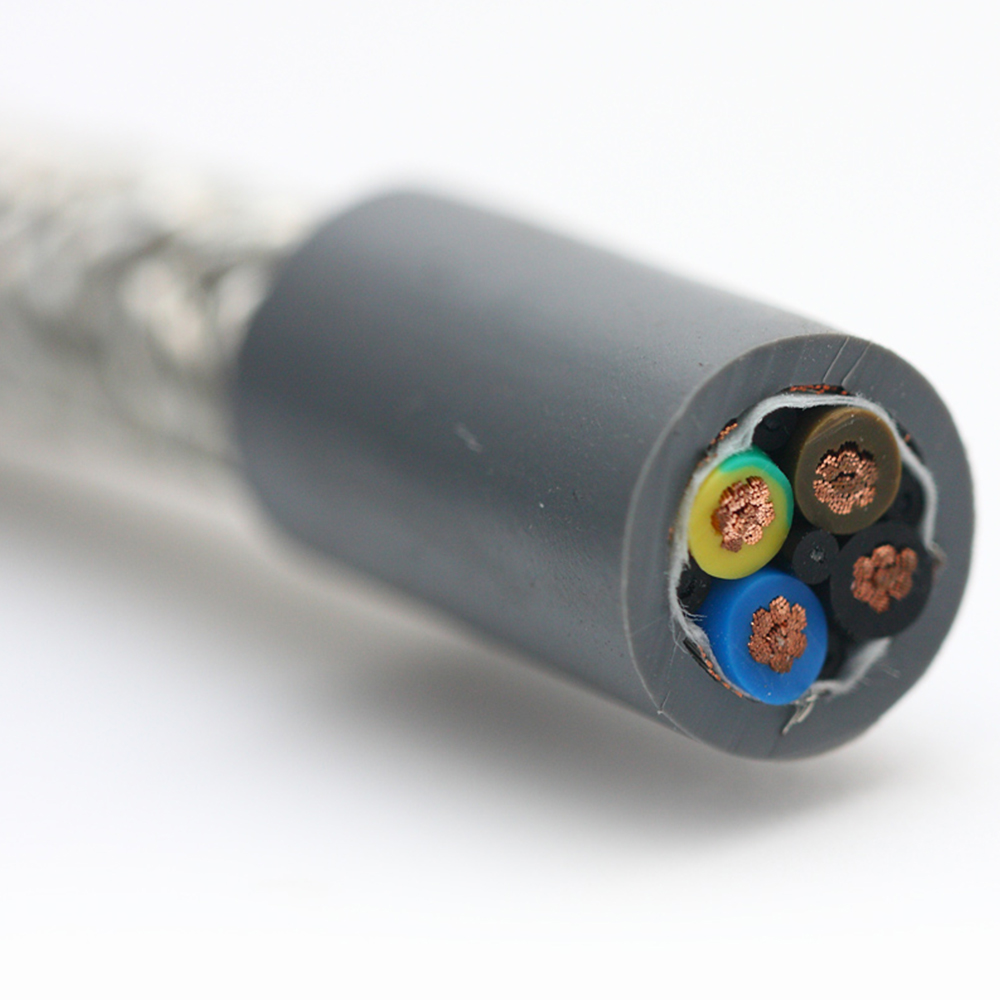

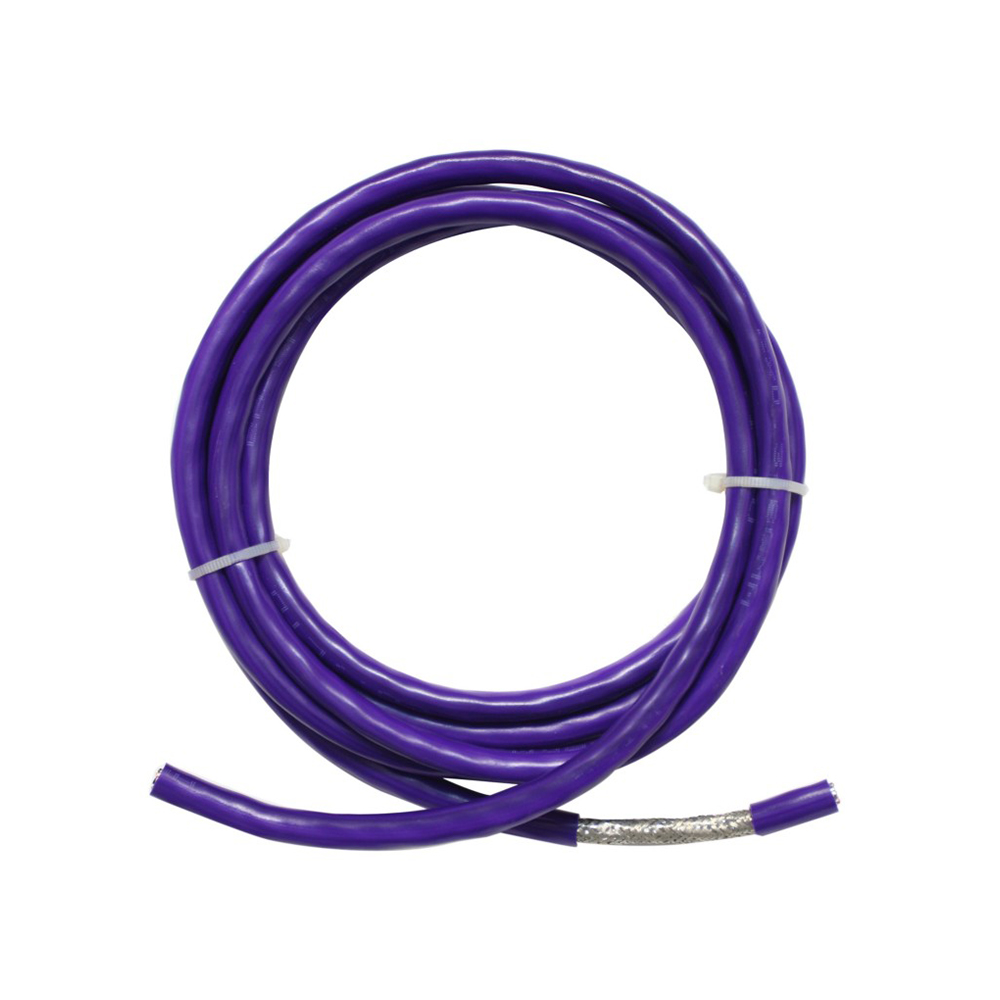

JQR-256P PUR robotski kabel, potpuno bakreni oklop

JQR-256P PUR Robotski kabel Prednosti
Zaštita od punog bakra visoke učinkovitosti: 100% pokositreni oklop od bakrene pletenice pruža optimalnu elektromagnetsku kompatibilnost
PUR plašt otporan na ekstremna okruženja: otporan na ulja, hidrolizu, habanje i slabe kiseline/lužine
Ultra-fleksibilan dinamički životni vijek: Optimizirana struktura uvijanja i materijal omotača, prolazi 20 milijuna ciklusa savijanja
Prilagodljivost širokog temperaturnog raspona: radni raspon od -40°C do 105°C pokriva većinu industrijskih scenarija
Prednosti instalacije i održavanja: Fleksibilan dizajn za jednostavnu instalaciju, zaštitni sloj od punog bakra za praktično i pouzdano uzemljenje

JQR-256P PUR Kabel za robote Prodajna mjesta
Namjenski kabel za okruženja s visokim smetnjama: Dizajniran za scenarije jakih elektromagnetskih smetnji kao što su roboti za zavarivanje i strojevi za lasersko rezanje
Potpuna bakrena zaštita za nultu interferenciju signala: 100% bakrena zaštita osigurava da signali servo kodera ostanu bez izobličenja pod jakim smetnjama
Jamstvo trajnosti za ekstremne radne uvjete: prolazi TÜV certifikaciju od 20 milijuna ciklusa, životni vijek preko 3 puta veći od standardnih robotskih kabela
Sveobuhvatno rješenje visoke pouzdanosti: integrira napajanje, kontrolu i prijenos povratnog signala, smanjujući složenost ožičenja
Industrijski standard Plug-and-Play: kompatibilan s izvornim nosačima kabela i sustavima konektora glavnih marki robota

JQR-256P PUR Robotski kabel Opseg primjene
Robot sustavi za zavarivanje: dinamički prijenos snage i signala za elektrolučno zavarivanje i točkasto zavarivanje robotskih tijela i pozicionera
Oprema za lasersku obradu: ožičenje u okruženjima s visokim smetnjama za pokretne jedinice strojeva za lasersko rezanje i lasersko zavarivanje
Proizvodne linije za proizvodnju automobila: oklopljeno ožičenje visoke gustoće za robote u linijama za zavarivanje karoserije i bojanje
Poluvodička oprema: Prijenos preciznih signala protiv smetnji za robote za rukovanje pločicama i opremu za pakiranje
Industrijski roboti za teške uvjete rada: Linije za napajanje i povratne informacije za robote za teške uvjete rada u proizvodnim linijama za lijevanje i kovanje

Vodič: Ultra-fina bakrena žica bez kisika (klasa 6 ili viša), poseban postupak uvijanja za maksimiziranje vijeka trajanja savijanja. Uobičajeni raspon poprečnog presjeka: 0,25 mm² do 16 mm².
Izolacija: Poseban termoplastični elastomer ili umreženi poliolefin, označen bojama, vrlo fleksibilan i otporan na starenje.
Struktura jezgre: integracija s više jezgri (npr. 4, 8, 12, 19 jezgri, itd.), uključujući:
• Električni vodovi (debeli)
• Kontrolne/signalne linije (upletena parica ili zvijezda-četvorka za smanjenje preslušavanja)
• Vodovi sabirnice/povratne veze (npr. parovi žica kodera)
Unutarnji omotač/ispuna: TPE/PUR unutarnji omotač niske trenja, visoke čvrstoće, osigurava položaj jezgre i smanjuje unutarnje trenje i torzijski stres.
Zaštitna struktura (osnovna značajka): Potpuna zaštita od bakra:
1. Zaštita parova/grupa: Kritični parovi signala (npr. koder, sabirnica) neovisno su oklopljeni aluminijskom folijom kako bi se spriječilo preslušavanje među parovima.
2. Sveukupna zaštita: pletena mreža od pokositrenog bakra visoke gustoće, pokrivenost ≥85%, pruža sveobuhvatnu elektromagnetsku zaštitu i pouzdan kontinuitet uzemljenja. Ovo je osnovni prikaz sufiksa "P".
Vanjski omotač: Poliuretan otporan na habanje, s izvrsnom otpornošću na kidanje, otpornošću na ulja (npr. IEC 60811-2-1), otpornošću na hidrolizu, otpornošću na kemijsku koroziju i UV otpornošću.
Nazivni napon: 300/500 V ili 0,6/1 kV.
Ispitni napon: 1500V - 3500V (50Hz, 1 minuta).
Dugotrajna radna temperatura: Mobilni: -5°C do 90°C; Fiksno: -30°C do 90°C.
Minimalni radijus savijanja: Mobilna instalacija (u nosačima kabela): 7,5 × D do 10 × D (D: vanjski promjer kabela).
Životni vijek savijanja: >5 milijuna recipročnih pokreta u nosačima kabela (specifičnosti ovise o hodu, brzini, radijusu savijanja).
Torzijska izvedba: Može izdržati kontinuiranu torziju od ±180° do ±720°/metar.  Ocjena otpornosti na plamen:** U skladu s IEC 60332-1-2 (ili višim razinama kao što je IEC 60332-3).
